Endress+Hauser PROline promass 80 PROFIBUS-PA Kurzanleitung Seite 11

PROline Promass 80 PROFIBUS-PA
Endress+Hauser
A
b
a
B
b
a

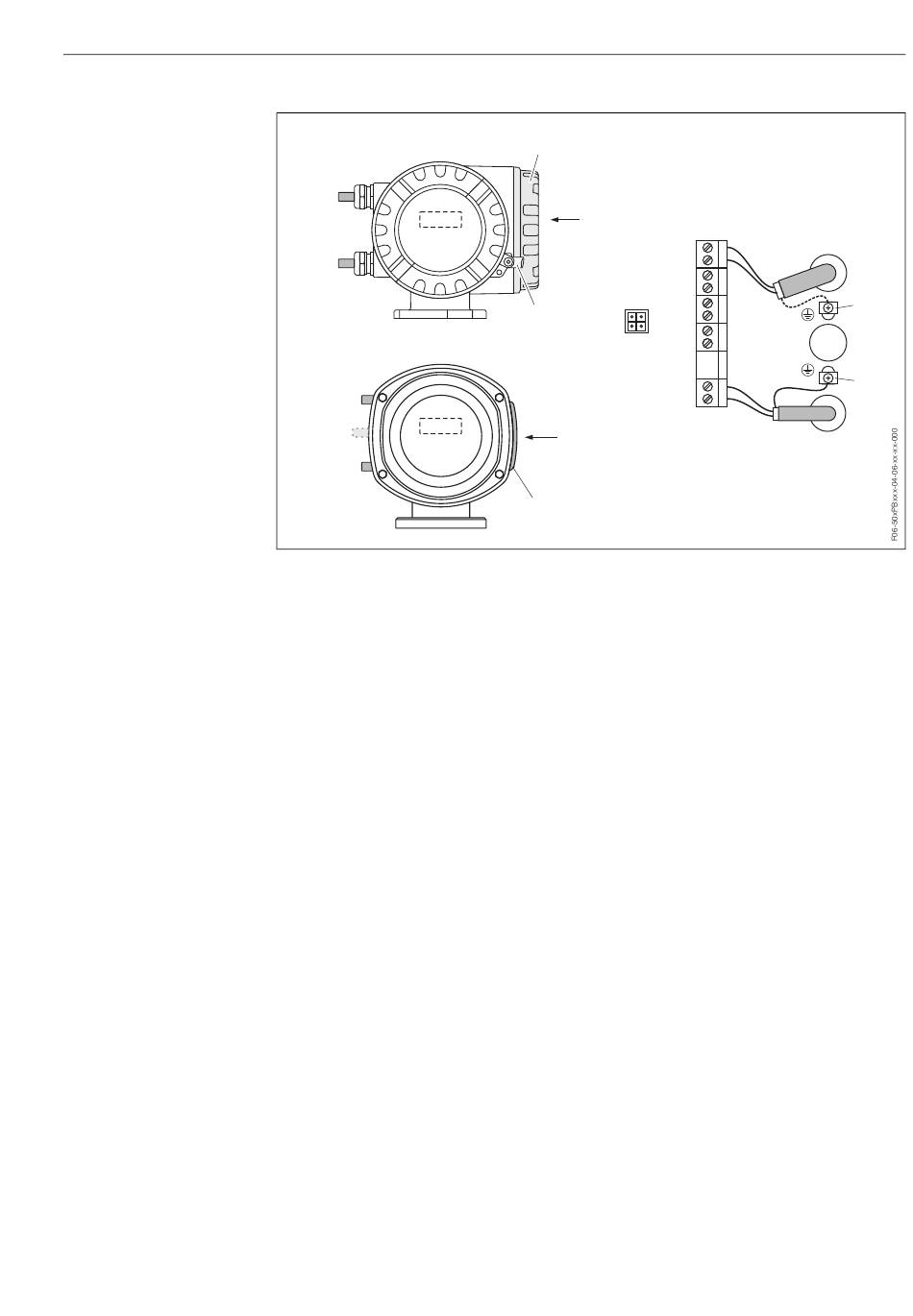

Abb. 2: Anschließen des Messumformers (Feldgehäuse), Leitungsquerschnitt: max. 2,5 mm
A = Aluminium-Feldgehäuse
B = Edelstahl-Feldgehäuse
a Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L − für DC
b PROFIBUS-PA-Leitung:
Klemme Nr. 26: PA+
Klemme Nr. 27: PA –
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Signalkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA 193 (FieldCheck™, FieldTool
f Anschlussklemmenraumdeckel
g Sicherungskralle
f
PA(–) 27
PA(+) 26
25
24
23
g
22
e
21
20
N (L-) 2
L1 (L+) 1
f
2 Verdrahtung
b
d
c
a
2
11
