WimTec OCEAN P10 Montage- Und Bedienungsanleitung Seite 10

DE
OCEAN P10

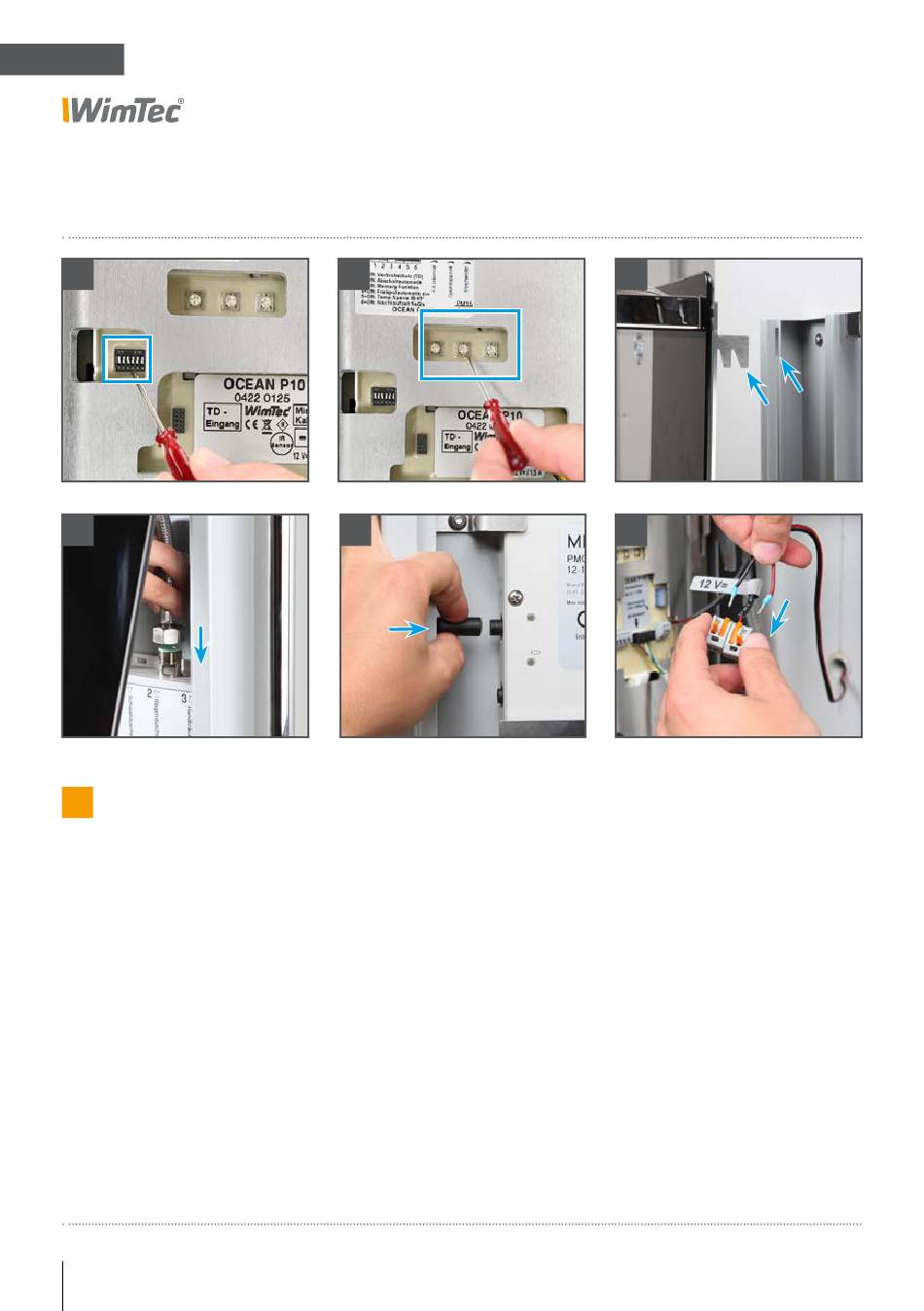

Montage
12
15
!
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
10
13
16
Gewünschte Einstellungen am Elektronikmodul vornehmen
12.
(siehe Seite 7).
Ggf. Reichweite, Laufzeit und Intervall
13.
der Freispül-Automatik nachjustieren.
Glaspaneel an der Oberseite des Grundkörpers auf dem
14.
hinteren Revisionshaken
Schläuche für Regen- und Schwallbrause am Mischer
15.
anschließen (
Nummerierung beachten!
Steuerleitung des Elektronikmoduls
16.
mit dem Mischer verbinden.
Niederspannungsanschluss über die Klemmen am dafür
17.
vorgesehenen Kabel (
herstellen.
Korrekte +/- Polarität beachten!
12 14
17
einhängen.
).
Markierung „12 V=" beachten
)
