Eagle Mit 4-Fach-Sortierung - NRI v2 eagle Betriebsanleitung

A
UFBAU
4.1.2 v² eagle mit 4-fach-Sortierung
9
16
15
14
13
12
11
9
10
v² eagle BDTA
9
1 Münzeinwurftrichter
2 Münzrückgabehebel
3 Laufbahnträger
4 Typenschild
5 Verriegelungshebel für Sortierabdeckung
6 Schließer für Laufbahnträger
7 Münzaustritt – Kasse/Sortierung
8 Münzaustritt – Rückgabe
9 Aufhängebolzen
14
v² eagle BACTA

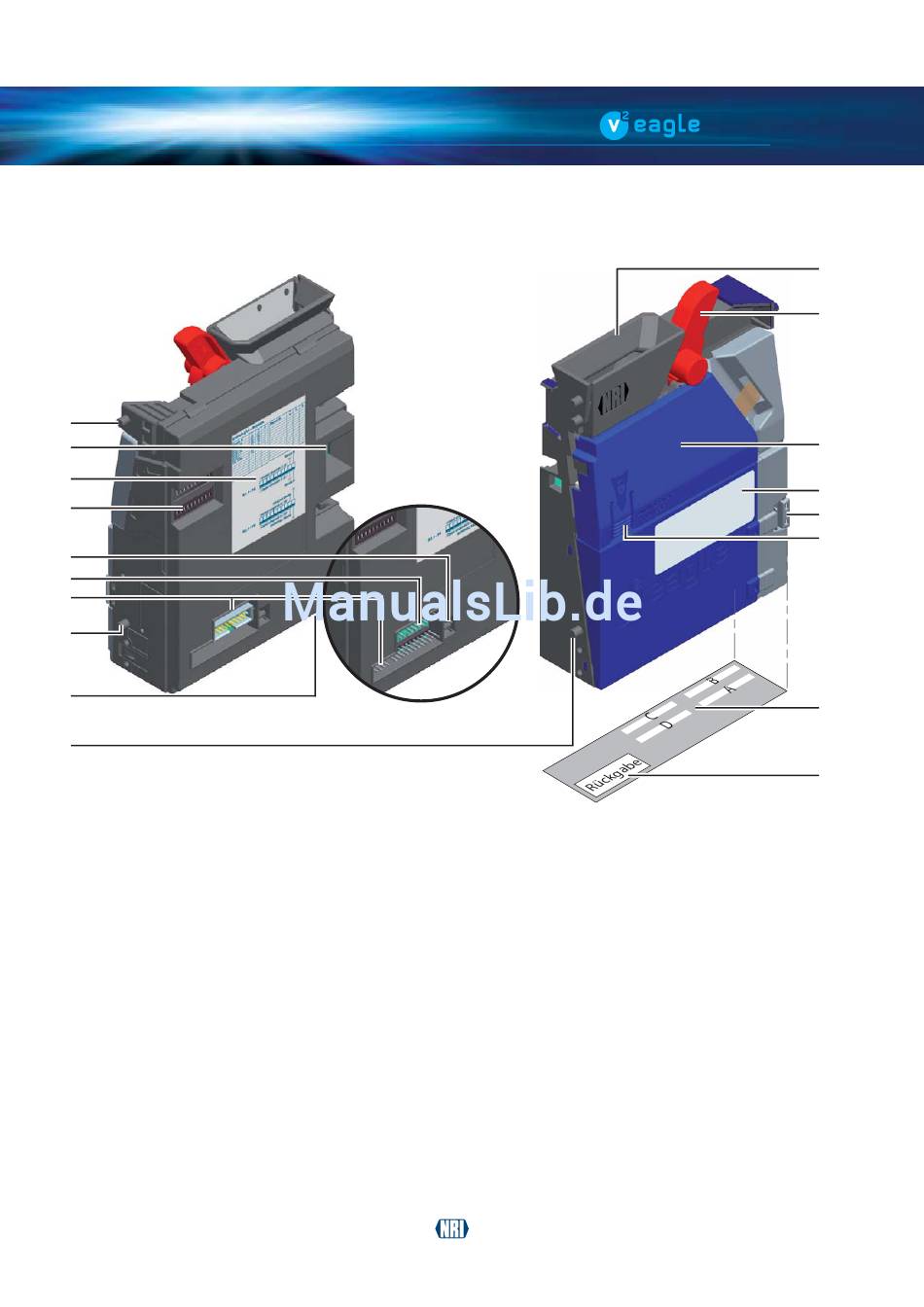

Abb. 2: Aufbau – v

eagle mit 4-fach-Sortierung

2
10 Schnittstelle – Service/Konfi guration
11 Schnittstelle – Sorter Override (BACTA)
12 Schnittstelle – Automat (BDTA/BACTA)
13 Schnittstelle – 8-fach-Sortieradapter (Option)
14 Schalterblöcke
15 Aufkleber – Schalterblock-/Münzkanalbelegung
16 Kontrollleuchte
(vgl. Kap. 4.5 Aufkleber – Schalterfunktionen/Münzkanalbelegung,
S. 19)
parallel
1
2
3
4
5
6
7
8
BA_v2_eagle_parallel_DE_1-1
