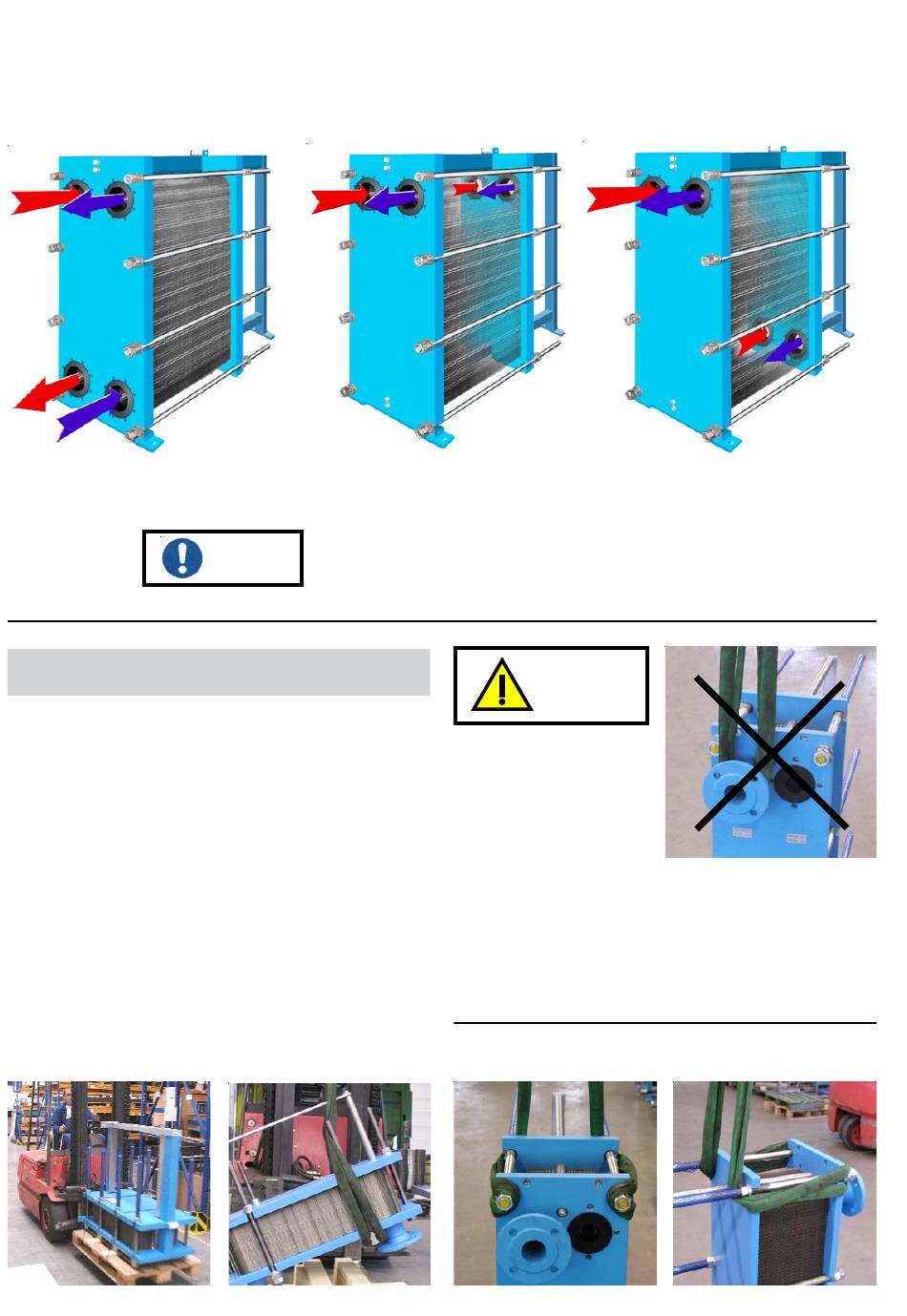

3.4 Anschlusslage ein- und mehrwegig
Abb. 5
Schaltung einwegig
4.0 Transport und Installation
4.1 Transporthandling und Aufstellung
Der PWT wird üblicherweise liegend oder stehend auf einer
Holzpalette verankert geliefert und kann unter dem Holzgestell
mit dem Gabelstaplern aufgenommen werden. (siehe Bild 7)
(Übergroße PWT werden hängend mit geeigneten Staplern
oder Kranen bewegt.)
Bild 8 zeigt das langsame Aufrichten über den Schwerpunkt.
Bild 9 und 10: Anbringen der Tragseile am stehenden PWT.
Nachdem der PWT an seine endgültige Position gebracht
wurde, ist er an den vorgesehenen Bohrungen der Gestell-
füße im Boden bzw. in der Anlagenkonstruktion zu verankern.
Auftragsbezogen kann auch eine andere Befestigungsart -laut
technischer Dokumentation- vorgesehen sein.
Abb. 7
- 6 -
Schaltung zweiwegig
Wichtig!
Abb. 8
Die Belegung der Anschlüsse jedes PWT erfolgt auftrags-
bezogen individuell und ist in der auftragsbezogenen Spezifi-
kation sowie auf dem Typenschild genau festgelegt!
Achtung!
Der PWT darf nicht an den
Anschlußstücken angeho-
ben werden!
Abb. 6
Zum Heben dürfen keine blanken Stahlseile oder Ketten
verwendet werden!
Die Tragseile sorgfältig anlegen und gegebenenfalls gegen
verrutschen sichern!
Abb. 9
Schaltung dreiwegig
Abb. 10
