6.2 Abschalten und Öffnen des PWT
1. Langsames Schließen der Zulaufventile (die Seite mit
dem höheren Druck zuerst)
2. Pumpen abschalten.
3. Ventile der Austrittsrohrleitungen schließen.
4. PWT auf ca. 40° C abkühlen lassen.
5. PWT belüften und Fließräume entleeren.
6. Bei mehrwegigen PWT die Zuleitungen an der Losplatte
und gegebenenfalls an den Zwischenstücken demontieren.
Vor dem Öffnen des PWT ist zu beachten:
1. Tragrolle, oberen Träger und untere Plattenführung und
Plattenpaket äußerlich reinigen. Eventuell Tragrolle schmie-
ren.
2. Spannschrauben reinigen und fetten.
3. Plattenpaket mit diagonalem Farbstreifen markieren.
(siehe Seite 9)
4. Aktuelles Anspannmaß „pp" notieren.
Demontage der Spannschrauben an der Losplatte
und Öffnen des PWT (siehe Abb. 14)
1. Der erste Teil der Spannschrauben laut Skizze kann in
beliebiger Reihenfolge demontiert werden. Vier Spann-
schrauben, die eine etwa gleiche Druckverteilung über die
gesamte Platte gewährleisten, bleiben zunächst unberührt.
2. Die Spannschrauben 1-4 (laut Skizze) werden wie folgt
gelöst: diagonal paarweise im Wechsel:
1-2, 3-4, 1-2, 3-4 usw.
Dabei darf die Schräglage der Losplatte nicht mehr als 10
mm über die Breite(1-3/4-2) und nicht mehr als 20 mm über
die Diagonale (1-2/3-4) betragen! (siehe Abb. 15)
3. Nach der Demontage aller Spannschrauben Losplatte bis
zur Stütze schieben, so dass das Plattenpaket zugänglich ist.
Gegebenenfalls die Losplatte gegen Verrutschen sichern!
(z.B.auf Schiffen)
Die einzelnen Platten können nun unten in Richtung Losplatte
geschwenkt werden, so dass sie von der unteren Führungs-
stange freikommen. Danach seitlich ausschwenken und
entnehmen. (siehe Seite 11, Abb. 16 u.17)
Niemals die Spannschrauben an der Festplatte lösen!
Bei Arbeiten mit PWT-Platten sind Schutzhandschuhe zu
tragen, da die Platten scharfkantig sein können. Platten nur
einzeln ein- und aushängen - Unfallgefahr!
- 10 -
Abb. 6
Achtung!

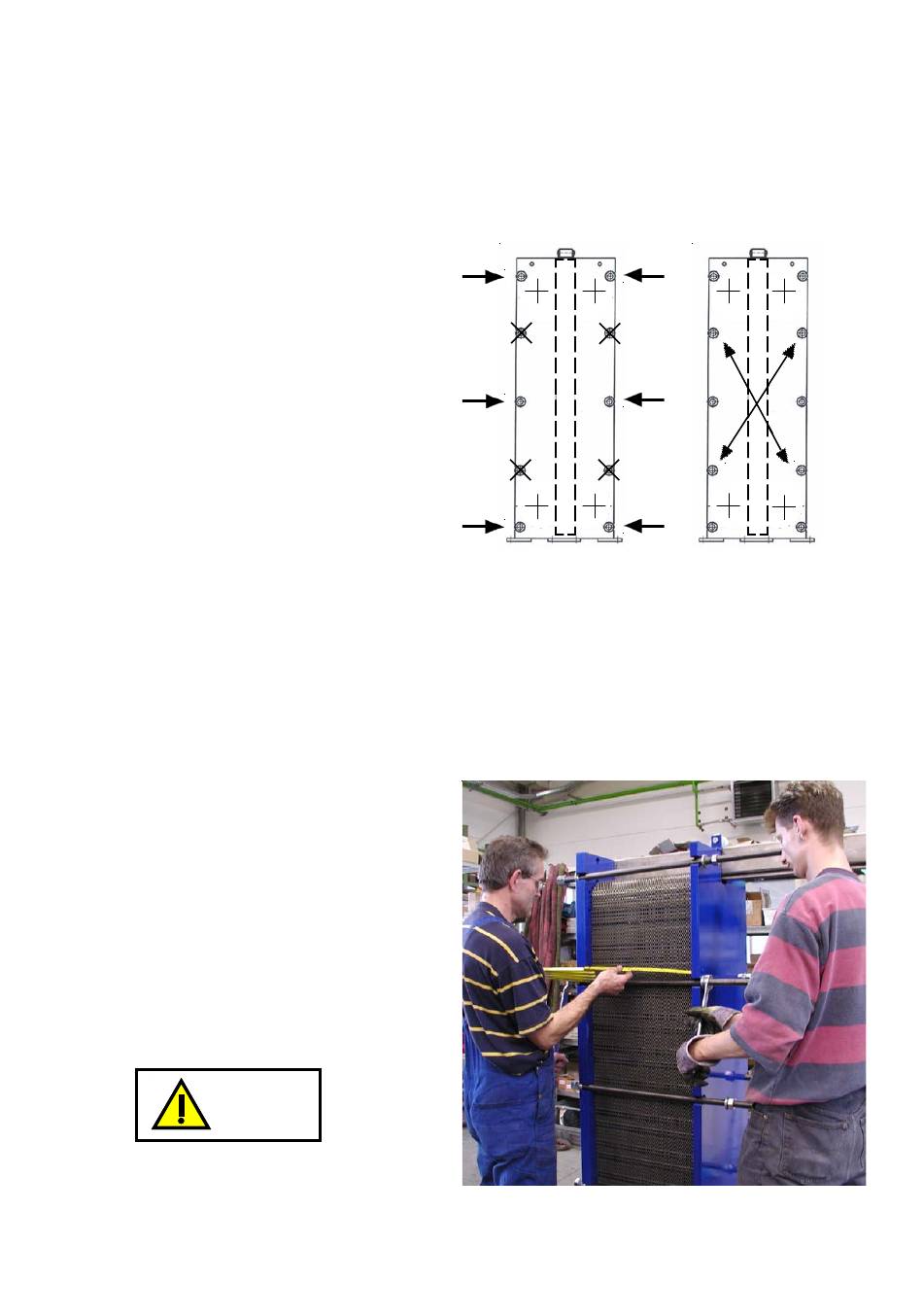

Beispiel-Schema zum Lösen der Spannschrauben
an der Losplatte:
Abb. 14
1.
Bei allen Wartungs- und Instandsetzungsarbeiten sind
ausgebaute Platten generell liegend zu bearbeiten und zu
lagern! Nicht mehr als 60 Platten übereinanderstapeln!
Bei der Entnahme von Platten die Reihenfolge und den
Richtungssinn laut Legeplan (Technische Dokumentation)
unbedingt beachten!
Hinweis: In einem PWT können unterschiedliche Plattentypen
kombiniert werden.
Abb.15: Richtiges Öffnen des PWT mit Kontrolle der erlaubten
Schrägstellung der Losplatte.
2.
1
3
4
2
