1.2 Bestimmungsgemäße Verwendung
FUNKE-PWT werden -sofern auftragsbezogen nichts anderes
festgelegt ist- für die speziellen vom Betreiber genannten
Einsatzbedingungen hinsichtlich Temperatur, Druck, Volumen-
strom und Durchflussmedien ausgelegt und gemäß Konfor-
mitätsverfahren der EU-Druckgeräterichtlinie 97/23 gefertigt.
Für konstruktive Veränderungen am Gerät sowie eine von
dieser Anleitung oder den auftragsbezogenen Produkt-
spezifikationen abweichende Betriebsweise ist die schriftliche
Zustimmung seitens FUNKE einzuholen, andernfalls können
Garantie- und Haftungsansprüche erlöschen.
1.3 Identifikation/Typenschild
Jeder FUNKE-PWT wird mit einem Typen- und Datenschild
ausgeliefert, dessen Zugänglichkeit und Lesbarkeit jederzeit
gewährleistet sein muss. Das Schild ist an der Außenseite
der Anschlussplatte befestigt und enthält folgende Daten:
- PWT-Type/Baureihe
- Seriennummer (bei allen Anfragen angeben)
- Zeichnung-Nr.
- max. Betriebsdruck PS
- minimale Betriebstemperatur TS min.
(falls erforderlich)
- maximale Betriebstemperatur TS max.
- Volumen
- Prüfdruck
- Fluidgruppe (lt. EU-Druckgeräterichtlinie 97/23/EG)
- Anschlusslage
- Anspannmaß „PP"- maximal
- Anspannmaß „PP"- minimal
- Baujahr
Falls das Gerät CE-Kennzeichnungspflichtig ist:
- CE-Kennzeichen
- Ident-Nummer der „benannten Stelle" lt. DGRL
- Prüfdatum
Ein Betrieb mit starken Temperatursprüngen sowie Druck-
stößen kann zu mechanischen oder materialseitigen Schä-
den führen und ist generell nicht zulässig!

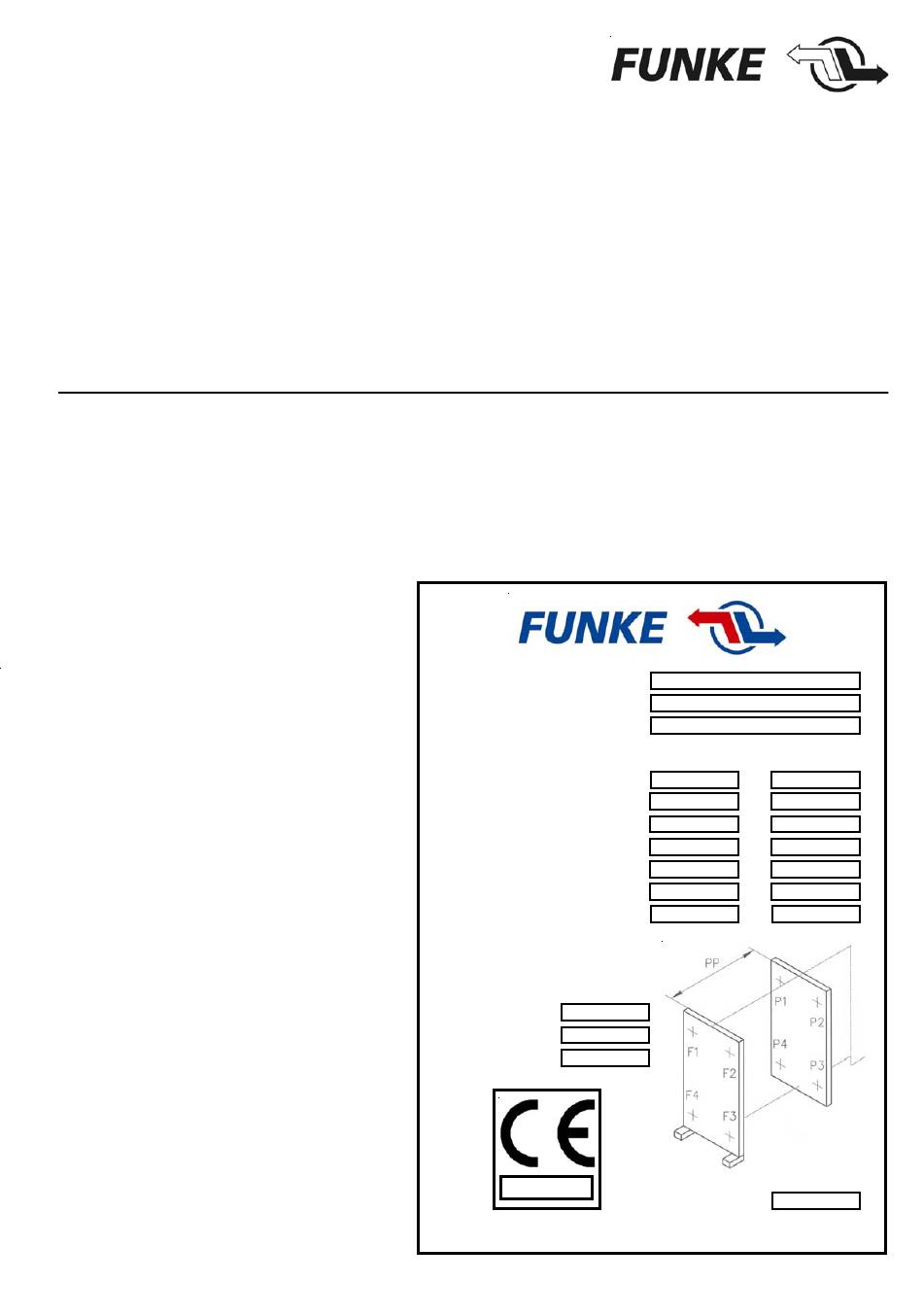

Prinzipieller Aufbau des Typenschildes:
(Ausführung auch mehrteilig möglich)
Abb. 1
Typ/Type
Serien-Nr./Serial-No.
Zeichnung-Nr. / Drawing-No.
PS max.
TS min.
TS max.
V
PT
Fluidgruppe / Fluidgroup
Anschl. / connections
Ein-Aus / in-out
Anspannmaß „PP"
Compression length
max.
min.
Baujahr/
Year of construction
0045
Funke Wärmeaustauscher Apparatebau GmbH, D-31028 Gronau / Leine
Warme Seite
Kalte Seite
Warm side
Cold side
bar
°C
°C
l
bar
Prüfdatum
Test date
