3.2 Funktionsbeschreibung / Funktionsdarstellungen
Der PWT enthält ein Paket aneinandergereihter profilierter
Platten mit Durchlaßöffnungen. Durch die um 180° gedrehte
Anordnung jeder zweiten Platte entsteht jeweils ein Fließspalt.
Die in jede Platte eingeknüpften bzw. eingeklebten Dichtungen
ermöglichen eine zuverlässige Abdichtung der Fließspalte
nach außen und gegenüber dem zweiten am Wärmetausch
beteiligten Medium.
Das Plattenpaket wird im Gestell zwischen Fest- und Los-
platte gleichmäßig mittels Spannbolzen zusammengepresst.
Die Dichtungen eines PWT unterliegen über ihre Lebensdau-
er hinweg einem normalen Ermüdungsprozess. Deshalb
kann das Plattenpaket in Abhängigkeit von den Einsatz-
bedingungen mehrfach nachgespannt werden, bis das
Mindestmaß „PP"-min. erreicht ist.
Die Anschlüsse der am Wärmetausch beteiligten Medien
werden an der Festplatte, bei mehrwegigen Ausführungen
auch an der Losplatte, ausgeführt. (siehe Prinzip-
darstellungen auf Seite 6, Abb.5)
Spezielle Werkstoffe:
Als Plattenwerkstoffe kommen anwendungsabhängig Chrom-
Nickel-Stähle, Chrom-Nickel-Molybdän-Stähle, Titan und
andere Werkstoffe zum Einsatz.
Dichtungswerkstoffe: NBR, EPDM, Viton, Silikon und Sonder-
werkstoffe.
Chloride reduzieren die Korrosionsbeständigkeit von
Chrom-Nickel- und Chrom-Nickel-Molybdän-Stählen (auch
Hastelloy, Incoloy, Inconell)! Die Wirkung der Chloride ist
von Konzentration, Temperatur und pH-Wert des Mediums
abhängig.
3.3 Besonderheiten der Baureihen FPG, FPSF,FPSS
Baureihe FPG
Aufbau und Funktion grundsätzlich wie unter 3.2 beschrieben.
Beim PWT der Baureihe FPG ist abweichend davon, je ein
Plattenpaar zu einer Kassette verschweißt. Eine Außenseite
der Kassette ist wiederum mit einer normalen Dichtung
versehen. So entstehen wechselweise Fließspalte mit
geschweißter Außenabdichtung und mit einer normalen
Dichtung. Diese Spezialausführung wird bei höheren Drücken,
bei Unverträglichkeit eines Mediums mit dem Dichtungs-
material oder in der Kältetechnik eingesetzt.
Hinweis: Eine Reinigung der Fließspalte in den Kassetten
kann nur durch Spülen erfolgen.
Achtung!

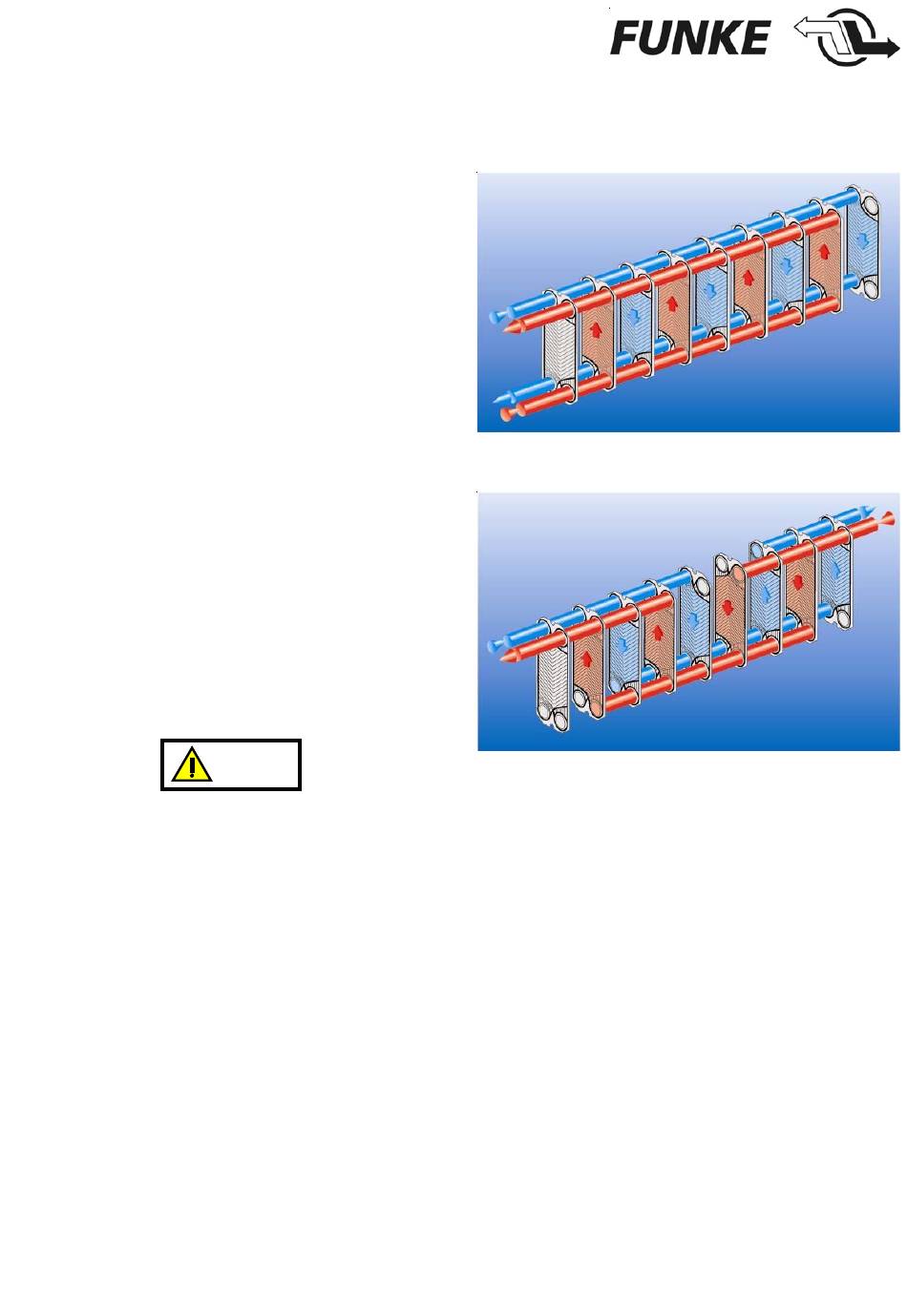

Abb. 3: Einwegiges Fließschema - alle Anschlüsse befinden
sich auf der Seite der Festplatte (im Bild links).
Abb. 4: Zweiwegiges Fließschema - die Anschlüsse befinden
sich auf der Festplatte und der Losplatte.
Baureihe FPSF
Die „Freistromvariante" zeichnet sich durch eine besondere
Plattenprägung aus, bei der deutlich größere („freiere")
Fließspalte entstehen. Damit können -auslegungsabhängig-
Medien mit höherer Viskosität oder auch feststoffbeladene
Flüssigkeiten im PWT eingesetzt werden.
FPSS
Der Sicherheitswärmetauscher mit der Doppelwand.
Diese Baureihe bietet die größtmögliche Sicherheit gegenü-
ber einer Vermischung von Primär- und Sekundärmedium.
„Eine" Wärmetauscherplatte besteht aus zwei übereinander
liegenden Platten. Zwischen den Doppelplatten entsteht ein
Leckagespalt. Bei einem Platten-Durchbruch z.B. durch
Korrosion aggressiver Stoffe, tritt das Medium durch den
Leckagespalt nach außen aus. In diesem Fall ist die Doppel-
platte komplett auszuwechseln!
- 5 -
