2.0 Grundlegende
Sicherheitsvorschriften
Plattenwärmeaustauscher (PWT) sind Druckgeräte und
dürfen nur von fachlich qualifiziertem Bedienungs- und
Wartungspersonal angeschlossen, betrieben und gewartet
werden!
Es sind nationale und internationale Vorschriften über
Druckgeräte (Europa: EU Druckgeräterichtlinie 97/23/EG),
gefährliche Flüssigkeiten und Gase sowie über Betriebssi-
cherheit und Unfallverhütung zu beachten. (In Deutschland:
Betriebssicherheitsgesetz und entsprechende Verordnun-
gen.)
Wenn der PWT mit Fluiden der Gruppe 1 (EU) oder mit
gefährlichen Flüssigkeiten oder Gasen betrieben wird,
können zusätzliche besondere Sicherheitsvorkehrungen
entsprechend der Gefahrstoffklasse nötig werden!
Die Vorschriften hierzu muss der Betreiber vor der
Installation des PWT berücksichtigen!
3.0 Aufbau und Funktion
3.1 Konstruktion - die wichtigsten Bauteile
1. Festplatte
2. Losplatte
3. Stütze
4. Träger
5. Untere Plattenführung
6. Tragrolle
7. Gewindebolzen
8. Befestigungsschrauben
9. Gummiformteile
- 4 -
Achtung!
6
8
3
Arbeiten am PWT dürfen nur ausgeführt werden, wenn das
Gerät nicht unter Druck steht, entleert wurde und die
Temperatur nicht über 40° Celsius beträgt!
Beim Arbeiten mit den Wärmetauscher-Platten sind geeig-
nete Schutzhandschuhe zu tragen -Verletzungsgefahr!
Die Platten sind liegend zu lagern oder zu bearbeiten.
Stehende Platten sind instabil und müssen gegen Verrut-
schen gesichert sein!
Wenn der PWT in Bereichen montiert wird, in denen durch
Undichtigkeiten Personen verletzt werden könnten, ist ein
Spritz- bzw. Tropfschutz anzubringen!
Bei Betriebstemperaturen von mehr als 90° ist in diesen
Bereichen ein Wärmedämmschutz bzw. eine Absperrung
anzubringen!
4
2
1
5
7
9

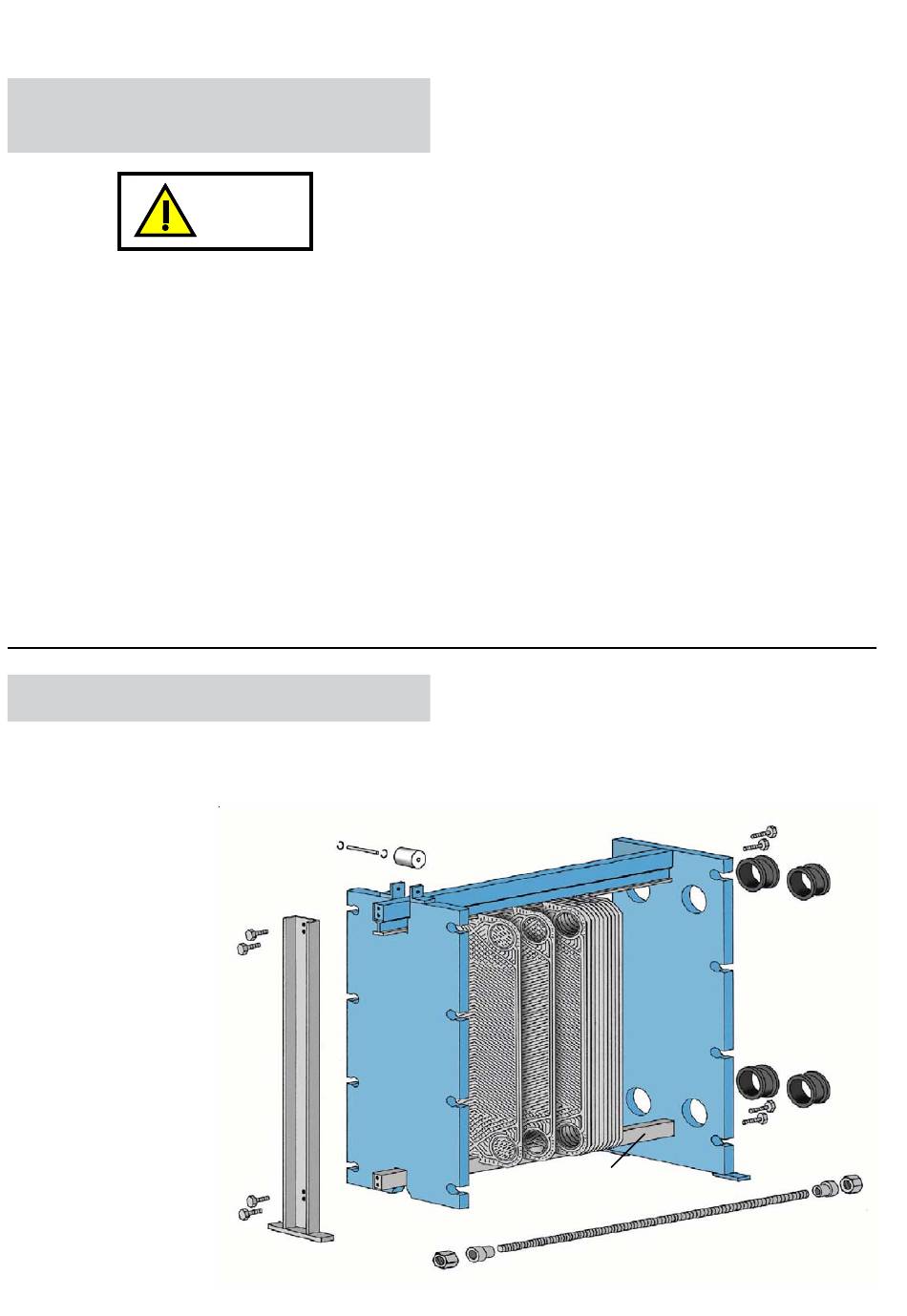

Abb. 2
