US 18 M 1500 IU-B4
RU150D-M18M-LIU8X2-H1141
<5°
>5°
>2°
150 mm
1.500 mm
0 - 150
1.500
150
100
80
60
40
20
0
-20
-40
-60
-80
-100
150
0
0
200
200
400
400
600
600
800
800
1000
1000
1200
1200
1400
1400
1600
1600

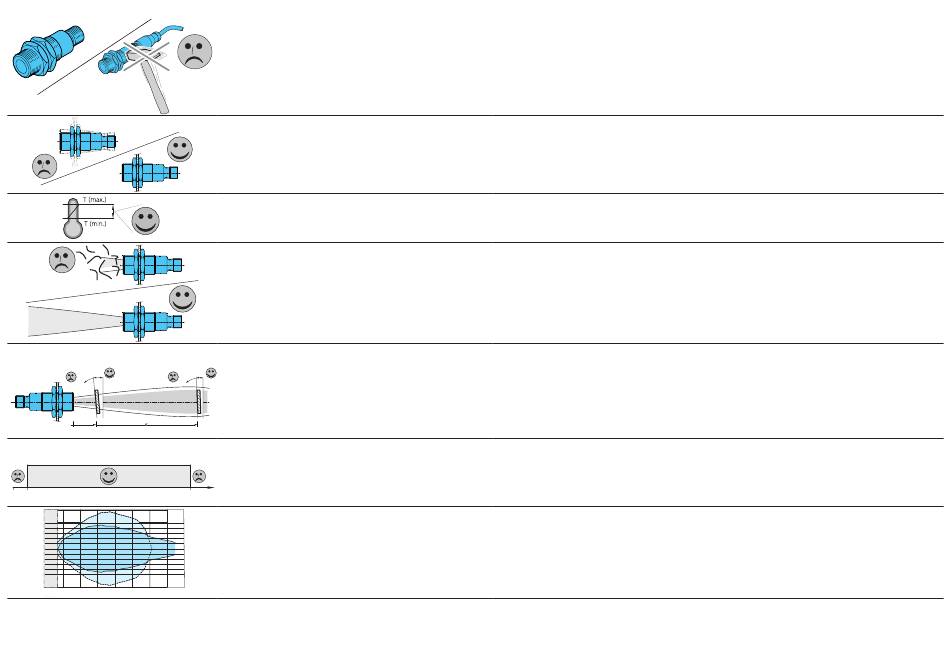

Allgemeine Hinweise!
Mechanische Belastungen:
Der Sensor ist gegen mechanische Belastungen
z.B. Stöße und Schläge zu schützen.
Montage:
Der Sensor darf in beliebiger Einbaulage montiert
werden. Hierbei ist eine erschütterungsfreie und
schwingungsdämpfende Montage zu beachten.
Temperaturbereich:
Der Betrieb außerhalb des angegebenen Temperatur-
bereichs ist nicht zulässig.
Die Wandleroberfläche sowie der Bereich der Detekti-
onskeule ist zwingend frei zu halten.
Es ist darauf zu achten, dass keinerlei störende
Objekte zwischen dem Sensor und dem Zielobjekt
innerhalb der Keule sind.
Sonst erfasst der Sensor das Störobjekt anstelle des
gewünschten Zielobjektes.
Objekt-Einstrahlwinkel im Tastbetrieb:
Im Tastbetrieb reflektiert das Objekt einen Teil des Ultra-
<2°
schalls, dieser Rückschall wird vom Sensor ausgewertet.
Objekte mit glatter Oberfläche werden bis zu einem Nei-
gewinkel von ca. 5° bei 150 mm und ca. 2° bei 1.500 mm
Tastweite zuverlässig abgetastet. Der maximal zulässige
Neigungswinkel vergrößert sich bei Objekten mit rauer
oder stark strukturierter (gekörnter) Oberfläche.
Blindbereich im Tastbetrieb:
Der untere Messbereich von 0 ... 150 mm entspricht
dem ultraschalltypischen Blindbereich.
Distanzmessungen im Blindbereich sind nicht möglich!
Die maximale Tastweite beträgt 1.500 mm.
mm
Schallkeulen:
—— Platte 200 x 200 mm
- - - - - Rundstab Ø 25 mm
Reinigung:
Die Reinigung erfolgt vorzugsweise mit
einem weichen Lappen, angefeuchtet mit
Isopropylalkohol oder Seifenwasser.
General notes!
Mechanical loads:
The sensor has to be protected against mechanical
loads for example shocks and impacts.
Mounting:
The sensor can be mounted in any position, however
a vibration-free or vibration-dampening assembly must
be observed.
Temperature range:
Operation outside the specified temperature range is
not allowed.
The transducer surface as well as the field of the de-
tection beam must be kept free mandatorily.
You need to pay attention on having no disturbing ob-
jects between the sensor and the target object within
the detection beam.
Otherwise the sensor will detect the disturbing object
instead of the target object required.
Transmission angle of the object in diffuse mode:
The object reflects a part of the ultrasonic in the diffuse
mode – this reflected sound will be evaluated by the
sensor. Objects with a smooth surface are reliably de-
tected up to a tilting angle of approx. 5° at 150 mm and
approx. 2° at 1500 mm operating distance. The max.
allowed tilting angle increases on objects with a rough or
heavy structured (granular) surface.
Blind range in diffuse mode:
The lower detection field of 0 ... 150 mm is in accordance
with the ultrasonic-typical blind zone.
Distance measurements within the blind zone are not possible!
The max. scanning range is 1500 mm.
Detection beams:
—— Plate 200 x200 mm
- - - - - Round bar Ø 25 mm
Cleaning:
For cleaning, a soft cloth moistened with
isopropanol or soapy water is recommended.
Informations générales!
Charges mécaniques:
Le détecteur doit être protégé contre les chocs et
vibrations.
Montage :
Le détecteur peut-être monté dans n'importe quelle
position, toutefois, le montage devra être sans vibra-
tions, ou comporter des silent-blocs
Plage de température :
Le fonctionnement en dehors de la plage de tempéra-
ture n'est pas permis..
La surface du transducteur et le champ de détection
doivent rester libres.
Aucun obstacle ne doit se trouver dans le lobe de
détection entre le détecteur et l'objet.
Le détecteur pourrait détecter l'obstacle au lieu de
l'objet à détecter.
Angle de détection en Mode Réflexion directe :
L'objet réfléchit une partie des ultrasons en mode
réflexion directe, cette onde réfléchie sera évaluée par
le détecteur. Les objets avec une surface lisse seront dé-
tectés de manière fiable avec un angle d'environ 5° chez
une portée de détection de 150 mm et d'environ 2° chez
1500 mm. L'angle de détection maximal augmente avec
les objets qui ont une surface rugueuse ou granuleuse.
Zone morte en réflexion directe:
La zone allant de 0 ... 150 mm est typique des zones mor-
tes des détecteurs à ultrasons.
Les mesures ne sont pas possibles dans cette zone !
La portée maximale est de 1500 mm.
Lobes de détection:
—— Plaque 200 x 200 mm
- - - - - Barre ronde Ø 25 mm
Nettoyage:
Pour le nettoyage, il est conseillé d'utiliser un chiffon
doux légèrement humecté avec de l'alcool isopropylique
ou de l'eau savonneuse.
