Geräteanbindung (wenn ETH1-Schnittstelle nicht aktiviert wurde):
•
Wechselrichter
•
Zähler
•
Andere Komponenten (wie bspw. Batteriesysteme und intelligente Verbraucher usw.)

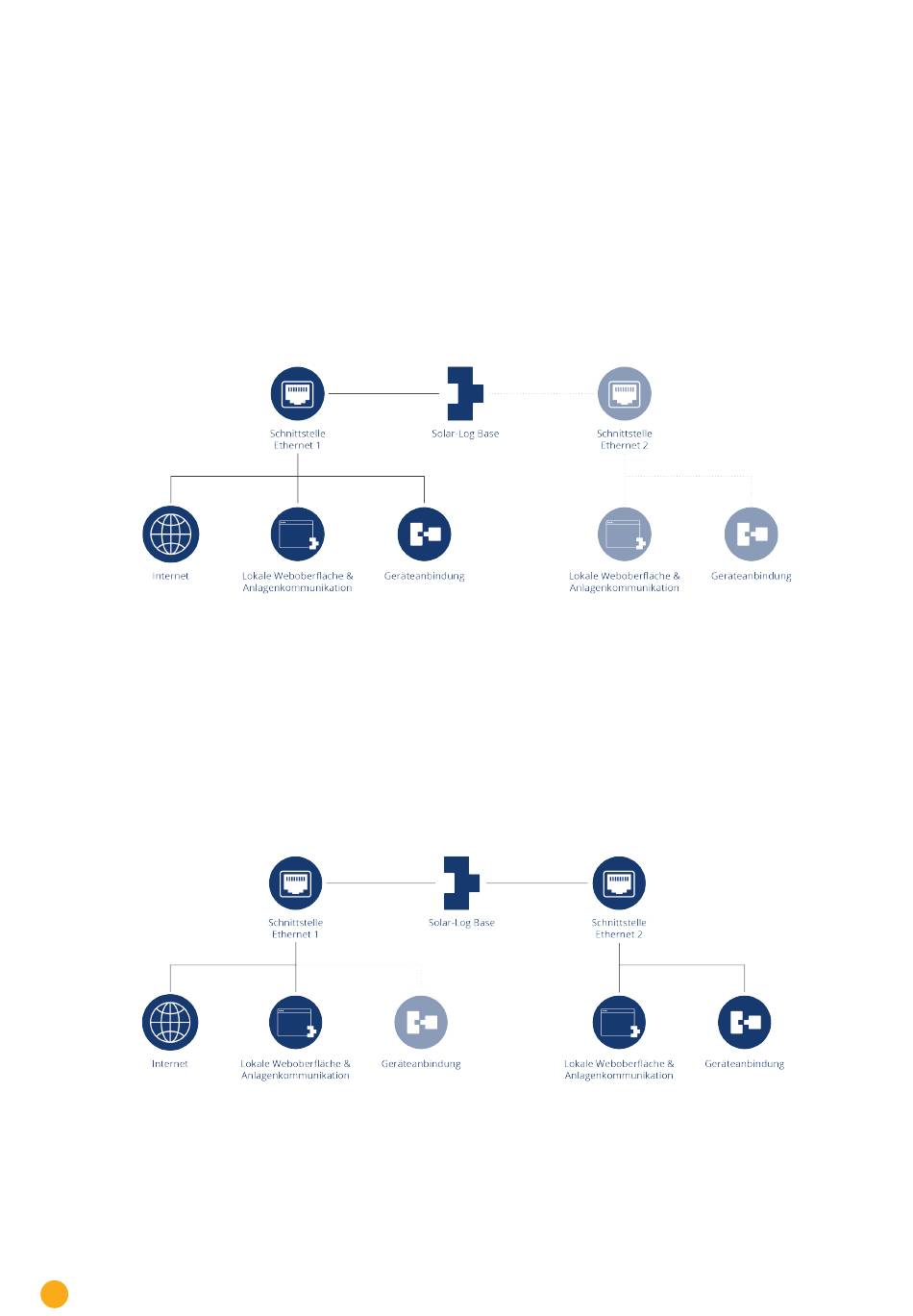

Zur Verdeutlichung nachfolgend zwei Beispielbilder:
Beispielbild 1:
Bei dieser Konstellation mit aktivierter Ethernet 1-Schnittstelle und deaktivierter Ethernet 2-Schnittstelle, erfolgt
keine Trennung von IT-Netzwerk und PV-Anlage.
Beispiel mit aktivierter Ethernet 1-Schnittstelle und deaktivierter Ethernet 2-Schnittstelle
Beispielbild 2:
Bei dieser Konstellation sind beide Ethernet-Schnittstellen aktiviert. Hier ist das IT-Netzwerk von der PV-Anlage
getrennt, da die Geräteanbindung über die Ethernet 2-Schnittstelle geregelt ist und das IT-Netzwerk über die
Ethernet 1-Schnittstelle erfolgt.
Beispiel mit Aktivierung beider Ethernet-Schnittstellen
Weitere Beschreibungen der Ethernet-Schnittstellen siehe Kapitel im Anschluss.
