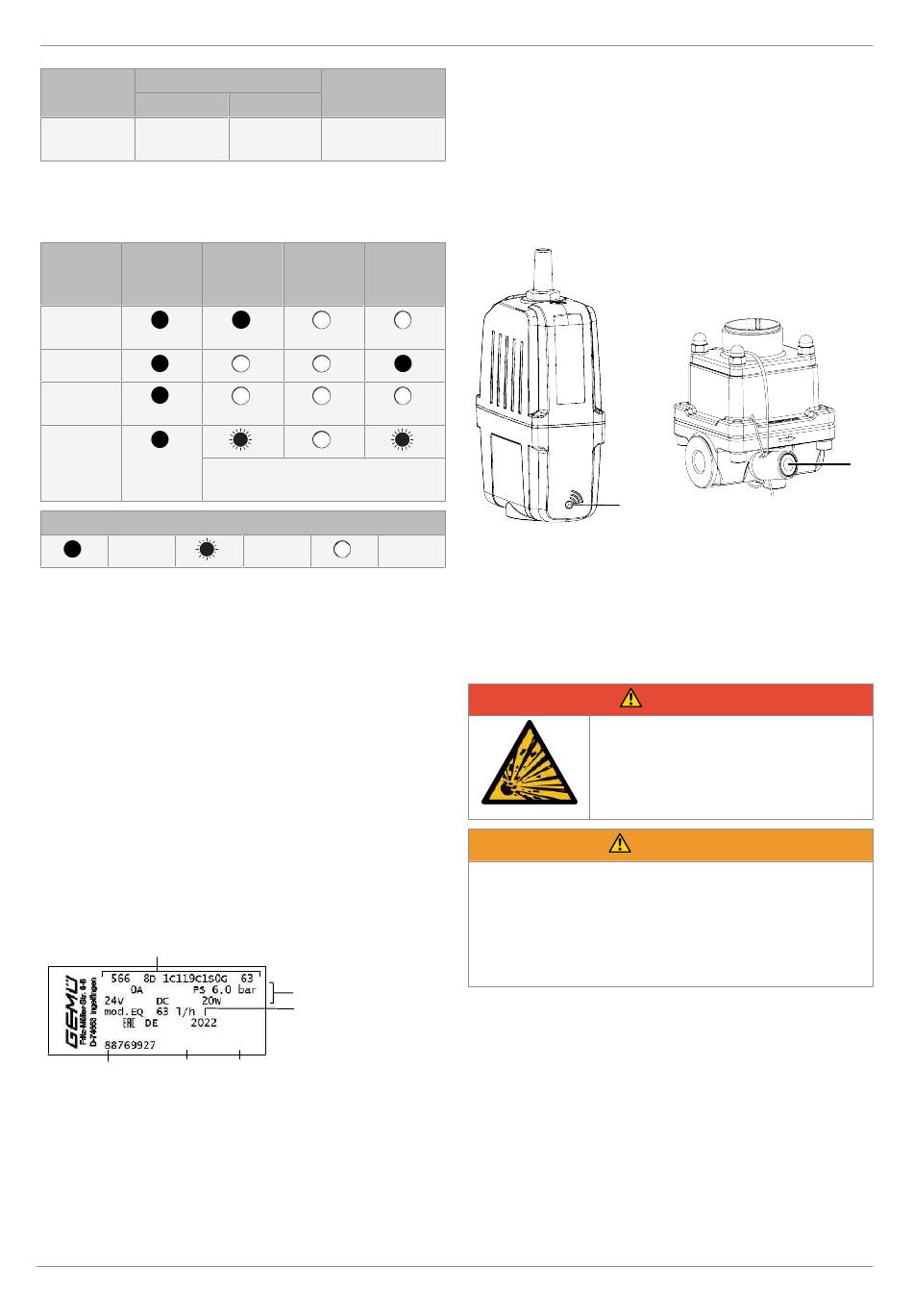

Led Zustände; Beschreibung; Typenschild; Gemü Conexo - Gemü 566 eSyStep Betriebsanleitung

4 GEMÜ CONEXO
LED Farbe
Standard
Closed grün
1) Invertierte Darstellung der LED OPEN und CLOSED, einstellbar
über IO-Link
3.2.2 LED Zustände
Status Power /
Prozess- Fault
ventil
Stellung
AUF
Stellung ZU
Stellung un-
bekannt
Initialisie-
rung
LED Zustände
leuchtet

3.3 Beschreibung

Das 2/2-Wege-Geradsitz-Regelventil GEMÜ 566 verfügt über
einen Körper mit integrierter Regelmechanik. Es stehen manu-
elle, pneumatische und elektromotorische Antriebsarten zur
Verfügung. Das Ventil GEMÜ 566 wurde speziell für die Rege-
lung von Kleinmengen entwickelt und erlaubt einen Durchfluss
von 63 l/h bis zu 2500 l/h.
3.4 Funktion
Das Produkt verfügt über einen Ventilkörper mit integrierter
Regelmechanik, der durch verschiedene Antriebe (manuell,
pneumatisch und elektromotorisch) gesteuert werden kann.
Das Medium und der Antrieb sind hermetisch getrennt.

3.5 Typenschild

Das Typenschild befindet sich am Antrieb. Daten des Typen-
schilds (Beispiel):
Ausführung gemäß Bestelldaten
- XXXXXXXX|YYYY
Artikelnummer Rückmeldenummer fortlaufende Nummer
Der Herstellungsmonat ist unter der Rückmeldenummer ver-
schlüsselt und kann bei GEMÜ erfragt werden. Das Produkt
wurde in Deutschland hergestellt.
Der auf dem Typenschild angegebene Betriebsdruck gilt für ei-
ne Medientemperatur von 20 °C. Das Produkt ist bis zur maxi-
mal angegebenen Medientemperatur einsetzbar. Die Druck- /
Temperatur-Zuordnung den Technischen Daten entnehmen.
GEMÜ 566 eSyStep
Code S0
Funktion
Invertiert 1)
orange Prozessventil in
Stellung ZU
Open Error Closed
Open und Closed blinken
alternierend
blinkt aus
gerätespezifische Daten
Baujahr
4 GEMÜ CONEXO
Bestellung mit CONEXO
GEMÜ CONEXO muss separat mit der Bestelloption „CONE-
XO" bestellt werden (siehe Bestelldaten).
Das Produkt besitzt in jeder austauschbaren Komponente ei-
nen RFID-Chip (1) zur elektronischen Wiedererkennung. Die
Position der RFID-Chips ist je nach Produkt unterschiedlich.
RFID-Chip im Antrieb
Diese RFID-Chips können mit einem CONEXO Pen ausgelesen
werden. Für die Anzeige der Informationen ist die CONEXO
App bzw. das CONEXO Portal notwendig.
5 Bestimmungsgemäße Verwendung
Explosionsgefahr!
▶ Gefahr von Tod oder schwersten Ver-
●
Nicht bestimmungsgemäße Verwendung des Produkts!
▶ Gefahr von schwersten Verletzungen oder Tod
▶ Herstellerhaftung und Gewährleistungsanspruch erlischt
Das Produkt ausschließlich entsprechend der in der Ver-
●
tragsdokumentation und in diesem Dokument festgeleg-
ten Betriebsbedingungen verwenden.
Das Produkt ist für den Einbau in Rohrleitungen und zur Steue-
rung eines Betriebsmediums konzipiert.
Das Produkt ist bestimmungsgemäß nicht für den Einsatz in
explosionsgefährdeten Bereichen geeignet.
● Das Produkt gemäß den technischen Daten einsetzen.
6 / 58
1
RFID-Chip am Ventilkörper
GEFAHR
letzungen
Das Produkt nicht in explosionsgefähr-
deten Zonen verwenden.
WARNUNG
