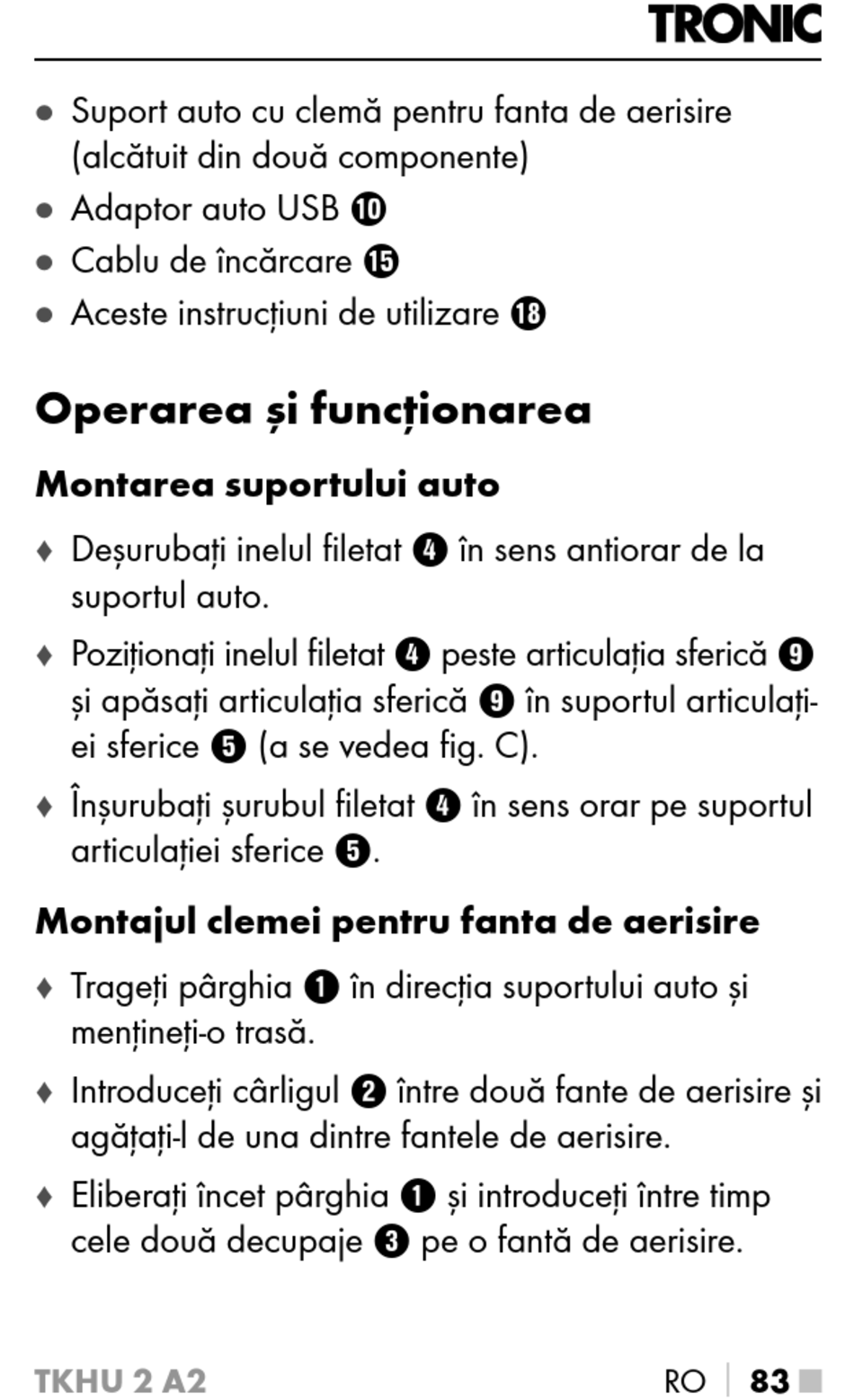

Suport auto cu clemă pentru fanta de aerisire
▯
(alcătuit din două componente)
Adaptor auto USB 0
▯
Cablu de încărcare t
▯
Aceste instrucţiuni de utilizare i
▯
Operarea și funcţionarea

Montarea suportului auto

Deșurubaţi inelul filetat 4 în sens antiorar de la
♦
suportul auto .
Poziţionaţi inelul filetat 4 peste articulaţia sferică 9
♦
și apăsaţi articulaţia sferică 9 în suportul articulaţi-
ei sferice 5 (a se vedea fig . C) .
Înșurubaţi șurubul filetat 4 în sens orar pe suportul
♦
articulaţiei sferice 5 .

Montajul clemei pentru fanta de aerisire

Trageţi pârghia 1 în direcţia suportului auto și
♦
menţineţi-o trasă .
Introduceţi cârligul 2 între două fante de aerisire și
♦
agăţaţi-l de una dintre fantele de aerisire .
Eliberaţi încet pârghia 1 și introduceţi între timp
♦
cele două decupaje 3 pe o fantă de aerisire .
TKHU 2 A2
│
83 ■
RO
