Weitere Informationen zur erfolgreichen Inbetriebnahme.
Folgende Hinweise zum Anschließen der Datenkommunikations-Leitung am
Wechselrichter beachten.
-
-
-
-
-
-
-
Abschluss-Wi-
derstände -
Symbol-
erklärung
Abschluss-Wi-
derstand Mod-
bus RTU setzen
24
Netzwerkkabel vom Typ CAT5 oder höher verwenden.
Für zusammengehörende Datenleitungen (D+/D-, M1+/M1-) ein gemeinsam
verdrilltes Kabelpaar verwenden.
Falls die Datenleitungen nahe der Netzverkabelung sind, Drähte oder Kabel,
die auf 300 bis 600 V ausgerichtet sind, verwenden (niemals weniger als die
Betriebsspannung).
Doppelt isolierte oder ummantelte Datenleitungen verwenden, wenn sich
diese in der Nähe von blanken Leitern befinden.
Abgeschirmte Twisted-Pair-Kabel verwenden, um Störungen zu vermeiden.
In jeder Anschlussklemme können zwei Drähte installiert werden, indem die
Drähte zuerst verdrillt und dann in das Terminal eingeführt und fest angezo-
gen werden.
Hinweis: Ein loser Draht kann einen ganzen Netzwerk-Bereich deaktivieren.
Die Datenkommunikations-Anschlüsse des Fronius Smart Meters IP sind gal-
vanisch von gefährlichen Spannungen getrennt.

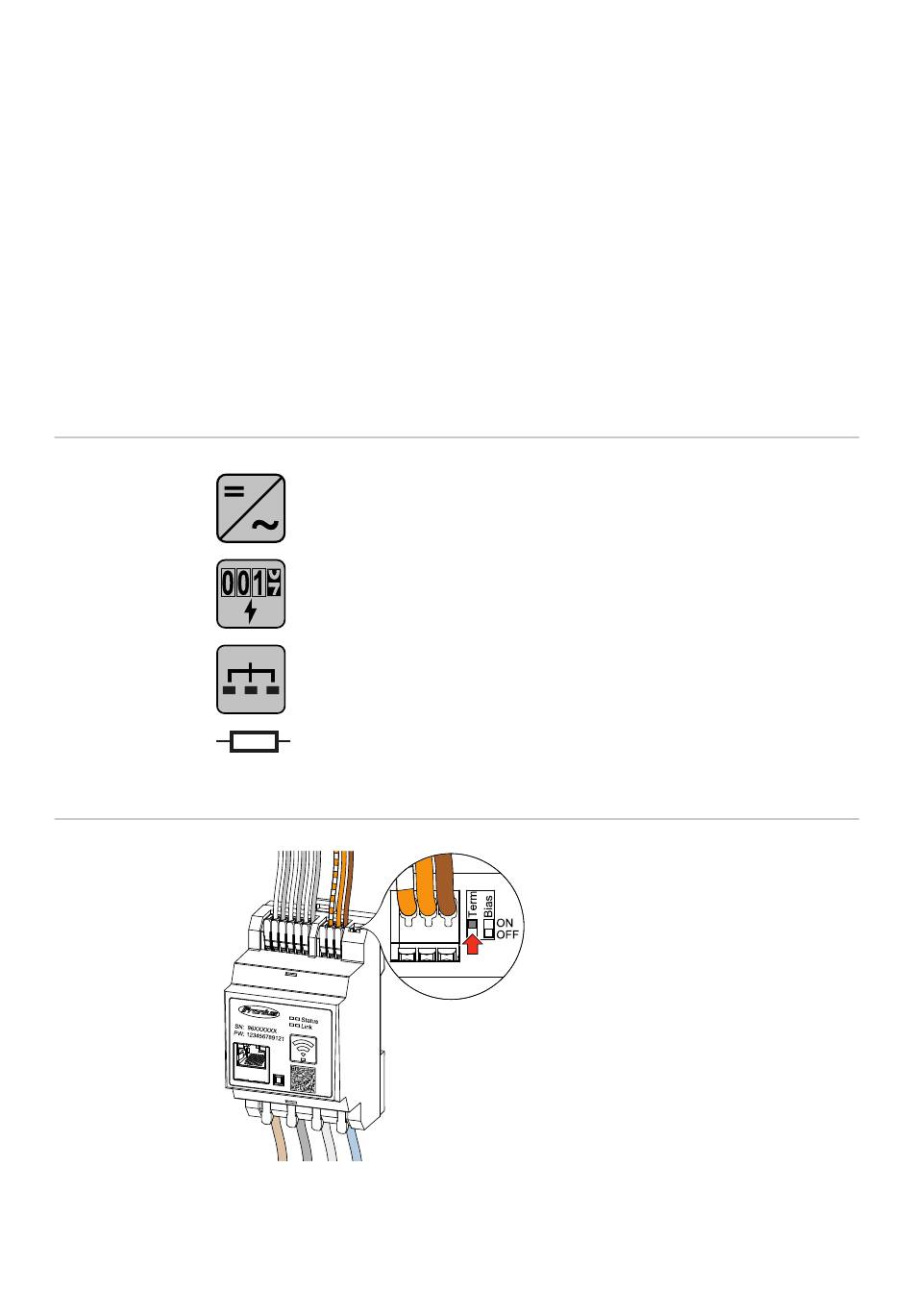

Wechselrichter im System
z. B. Fronius Symo
Zähler - Fronius Smart Meter IP
Abschluss-Widerstand wird mit dem DIP Switch Schalter (Term)
auf ON gesetzt.
Modbus-RTU-Slave
z. B. Fronius Ohmpilot, Fronius Solar Battery, etc.
Abschluss-Widerstand
R 120 Ohm
Der Abschluss-Widerstand ist im Fro-
nius Smart Meter IP integriert und
wird per Schalter gesetzt.
Ob der Abschluss-Widerstand gesetzt
oder nicht gesetzt sein muss, siehe Ka-
pitel Abschluss-Widerstände
25.
auf Seite
