Stromwandler Anschließen; Lan Anschließen - Fronius Smart Meter IP Bedienungsanleitung

Stromwandler
anschließen
3
4
5

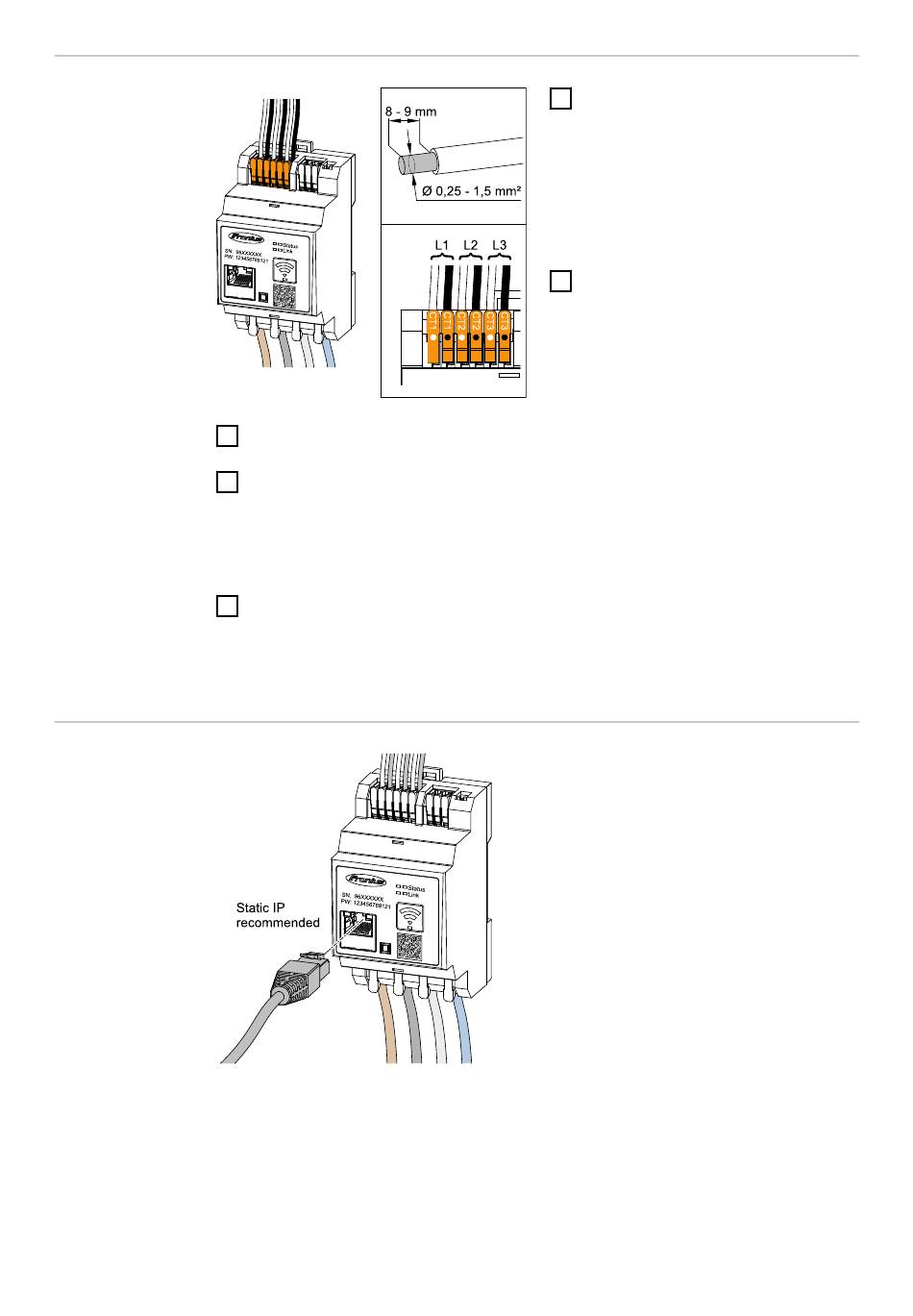

LAN anschließen
22
Den Nennstrom des Stromwandlers für jeden Zähler notieren. Diese Werte
werden für das Setup benötigt.
Die Stromwandler am zu messenden Leiter befestigen und die Leitungen des
Stromwandlers mit dem Fronius Smart Meter IP verbinden.
WICHTIG!
Vor dem Abkoppeln spannungsführender Leiter immer die Stromversorgung
ausschalten.
Die Stromwandler werden an den Anschlüssen CT1 (white / black), CT2 und
CT3 angeschlossen. Überlange Leitungen können falls nötig entsprechend
gekürzt werden. Die Reihenfolge, in der die Phasen angeschlossen werden,
beachten. Eine genaue Leistungsmessung ist nur gewährleistet, wenn die
Netzspannungs-Phasen mit den Stromphasen übereinstimmen.
Darauf achten, dass die Strom-
1
wandler mit den Spannungsphasen
übereinstimmen. Sicherstellen,
dass der Stromwandler L1 den
Strom auf der gleichen Phase
misst, welche durch den Span-
nungseingang L1 überwacht wird.
Selbes gilt für die Phasen L2 und
L3.
Sicherstellen, dass die Stromwand-
2
ler in die richtige Richtung zeigen.
Das Datenblatt des Stromwandlers
beachten.
Folgende Hinweise beachten:
- Netzwerk-Kabel vom Typ CAT5
oder höher verwenden.
- Falls die Datenleitungen nahe der
Netzverkabelung sind, Drähte oder
Kabel, die auf 300 bis 600 V aus-
gerichtet sind, verwenden (niemals
weniger als die Betriebsspannung).
- Doppelt isolierte oder ummantelte
Datenleitungen verwenden, wenn
sich diese in der Nähe von blanken
Leitern befinden.
- Abgeschirmte Twisted-Pair-Kabel
verwenden, um Störungen zu ver-
meiden.
