Montage

Schutzbeschal- Der Fronius Smart Meter IP ist ein fest verkabeltes Gerät und benötigt eine
tung Trenneinrichtung (Schutzschalter, Schalter oder Trenner) und einen Über-
strom‑Schutz (Sicherungsautomat oder Leitungs‑Schutzschalter).
Der Fronius Smart Meter IP verbraucht 30 mA, die Nennkapazität der Trennein-
richtungen und des Überstrom‑Schutzes wird durch die Drahtstärke, die Netz-
spannung und die erforderliche Unterbrechungs-Kapazität bestimmt.
-
-
-
-

Verkabelung

Trenneinrichtungen müssen in Sichtweite und möglichst nahe beim Fronius
Smart Meter IP montiert sowie einfach zu bedienen sein.
Trenneinrichtungen müssen die Anforderungen von IEC 60947-1 und IEC
60947-3, sowie alle nationalen und lokalen Bestimmungen für elektrische
Anlagen, erfüllen.
Verbundene Leitungs‑Schutzschalter zur Überwachung von mehr als einer
Netzspannung verwenden.
Der Überstrom‑Schutz muss die Netz-Anschlussklemmen mit den Bezeich-
nungen L1, L2 und L3, schützen. In seltenen Fällen verfügt der Neutralleiter
über einen Überstrom‑Schutz, der gleichzeitig neutrale und nicht geerdete
Leitungen unterbrechen muss.

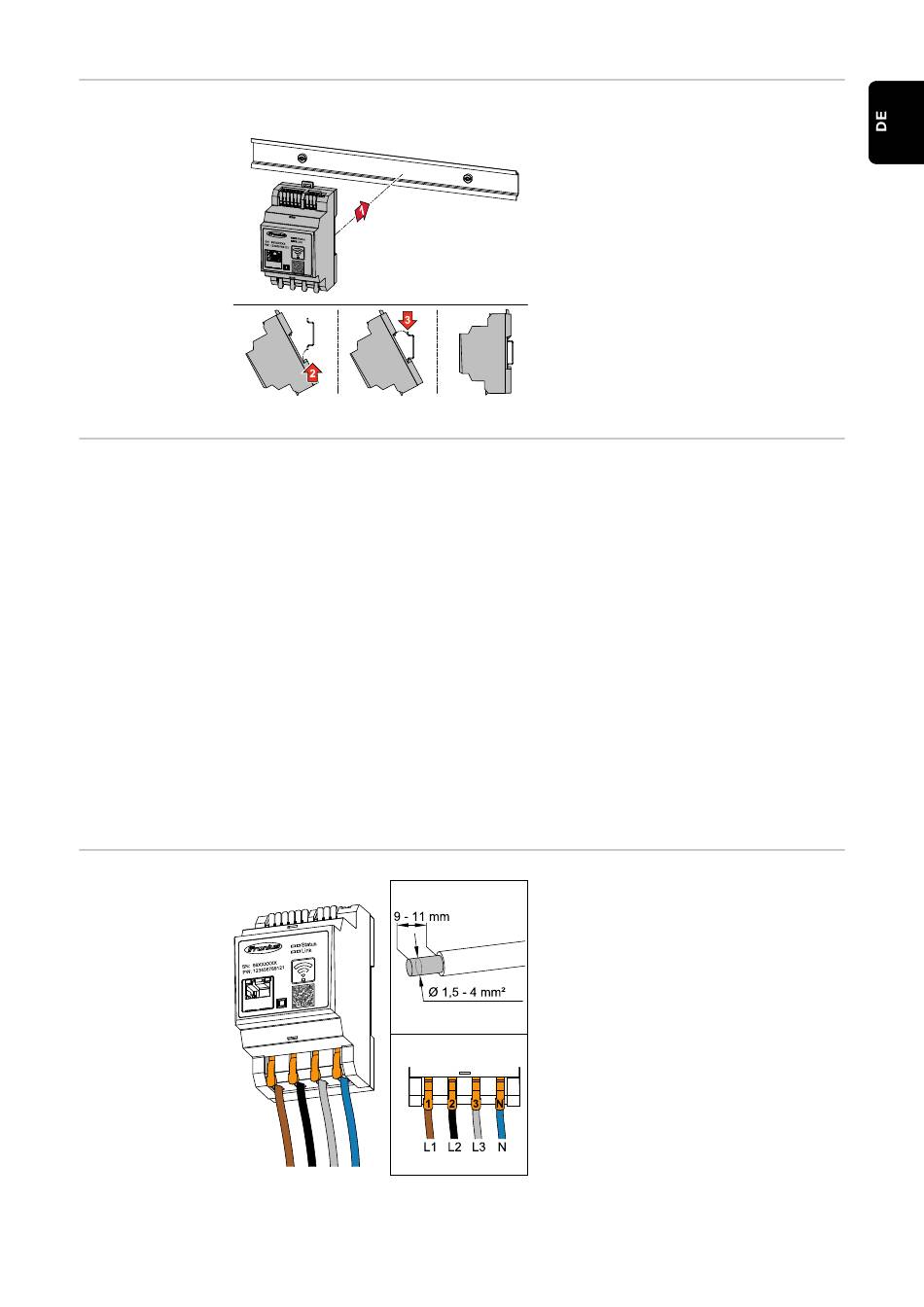

Der Fronius Smart Meter IP kann auf
einer DIN-Hutschiene 35 mm montiert
werden. Das Gehäuse hat eine Abmes-
sung von 3 Teileinheiten (TE) gemäß
DIN 43880.
WICHTIG!
Vor dem Anschließen der Netzspan-
nungs-Eingänge an den Fronius Smart
Meter IP die Stromversorgung immer
ausschalten.
Empfohlene Stärke der Litzen von
Netzspannungs-Leitungen für die An-
schlussklemmen:
- Draht: 1,5 - 4 mm²
