Wlan Konfiguration; Modbus Rtu Anschließen - Fronius Smart Meter IP Bedienungsanleitung

WLAN Konfigu-
ration

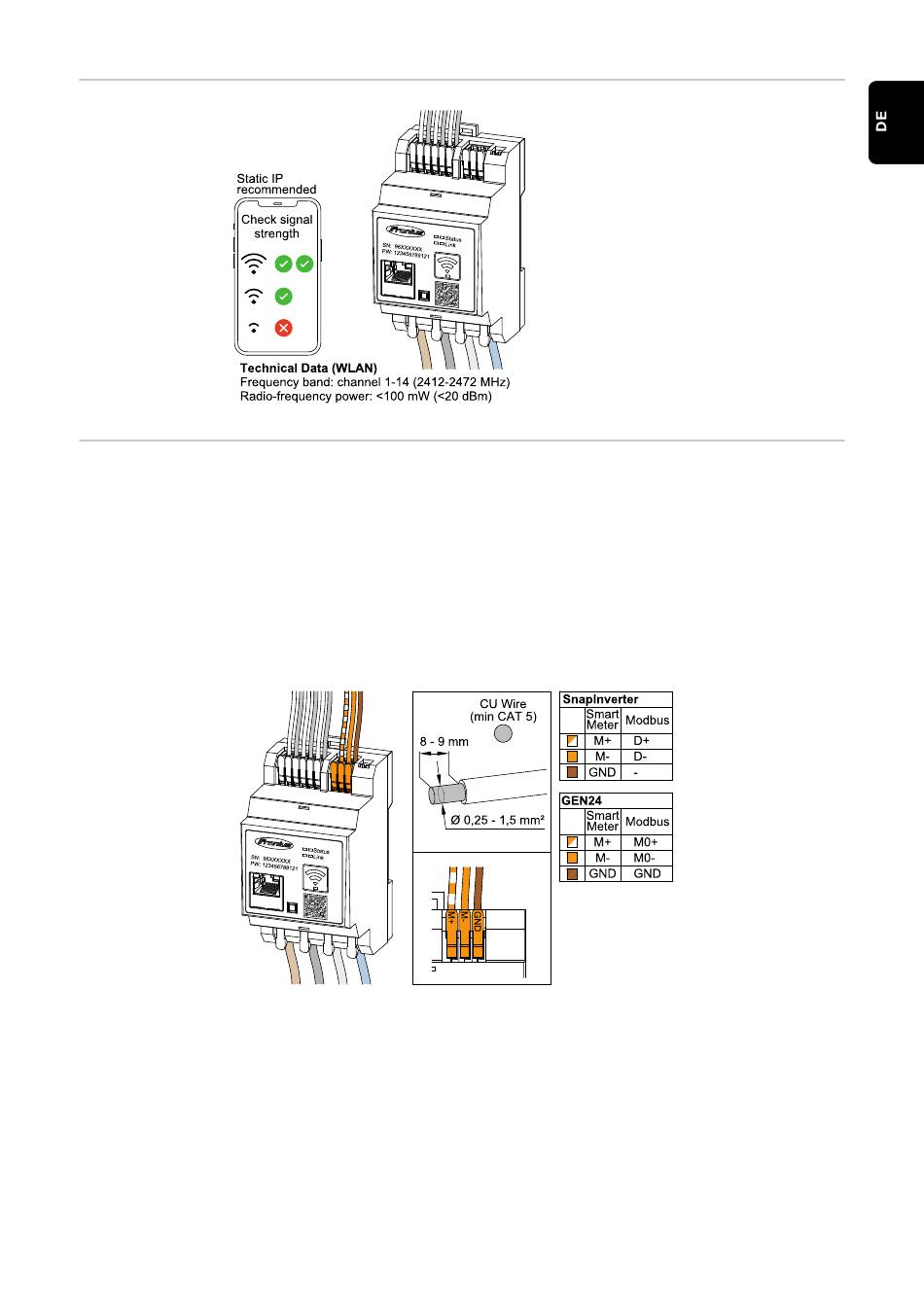

Modbus RTU an-
Die Datenkommunikations-Anschlüsse des Fronius Smart Meters IP mit einem
schließen
Netzwerk-Kabel (Typ CAT5 oder höher) an der Modbus-Schnittstelle des Fronius
Wechselrichters anschließen.
Der Fronius Smart Meter IP kann zusätzlich mit dem Netzwerk (LAN / WLAN)
verbunden werden. Dadurch besteht die Möglichkeit Softwareupdates durch-
zuführen.
Standard Modbus Adresse & TCP Port:
-
-
Für die Vermeidung von Interferenzen muss der Abschluss-Widerstand (siehe
Kapitel
werden.
Falls eine Batterie im System verbaut ist, muss der BIAS Switch gesetzt werden
(siehe Kapitel
Weitere Konfigurationen sind auf der Weboberfläche des Wechselrichters und
des Smart Meters notwendig.
Adresse: 1
TCP Port: 502
Abschluss-Widerstand Modbus RTU setzen
Modbus RTU BIAS setzen
Wenn der Smart Meter per WLAN ins
Netzwerk integriert wird, auf ausrei-
chende WLAN-Signalstärke am Mon-
tageort achten!
Bei einer geringen Signalstärke muss
z. B. ein WLAN-Repeater installiert
werden.
auf Seite 24) verwendet
auf Seite 26).
23
