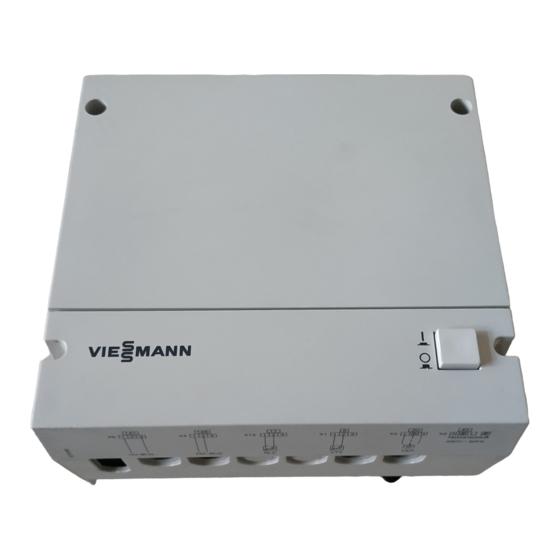

- Seite 1 Montageanleitung für die Fachkraft Erweiterungssatz für einen Heizkreis mit Mischer Best. Nr. 7450 058 für Montage am Mischer Erweiterungssatz für einen Heizkreis mit Mischer Nach Montage entsorgen! 5851 185 9/2003...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Bei Arbeiten an Gerät/Heizungsanlage Montage, Erstinbetriebnahme, diese spannungsfrei schalten (z. B. an Inspektion, Wartung und Instand der separaten Sicherung oder einem setzung müssen von autorisierten Hauptschalter) und gegen Wieder Fachkräften (Heizungsfachbetrieb/ einschalten sichern. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Anschlussmöglichkeiten ..................... . Erweiterungssatz an Mischer bauen . -
Seite 4: Anschlussmöglichkeiten
Codierschalter S1.1 auf OFF stellen. Anschluss siehe Seite 17. A Wandgerät E Erweiterungsmodul Viessmann B KM BUS Leitung 2 Draht BUS C Erweiterungssatz F Viessmann 2 Draht BUS Leitung D Codierschalter S1 G Vitotronic 050 mit Kommunikations modul Viessmann 2 Draht BUS... - Seite 5 Anschlussmöglichkeiten (Fortsetzung) Anschlussmöglichkeit 4 Vitocal 343 Codierschalter S1 im Anlieferungszustand. Anschluss siehe Seite 20. A Vitocal 343 B KM BUS Leitung C Erweiterungssatz D Codierschalter S1...
-
Seite 6: Erweiterungssatz An Mischer Bauen
Erweiterungssatz an Mischer bauen... -
Seite 7: Übersicht Der Elektrischen Anschlüsse
AB CD A Grundleiterplatte Kleinspannungsanschlüsse B Heizkreispumpe Stecker sÖ ? Vorlauftemperatursensor aJ ohne Funktion 230 V~ 50 Hz C Netzanschluss Stecker fÖ aVA Viessmann 2 Draht BUS aVG KM BUS 230 V~ 50 Hz D Sicherung F 1 E Netzschalter... -
Seite 8: Leitungen Einführen
Leitungen einführen Alle nicht benötigten Öffnungen mit Leitungsdurchführungen (nicht aufgeschnitten) verschließen. Leitungen mit angespritzter Zugentlastung (Lieferumfang) Bauseitige Leitungen... -
Seite 9: Heizkreispumpe 230 V~ Anschließen
Heizkreispumpe 230 V~ anschließen ¨ Sicherheitshinweis! Bei Fußbodenheizung einen Temperaturwächter oder Anlege temperaturregler zur Maximaltemperaturbegrenzung hinter dem Mischer und der Heizkreispumpe in Fließrichtung anbringen. In diesem Fall Heizkreispumpe an Temperaturwächter bzw. Anlegetemperaturregler anschließen. Separate Montageanleitung Nennstrom: 4 (2) A~ Empfohlene Anschlussleitung: H05VV F3G 0,75 mm oder H05RN F3G 0,75 mm... -
Seite 10: Vorlauftemperatursensor (Anlegesensor) Anschließen
Vorlauftemperatursensor (Anlegesensor) anschließen H Vorlauftemperatursensor direkt hinter der Heizkreispumpe in Fließrichtung am Heizungsvorlaufrohr anbringen. H Bei Einsatz von Kunststoffrohren Sensor an einem metallischen Rohrzwischen stück anbringen. H Vorlaufrohr metallisch blank säubern. H Wärmeleitpaste nicht erforderlich. H Sensor nicht wärmedämmen. -
Seite 11: Anschlussmöglichkeit 1
Anschlussmöglichkeit 1 Datenübertragung über KM BUS. 1. Codierschalterstellung am Codier 2. Wenn bereits ein Stecker X5 ein schalter S1 prüfen (siehe Seite 4). gesteckt und die Klemmen 1 und 2 belegt sind, Stecker X5 von BUS Leitung E lösen und Adern an Klemmen 3 und 4 des eingesteckten Steckers X5 anschließen. -
Seite 12: H Vitodens 222
Anschlussmöglichkeit 1 (Fortsetzung) Vitodens 222 Phasengleichheit mit Netzanschluss Vitodens 222 beachten, siehe Seite 21. ¨ Sicherheitshinweis! Adern nicht vertauschen. 1 2 3 1 2 3 A Vitodens 222 B Erweiterungssatz C Codierschalter S1 im Anliefe rungszustand D Netzanschluss 230 V~ (siehe Seite 21) E KM BUS Leitung... -
Seite 13: H Vitodens 300
Anschlussmöglichkeit 1 (Fortsetzung) Vitodens 300 Ist der Netzanschluss im Wandgerät bereits belegt, siehe Seite 21. ¨ Sicherheitshinweis! Adern nicht vertauschen. 1 2 3 1 2 3 4 1 2 3 4 1 2 34 1 2 3 4 1 2 3 A Vitodens 300 D Netzanschlussleitung B Erweiterungssatz... -
Seite 14: Anschlussmöglichkeit 2 Mit Vitotronic 050
Anschlussmöglichkeit 2 mit Vitotronic 050 H Datenübertragung über Viessmann 2 Draht BUS. H Im Wandgerät Erweiterungsmodul Viessmann 2 Draht BUS erforderlich. H 2 Anschlussleitungen mit Anschlussbox (Zubehör Vitotronic 050) erforderlich. 3. Stecker X5 von BUS Leitung F 1. Codierschalter S1.1 auf OFF stel len. -
Seite 15: H Vitodens 222
1 2 3 1 2 3 A Vitodens 222 E Netzanschluss 230 V~ B Erweiterungssatz (siehe Seite 21) C Codierschalter S 1 F Viessmann 2 Draht BUS Leitung D Vitotronic 050 G Anschlussleitung mit Anschluss box (Viessmann 2 Draht BUS) -
Seite 16: H Vitodens 300
1 2 3 1 2 3 4 1 2 3 4 A Vitodens 300 E Netzanschlussleitung B Erweiterungssatz F Viessmann 2 Draht BUS Leitung C Codierschalter S 1 G Anschlussleitung mit Anschluss D Vitotronic 050 box (Viessmann 2 Draht BUS) -
Seite 17: H Eurola
Anschlussmöglichkeit 3 Eurola H Datenübertragung über Viessmann 2 Draht BUS. H Im Wandgerät Erweiterungsmodul Viessmann 2 Draht BUS erforderlich. 3. Stecker aVS der Eurolamatik OC 1. Codierschalter S1.1 auf OFF stel mit Etikett aVA überkleben, Stek len. ker X5 von BUS Leitung F 2. - Seite 18 Anschlussmöglichkeit 3 (Fortsetzung) Ist der Netzanschluss im Wandgerät bereits belegt, siehe Seite 21. Stecker aBH von der Netzanschluss ¨ Sicherheitshinweis! leitung C abklemmen und Adern im Adern nicht vertauschen. Stecker fÖA der Eurolamatik OC anschließen. A Eurolamatik OC B Erweiterungssatz C Netzanschlussleitung D Stecker fÖA, Netzanschluss Zubehör...
-
Seite 19: Anschlussmöglichkeit 3
(Fortsetzung) Pendola H Datenübertragung über Viessmann 2 Draht BUS. H Im Wandgerät Erweiterungsmodul Viessmann 2 Draht BUS erforderlich. H Ist der Netzanschluss im Wandgerät bereits belegt, siehe Seite 21. 3. Stecker X5 von BUS Leitung D 1. Codierschalter S1.1 auf OFF stel len. -
Seite 20: Anschlussmöglichkeit 4
Anschlussmöglichkeit 4 Vitocal 343 H Datenübertragung über KM BUS. H Phasengleichheit mit Netzanschluss Vitocal 343 beachten, siehe Seite 22. 2. Stecker X5 von BUS Leitung E 1. Codierschalterstellung am Codier schalter S1 prüfen (siehe Seite 4). abklemmen und Adern im Schalt kasten von Vitocal 343 anschlie ßen. -
Seite 21: Netzanschluss
Netzanschluss In Verbindung mit Wandgeräten Vorschriften Netzanschluss und Schutzmaßnahmen (z. B. FI Schaltung) sind gemäß IEC 364, den Anschlussbedingungen des örtlichen Energieversorgungsunter nehmens und den VDE Vorschriften auszuführen. Die Zuleitung darf mit max. 16 A abgesichert sein. Anforderungen an den Hauptschalter (falls erforderlich) Der Hauptschalter muss gleichzeitig alle nicht geerdeten Leiter mit minde stens 3 mm Kontaktöffnungsweite trennen. -
Seite 22: H In Verbindung Mit Vitocal 343
Netzanschluss (Fortsetzung) In Verbindung mit Vitocal 343 Vorschriften Netzanschluss und Schutzmaßnahmen (z. B. FI Schaltung) sind gemäß IEC 364, den Anschlussbedingungen des örtlichen Energieversorgungsunter nehmens und den VDE Vorschriften auszuführen. Die Zuleitung darf mit max. 16 A abgesichert sein. Anforderungen an den Hauptschalter (falls erforderlich) Wird ein Hauptschalter gesetzt, muss dieser den Stromkreis mit mindestens 3 mm Kontaktöffnungsweite trennen. - Seite 23 Netzanschluss (Fortsetzung) X60. A Netzspannung Farbkennzeichnung nach DIN/IEC 757 3/N/PE~ 400V/50 Hz braun B Erweiterungssatz blau C Hauptschalter, falls vorhanden GNYE grün/gelb D Anschlusskasten (bauseits) E Sicherung (max. 16 A) F Netzanschlussleitung G Vitocal 343 Netzanschluss Regelung/Elektronik Montage und Service anleitung Vitocal 343...
-
Seite 24: Gerät Einschalten Und Prüfen
Gerät einschalten und prüfen 1. Codierschalterstellung S1.1 prüfen (siehe Seite 4). 2. Prüfen, ob bei Anschlussmöglich keit 2 bzw. 3 das Erweiterungsmo dul Viessmann 2 Draht BUS im Wandgerät eingebaut ist. A Netzschalter 3. Damit der Erweiterungssatz auto matisch als BUS Teilnehmer... -
Seite 25: Drehrichtung Ändern
Drehrichtung ändern Hinweis! Bei Anlagen mit Modular Divicon muss die Drehrichtung geändert werden. Anlieferungszustand Für dieses Installationsbeispiel muss Die Drehrichtung des Mischer Motors die Drehrichtung des Mischer Motors ist für dieses Installationsbeispiel geändert werden. eingestellt. Der Mischereinsatz muss Der Mischereinsatz bleibt im Anliefe umgebaut werden (siehe Montage rungszustand. -
Seite 26: Anschluss Und Verdrahtungsschema
Anschluss und Verdrahtungsschema... -
Seite 27: Vorlauftemperatursensor Aj Ohne Funktion
Anschluss und Verdrahtungsschema (Fortsetzung) Dieses Schaltschema gilt nur im Zusammenhang mit Viessmann Produkten. A1 Grundleiterplatte Stecker 230 V~ sÖ Heizkreispumpe (bauseits) Sicherung fÖ Netzanschluss 230 V~ 50 Hz S1 Codierschalter (Anlieferungszustand) S2 Anlagenschalter 8 Kleinspannungsstecker ? Vorlauftemperatursensor S5 Drehrichtungsschalter aJ ohne Funktion... -
Seite 28: Abmessungen
Abmessungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG D 35107 Allendorf, bestätigen, dass folgendes Produkt: Erweiterungssatz für einen Heizkreis mit Mischer mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien EN 267 73/ 23/EWG EN 303 EN 50 165...
