4.3

Adressraum

Konfigurationsmöglichkeiten
Es sind folgende Konfigurationen möglich:
● Konfiguration 1: ohne Wertstatus
● Konfiguration 2: mit Wertstatus
Wertstatus auswerten
Wenn Sie bei dem Digitalmodul den Wertstatus freigeben, dann wird zusätzlich ein Byte im
Eingangsadressraum belegt. Bit 0 bis 7 in diesem Byte sind einem Kanal zugeordnet. Sie
geben Auskunft über die Gültigkeit des Digitalwerts.
Bit = 1: es liegen keine Fehler am Kanal vor.
Bit = 0: Kanal ist deaktiviert oder es liegt ein Fehler am Modul vor.
Wenn bei diesem Modul ein Fehler an einem Kanal auftritt, dann ist der Wertstatus für alle
Kanäle 0.
Adressraum

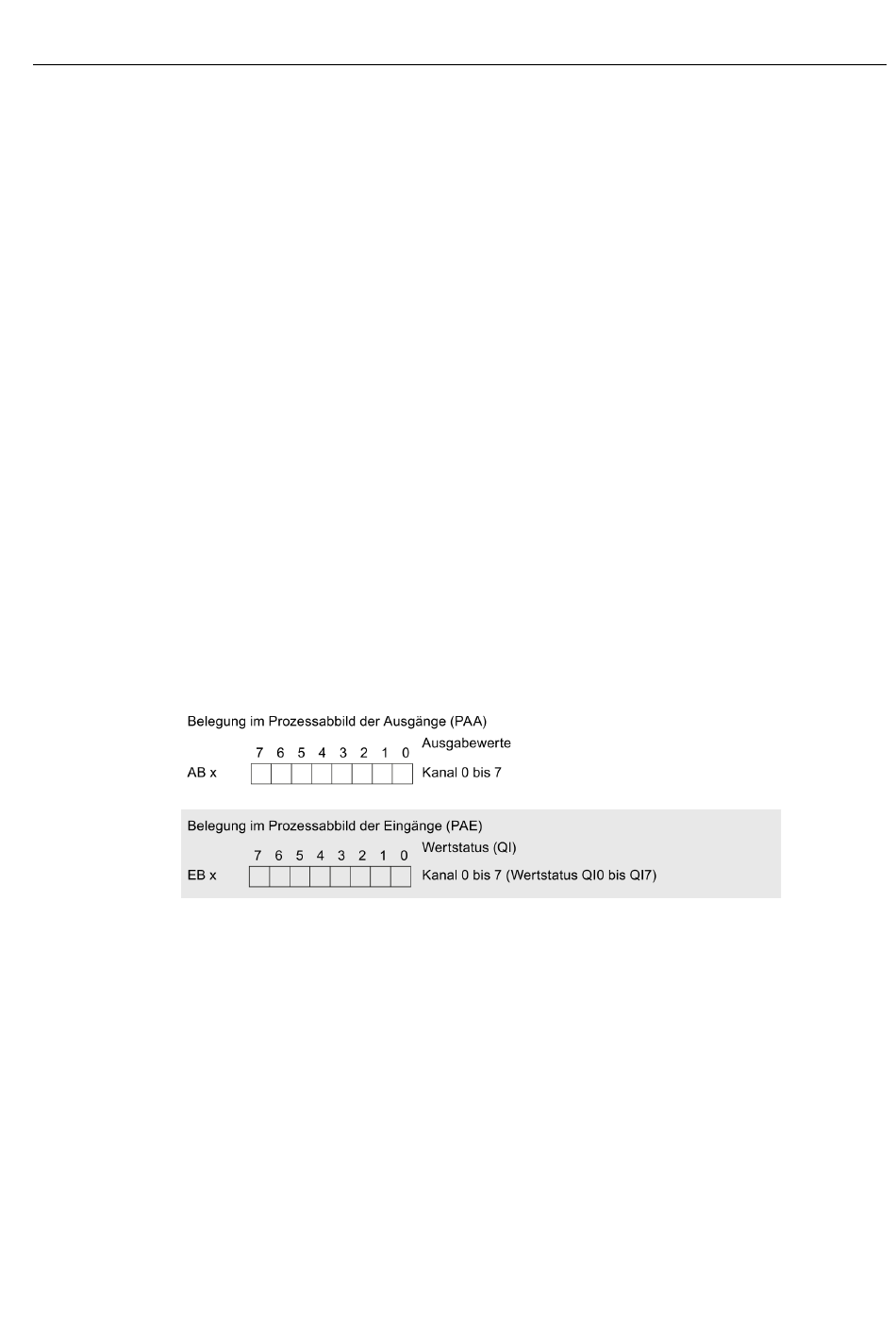

Das folgende Bild zeigt die Belegung des Adressraums beim DQ 8×24VDC/0.5A ST mit
Wertstatus (Quality Information (QI)). Die Adressen für den Wertstatus sind nur dann
verfügbar, wenn der Wertstatus freigegeben wurde.
Bild 4-1
Digitalausgabemodul DQ 8x24VDC/0.5A ST (6ES7132-6BF00-0BA0)
Gerätehandbuch, 07/2014, A5E03574573-AC
Adressraum des DQ 8×24VDC/0.5A ST mit Wertstatus
