INSTALLATION

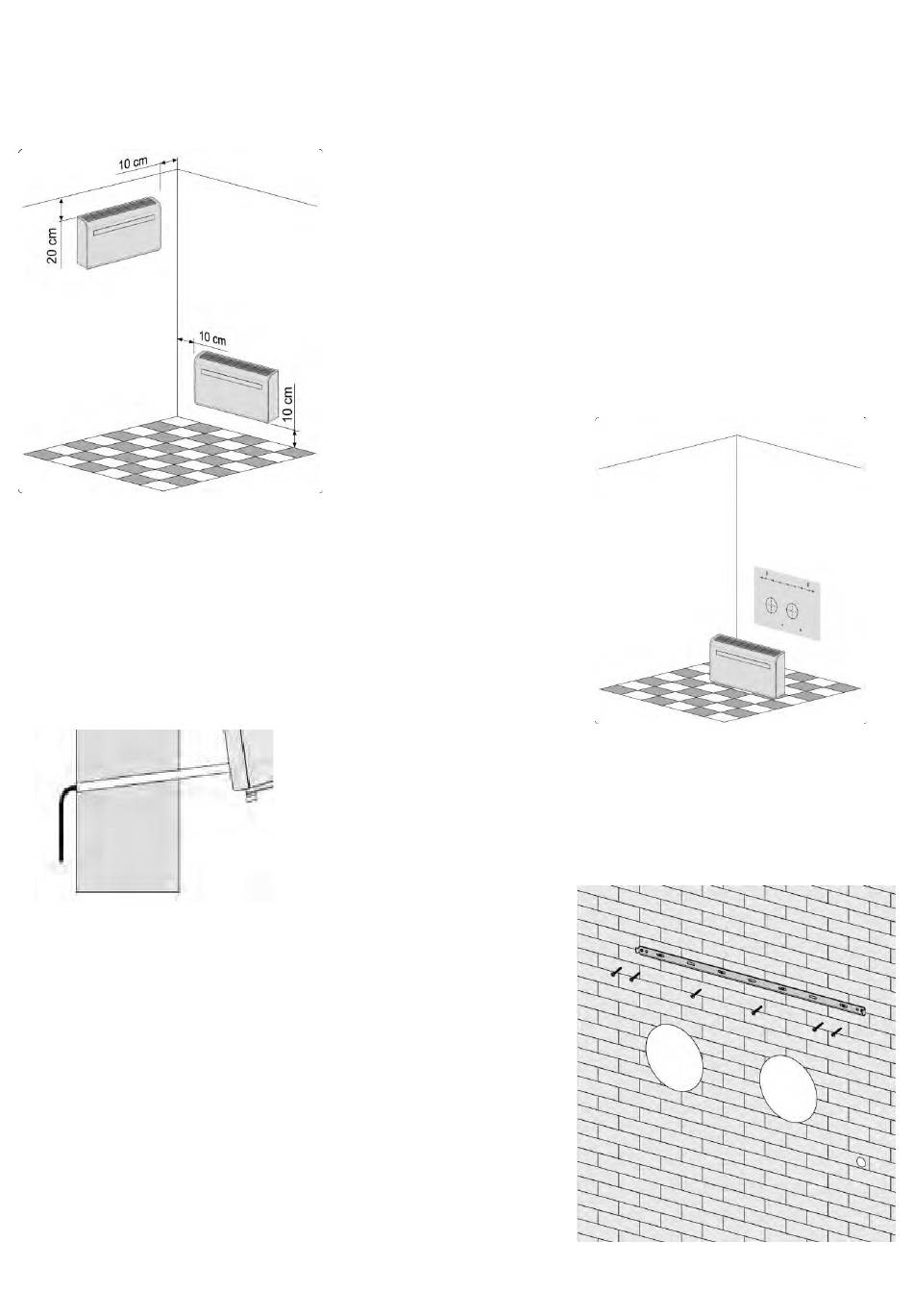

Kleben Sie die mitgelieferte Installationsschablone in Position an
der Wand und stellen Sie sicher, dass die Referenzlinie mit einer
Wasserwaage eben ist.
Verwenden Sie einen 180-mm-Kernbohrer, um die beiden Löcher
für die Belüftung der Einheit zu bohren, und stellen Sie sicher,
dass beide Löcher mit der Schablone ausgerichtet sind.
Verwenden Sie die Schablone, um die Position der Schrauben für
die Wandhalterung zu markieren und verwenden Sie eine
Wasserwaage, um sicherzustellen, dass sie gerade und eben ist.
Bohren Sie die markierten Löcher mit einem geeigneten 8-mm-
Bohrer und setzen Sie Dübel ein. Richten Sie die Wandhalterung
an den Löchern aus und befestigen Sie die Schiene mit den
mitgelieferten Schrauben.
Stellen Sie sicher, dass die Wandhalterung sicher an der
Wand befestigt ist und dass keine Gefahr besteht, dass
das Gerät kippt oder herunterfällt.
Dieses Gerät muss an einer Außenwand installiert werden, da es direkt an
der Rückseite Luft ansaugt und ausbläst.
Installieren Sie das Gerät nur an einer flachen, soliden und stabilen Wand.
Stellen Sie sicher, dass sich hinter der Wand keine Kabel, Rohre,
Stahlstangen oder andere Hindernisse befinden.
Lassen Sie links, rechts und unten an dem Gerät mindestens 10 cm
Platz. Über dem Gerät muss mindestens 20 cm Platz gelassen
werden, damit die Luft gleichmäßig strömen kann.
Das Loch für das Abflussrohr muss mit einem 20-mm-Bohrer gebohrt
werden. Stellen Sie sicher, dass das Loch in einem nach unten
gerichteten Winkel (mindestens 5 Grad) gebohrt ist, damit das Wasser
richtig ablaufen kann.
8
