Verwandte Anleitungen für Frico UN3IS+B Uniclim
Inhaltszusammenfassung für Frico UN3IS+B Uniclim

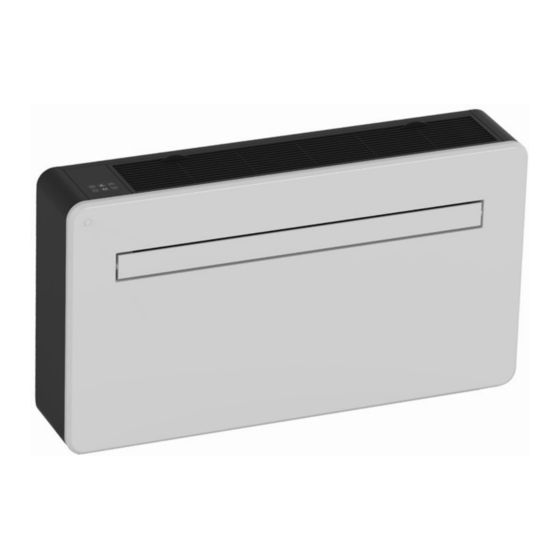

- Seite 1 Bedienungsanleitung Uniclim WANDMONTIERTE KLIMAANLAGE MIT WÄRMEPUMPE UND WIFI SMART APP...
-
Seite 2: Inhaltsverzeichnis
Inhalt SICHERHEITSHINWEISE PRODUKTÜBERSICHT PRODUKTDARSTELLUNG FUNKTIONEN PACKETINHALT INSTALLATION BENÖTIGTES WERKZEUG INSTALLATION BEDIENUNG CONTROL PANEL HANDSENDER FUNKTIONEN WIFI SETUP UND SMART FUNKTIONEN SETUP STEUERUNG DES GERÄTES MIT DER APP SMART SCENES / AUTOMATION FEHLERBEHEBUNG FEHLERBEHEBUNG FEHLER CODES TECHNISCHE DATEN... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE WICHTIG! KLIMAANLAGEN MÜSSEN IMMER AUFRECHT GELAGERT UND TRANSPORTIERT WERDEN, ANDERNFALLS KÖNNEN SCHÄDEN AM KOMPRESSOR VERURSACHT WERDEN; IM ZWEIFELSFALL EMPFEHLEN WIR, MINDESTENS 24 STUNDEN NACH DER INSTALLATION ZU WARTEN, BEVOR SIE DAS GERÄT STARTEN. Lesen Sie die Anweisungen sorgfältig durch, bevor Sie das Gerät installieren und/oder in Betrieb nehmen ... - Seite 4 von einem autorisierten Kundendienstvertreter durchgeführt werden. Eine Nichtbeachtung kann zum Erlöschen der Garantie führen. Verwenden Sie das Gerät nicht für andere als die vorgesehenen Zwecke. Vermeiden Sie es, die Klimaanlage neu zu starten, bevor nicht 3 Minuten seit dem Ausschalten vergangen sind.
- Seite 5 Thermostat auf 4-5 Grad niedriger als die aktuelle Temperatur. Stellen Sie danach den Lüfterschalter auf niedrig und stellen Sie den Thermostat auf die gewünschte Einstellung ein. Um das Gerät zu schützen, empfehlen wir, den Kühlmodus nicht zu verwenden, wenn die Umgebungstemperatur höher als 35 °C ist.
-
Seite 6: Produktübersicht

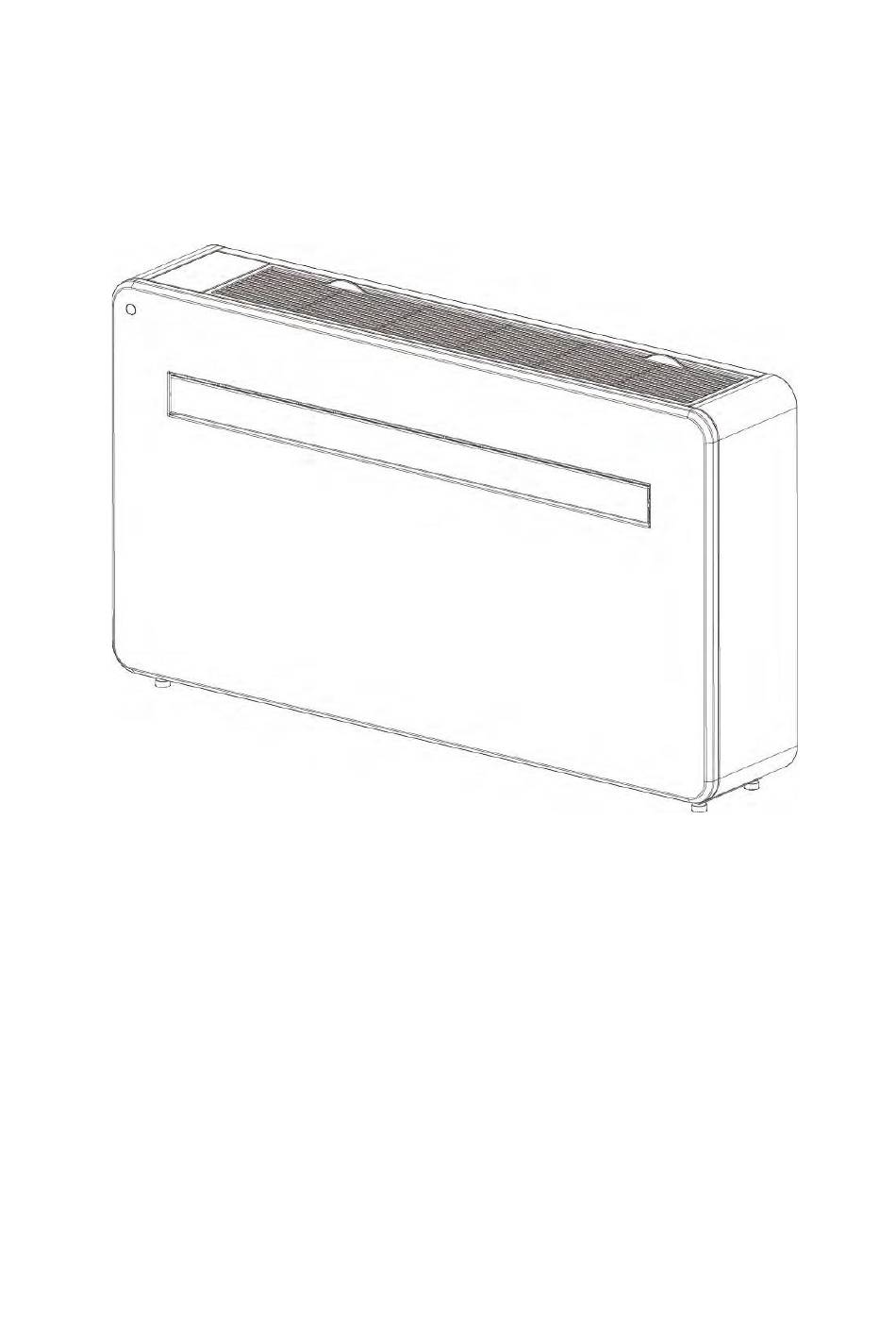

PRODUKT ÜBERSICHT PRODUKT DARSTELLUNG VORDERSEITE BEDIENPANEL LUFTEINTRITT LUFTAUSTRITT FRONT PANEL RÜCKSEITE WANDHALTERUNG VENTILATOR VENTILATOR ENTWÄSSER- UNGSSCHLAU... -
Seite 7: Funktionen
MERKMALE Einfache Bedienung Hohe und niedrige Installationsoptionen für zusätzliche Vielseitigkeit Selbstverdampfungsfunktion mit Energiespartechnologie Schlankes Design, das sich nahtlos in jeden Einrichtungsstil einfügt Heller LED-Bildschirm – Zeigt Temperatur und aktuellen Modus an Ein/Aus-Timer-Funktion – Ermöglicht Ihnen zu wählen, wann das Gerät in Betrieb ist ... -
Seite 8: Benötigtes Werkzeug
BENÖTIGTES WERKZEUG Wasserwaage Bohrmaschine Scharfes Messer Maßband 8 mm Betonbohrer Kernbohrgerät 188 mm 20 mm Betonbohrer Stift BEVOR SIE MIT DER INSTALLATION BEGINNEN, STELLEN SIE BITTE SICHER, DASS SIE ALLE GEEIGNETEN WERKZEUGE ZUR VERFÜGUNG HABEN UND DIE SCHRITTE DER INSTALLATION VERSTEHEN. WENN SIE ZWEIFEL HABEN, SOLLTEN SIE PROFESSIONELLEN RAT EINHOLEN. -
Seite 9: Installation
INSTALLATION Dieses Gerät muss an einer Außenwand installiert werden, da es direkt an der Rückseite Luft ansaugt und ausbläst. Installieren Sie das Gerät nur an einer flachen, soliden und stabilen Wand. Stellen Sie sicher, dass sich hinter der Wand keine Kabel, Rohre, Stahlstangen oder andere Hindernisse befinden. - Seite 10 Rollen Sie die Lüftungsplatten aus Kunststoff zu einem Rohr und führen Sie sie von innen in die zuvor hergestellten Löcher ein. Achten Sie darauf, dass die Rohre bündig mit der Innenwand abschließen. Gehen Sie nach draußen und schneiden Sie das überschüssige Entlüftungsrohr mit einem scharfen Messer ab, wobei Sie die Kante so sauber wie möglich halten.
- Seite 11 Sobald die Ketten angebracht und gesichert sind, sollte die überschüssige Kette durch Schneiden entfernt werden. Heben Sie das Gerät an die Wand, richten Sie die Aufhängelöcher mit den Haken an der Wandhalterung aus und lassen Sie das Gerät vorsichtig an seinem Platz ab. Schieben Sie gleichzeitig das Abflussrohr durch das Abflussloch.
-
Seite 12: Bedienung
Bedienung CONTROL PANEL Digital Display Frischluft Kühlen Lüfterstufe Entfeuchten Ruhemodus / Silent Heizen Timer Auf / Ab Ein / Aus Lüftergeschwindigkeit Modus HANDSENDER Die Klimaanlage kann mit dem Handsender gesteuert werden. Es werden zwei AAA-Batterien benötigt. HINWEIS: Weitere Details zu den Funktionen finden Sie auf der folgenden Seite. Drücken Sie POWER, um das Gerät ein- oder POWER auszuschalten. -
Seite 13: Funktionen
FUNKTIONEN Drücken Sie POWER zum Ein- oder Ausschalten des Gerätes. POWER Drücken Sie MODE, um zwischen den 4 verschiedenen Modi zu wechseln. Das Display zeigt das Symbol für den aktuell ausgewählten Modus an. Der Kühlmodus ist standardmäßig auf 22 °C eingestellt und kühlt die Luft, während warme Luft nach außen geleitet wird. -
Seite 14: Swing Mode
Drücken Sie nach dem Einschalten der Maschine die Taste SWING, die Luftklappe schwingt SWING MODE kontinuierlich auf und ab; Durch erneutes Drücken der Taste wird die Bewegung gestoppt und die Luftklappe bleibt in dieser Position. Der Modus kann nur über die Fernbedienung eingestellt werden und ist zunächst standardmäßig aktiviert. -
Seite 15: Wifi Setup Und Smart Features
WIFI SETUP UND SMART FEATURES WIFI SETUP BEFOR SIE STARTEN ● Stellen Sie sicher, dass Ihr Router die Standard 2.4ghz Verbindung unterstützt. ● Wenn Ihr Router Dualband ist, stellen Sie sicher, dass beide Netzwerke unterschiedliche Netzwerknamen (SSID) haben. Der Anbieter Ihres Routers / Internetdienstanbieters kann Ihnen spezielle Ratschläge zu Ihrem Router geben. -
Seite 16: Wechsel Zwischen Den Verbindungsarten
Verbindungsmethode Häufigkeit des Blinkens Quick Connection Blinkt zweimal pro Sekunde AP (Access Point) Blinkt einmal alle 3 Sekunden WECHSEL ZWISCHEN DEN VERBINDUNGSARTEN Um zwischen den beiden WLAN-Verbindungsmodi zu wechseln, halten Sie die Geschwindigkeitstaste am Gerät 3 Sekunden lang gedrückt. Registrieren der APP Lesen Sie die Geben Sie Ihre E-Mail- 1. - Seite 17 5. Geben Sie das Passwort ein, 6. Die App ist jetzt registriert. Über die in Schritt 3 das Sie erstellen möchten. Dies Sie werden nach der ausgewählte Methode wird ein muss 6-20 Zeichen lang sein, Registrierung automatisch Bestätigungscode gesendet. mit Buchstaben und Zahlen. angemeldet.
-
Seite 18: Einrichten Ihres Zuhauses Innerhalb Der App
EINRICHTEN IHRES ZUHAUSES INNERHALB DER APP SMART LIFE ist so konzipiert, dass es mit einer großen Anzahl kompatibler intelligenter Geräte in Ihrem Zuhause funktioniert. Es kann auch so eingerichtet werden, dass es mit mehreren Geräten in verschiedenen Häusern funktioniert. Daher erfordert die App während des Einrichtungsvorgangs, dass verschiedene Bereiche erstellt und benannt werden, um eine einfache Verwaltung aller Ihrer Geräte zu ermöglichen. - Seite 19 EINSTELLEN IHRES STANDORTES HINZUFÜGEN EINES ANDEREN RAUMS Geben Sie den Bewegen Sie mit Namen des dem Finger das Raums ein und orangefarbene drücken Sie HOME-Symbol. oben rechts auf „Done“. Wenn sich das Symbol ungefähr an Ihrem Wohnort befindet, drücken Sie die Bestätigungstaste CONFIRM in der oberen rechten...
-
Seite 20: Verbindung Mit Schnellverbindung
VERBINDUNG MIT SCHNELLVERBINDUNG Bevor Sie die Verbindung herstellen, vergewissern Sie sich, dass sich das Gerät im Standby-Modus befindet und das WLAN-Licht zweimal pro Sekunde blinkt. Wenn nicht, befolgen Sie die Anweisungen zum Ändern des Verbindungsmodus. Stellen Sie außerdem sicher, dass Ihr Telefon mit dem WLAN-Netzwerk verbunden ist. - Seite 21 5. Jetzt werden die Einstellungen auf 4. Geben Sie Ihr WIFI Passwort ein und drücken Sie das Klimagerät übertragen. „Confirm/Bestätigen“. Warten Sie, bis dieser Vorgang abgeschlossen ist. Wenn es nicht funktioniert, wiederholen Sie es. Wenn es dann immer noch funktioniert, schauen Sie bitte in den Bereich „Fehlersuche“.
-
Seite 22: Verbinden Im Ap-Modus (Alternative Methode)
VERBINDEN IM AP-MODUS (ALTERNATIVE METHODE) Bevor Sie die Verbindung herstellen, vergewissern Sie sich, dass sich das Gerät im Standby-Modus befindet und die WLAN-Leuchte einmal pro Sekunde blinkt. Wenn nicht, befolgen Sie die Anweisungen zum Ändern des WLAN-Verbindungsmodus. Stellen Sie außerdem sicher, dass Ihr Telefon mit dem WLAN- Netzwerk verbunden ist. - Seite 23 Dadurch werden die Einstellungen an die Klimaanlage übertragen. Sobald der Verbindungsvorgang abgeschlossen ist, gehen Sie zurück zu den Netzwerkeinstellungen auf Ihrem Telefon, um sicherzustellen, dass Ihr Telefon wieder mit Ihrem WLAN-Router verbunden ist.
-
Seite 24: Der Home Screen
STEUERUNG IHRES GERÄTS ÜBER DIE APP Der HOME SCREEN Gerät hinzufügen: Ein neues Gerät der APP hinzufügen. Home ändern: Wenn Sie mehrere Geräte in Raum Management: Räume unterschiedlichen Häusern hinzufügen, entfernen und haben, können sie hier umbenennen. zwischen ihnen wechseln. Umgebungs- Gerät hinzufügen: Ein neues informationen: Zeigt die... - Seite 25 GERÄTE BILDSCHIRM Der Gerätebildschirm ist der Hauptsteuerungsbildschirm für die Klimaanlage und bietet Zugriff auf die Bedienelemente, um die Funktionen und Einstellungen zu ändern. Name eingeben: Zurück: Zurück zum Home Screen Name des Klimagerätes ändern. Aktuelle Raum Temperatur: Aktueller Modus: Zeigt die aktuelle Zeigt des aktuellen Raumtemperatur an Betriebsmodus an.
-
Seite 26: Smart Scenes / Automation
SMARTE SZENEN Smart Scenes ist ein leistungsstarkes Tool, das die Möglichkeit bietet, den Betrieb der Klimaanlage sowohl an die Bedingungen im Raum, als auch an äußere Einflüsse anzupassen. Dies gibt dem Benutzer die Möglichkeit, viel intelligentere Aktionen festzulegen. Diese sind in die zwei Kategorien Scene und Automation aufgeteilt. SZENE Szene ermöglicht das Hinzufügen einer One-Touch-Schaltfläche zum Startbildschirm. - Seite 27 . Sobald alle erforderlichen Funktionen hinzugefügt wurden, drücken Sie die Schaltfläche Speichern in der oberen rechten Ecke, um Ihre neue Szene abzuschließen und zu speichern...
-
Seite 28: Automatisierung
AUTOMATISIERUNG Die Automatisierung ermöglicht die Einrichtung einer automatischen Aktion für das Gerät. Dies kann durch Uhrzeit, Innentemperatur, Raumluftfeuchtigkeit, Wetterbedingungen und eine Reihe weiterer Einflüsse ausgelöst werden. 2. Drücken Sie „+” in der rechten 3. Wählen Sie Automation um eine 1. Drücken Sie auf Smart Scene oberen Ecke, um eine Smart Scene neue Automation zu erstellen unten auf dem Home Screen... - Seite 29 6. Wählen Sie die Funktion aus, 7. Sobald alle erforderlichen Funktionen hinzugefügt wurden, stellen Sie den Wert für die drücken Sie die Schaltfläche Funktion ein und drücken Sie Speichern in der oberen rechten dann die Zurück-Taste in der Ecke, um Ihre neue Szene oberen rechten Ecke, um zum abzuschließen und zu speichern.
- Seite 30 PROFILE TAB Auf der Registerkarte „Profil“ haben Sie die Möglichkeit, sowohl Ihre Angaben zu bearbeiten als auch die zusätzlichen Funktionen des Geräts zu nutzen. DEN NAMEN IHRES GERÄTS ÄNDERN Wenn Sie sich in einem der Gerätebildschirme befinden, können Sie auf weitere Einstellungen für das Gerät zugreifen, indem Sie auf die drei Punkte in der oberen rechten Ecke drücken.
-
Seite 31: Fehlerbehebung
FEHLERBEHEBUNG Reparieren oder zerlegen Sie die Klimaanlage nicht. Unqualifizierte Reparaturen führen zum Erlöschen der Garantie und können zu Fehlfunktionen führen, die Verletzungen und Sachschäden verursachen können. Verwenden Sie es nur gemäß den Anweisungen in diesem Benutzerhandbuch und führen Sie nur die hier empfohlenen Vorgänge durch. Problem Grund Lösung... -
Seite 32: Fehler Codes
FEHLER CODES Fehler Fehler Fehler Beschreibung Fehler Beschreibung Code Code Kompressor IPM Fehler EE Fehler (außen) Schutz vor abnormaler Temperatur des PFC/IPM Fehler Rückluftsensors Kompressor Start Fehler Überhitzungsschutz oben auf dem Kompressor Kompressor läuft außer Tritt Abnormale Kühlmittelzirkulation Ausfall der Standorterkennungsschleife Abgastemperaturschutz Phasenstrom- Spulenrohr-Überlastschutz (im Freien) -
Seite 33: Technische Daten
TECHNISCHE DATEN Model Uniclim Kühl- und Heizleistung 2,93 kW / 2,35 kW Nennleistungsaufnahme Kühlen / Heizen 1.120 W / 745 W Betriebsstrom Kühlen / Heizen 5.0 A Volumenstrom 500 m Kompressor Rotary, 290 g R290 Gas Schallleistungspegel 58 dB(A) Thermostat 16 - 30°C Entfeuchtungsleistung 24 l/Tag...
