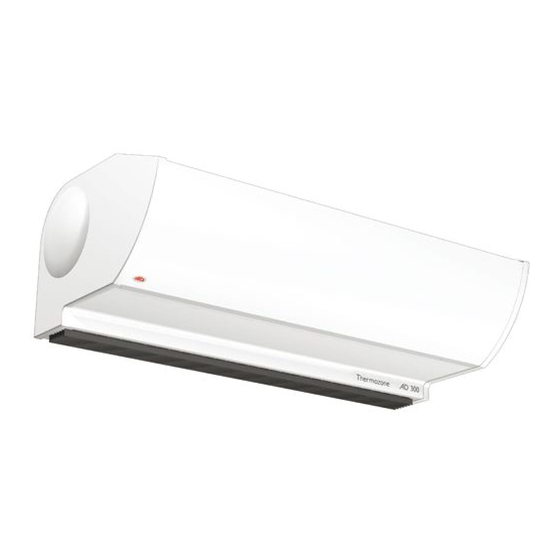

Inhaltszusammenfassung für Frico AD300W series

  • Seite 2 AD300W/ AD400W 1025/1565/2028 Inlet DN20(3/4") Knockout Ø23 Outlet DN20(3/4") Ø7 Ø14 To open...
  • Seite 3 AD300W/ AD400W Min 120 mm Min 50 mm 22003/22004 Min 600mm...
  • Seite 5 AD300W/ AD400W Level 1 AD300W / AD400W...
  • Seite 6 AD300W/ AD400W Level 2 AD300W / AD400W...
  • Seite 7 AD300W/ AD400W Level 3 AD300W / AD400W...
  • Seite 32 AD300W/ AD400W Montage- und Betriebsanleitung Allgemeine Anweisungen Wandmontage Bitte lesen Sie diese Anweisungen vor der Installation 1. Befestigen Sie die Konsolen an der Wand, siehe und Nutzung gründlich durch. Bewahren Sie diese Anlei- Abb. A oder B, Seite 3 tung zum späteren Nachschlagen gut auf. 2.
  • Seite 33 AD300W/ AD400W Wasseranschluss Filterwechsel Der Luftschleier hat Heizregister mit Aluminium-lamel- 1 Trennen Sie das Gerät vom Netz. len (Lamellenabstand 2 mm) mit Kupferrohren zum 2 Nehmen Sie die Frontplatte ab, indem Sie mit einem Anschluss an eine geschlossene Heizanlage. Schraubendreher o.ä. in die zwei Öffnungen (Ø Das Heizregister darf nicht an ein Wassersystem mit 5mm) unterhalb des Plattenrandes drücken, bis es Druck vom Zulauf oder an ein offenes Wasser-system...
  • Seite 34 AD300W/ AD400W Wasserregelung VR20/25, Ventilsatz Damit der Luftschleier vom Wasserzulauf getrennt werden kann, (falls der Luftschleier oder das Heizregis- • SD20, Stellmotor Ein/Aus ter entfernt werden soll) wird ein Ventil-satz benötigt. Ein Thermostat öffnet oder schließt das 2-stufige, motor- Ein eingebautes Thermostat steuert die Wassermenge / betriebene Ventil und regelt dadurch die Wärmezufuhr Wärmeleistung.
  • Seite 35 AD300W/ AD400W AD310W AD315W AD320W Leistung, 80/60°C [kW] Spannung, Stellmotor 16 / 21 25 / 37 32 / 45 Strom, Stellmotor 230~ 230~ 230~ Luftmenge Wassermenge 1150/1800 1700/3000 2300/3600 Geräuschpegel [dB(A)] Gewicht [kg] 44/57 46/59 47/60 Länge [mm] Schutzart 1025 1565 2028 Max.
