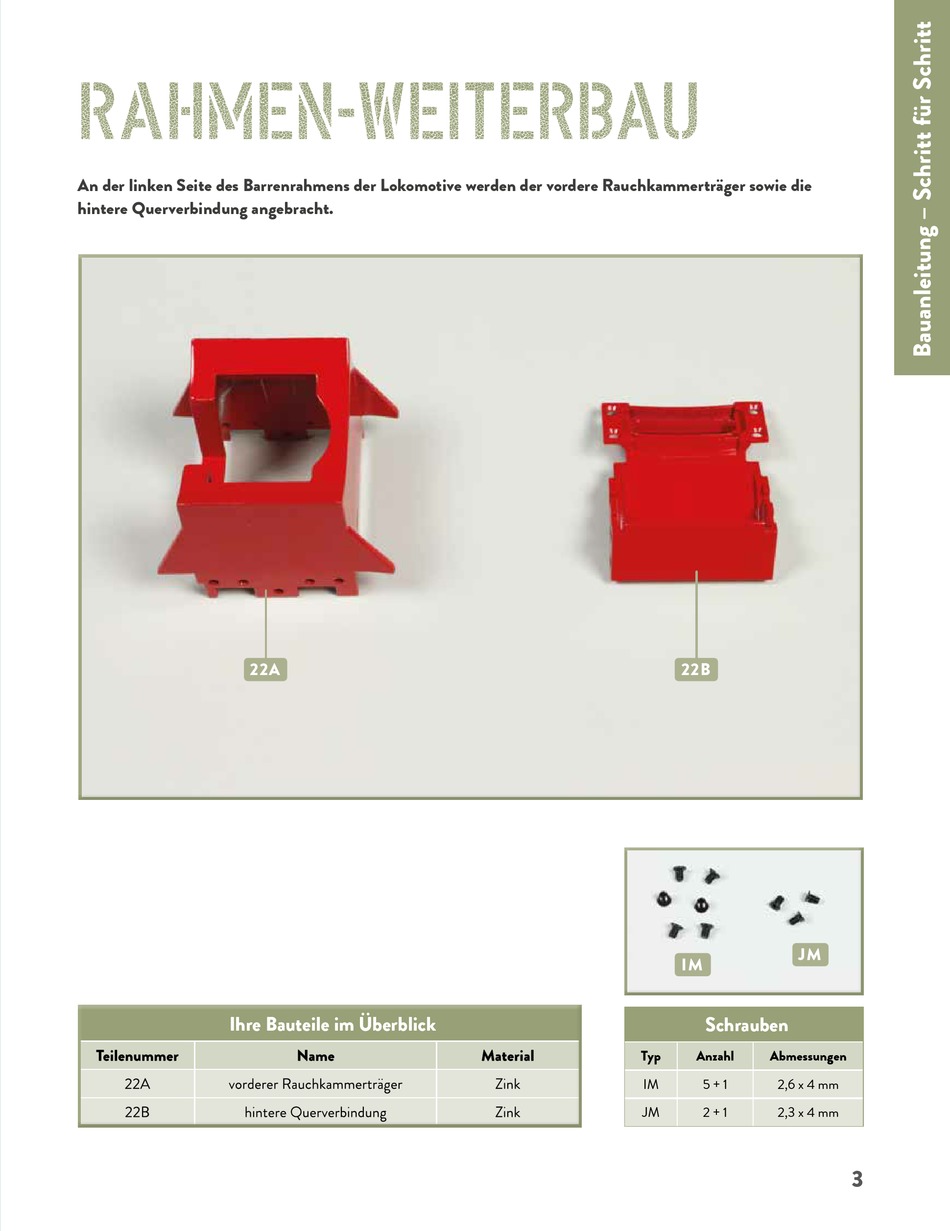

rahmen-weiterbau
An der linken Seite des Barrenrahmens der Lokomotive werden der vordere Rauchkammerträger sowie die
hintere Querverbindung angebracht.
22A
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
22B
JM
IM
Schrauben
Typ
Anzahl
Abmessungen
IM
5 + 1
2,6 x 4 mm
JM
2 + 1
2,3 x 4 mm
3
