Rahmen-arbeiten
In dieser Bauanleitung werden der Nachlaufradsatz und die beiden Radsätze des Drehgestells durch robustere
Ersatz-Radsätze aus Stahl ersetzt. Das hintere Pendelblech, die Achslager des Kuppelrads und zwei Ölsperren
werden am Rahmen befestigt.
57C

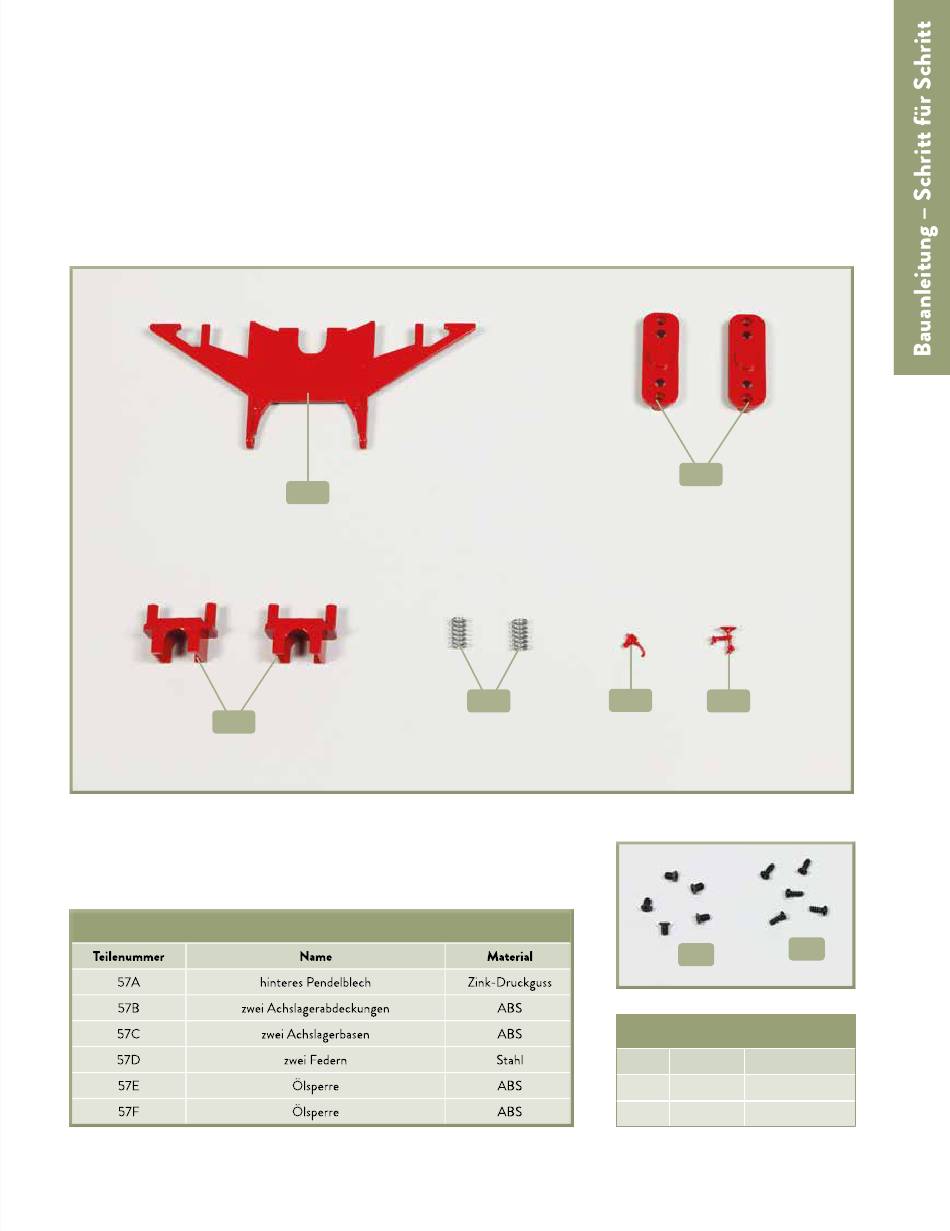

Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
57A
57E
57D
Typ
IM
HP
57B
57F
HP
IM
Schrauben
Anzahl
Abmessungen
4+ 1
2,6 x 4 mm
4+1
2,3 x 5 mm
3
