kuppelrad-arbeiten

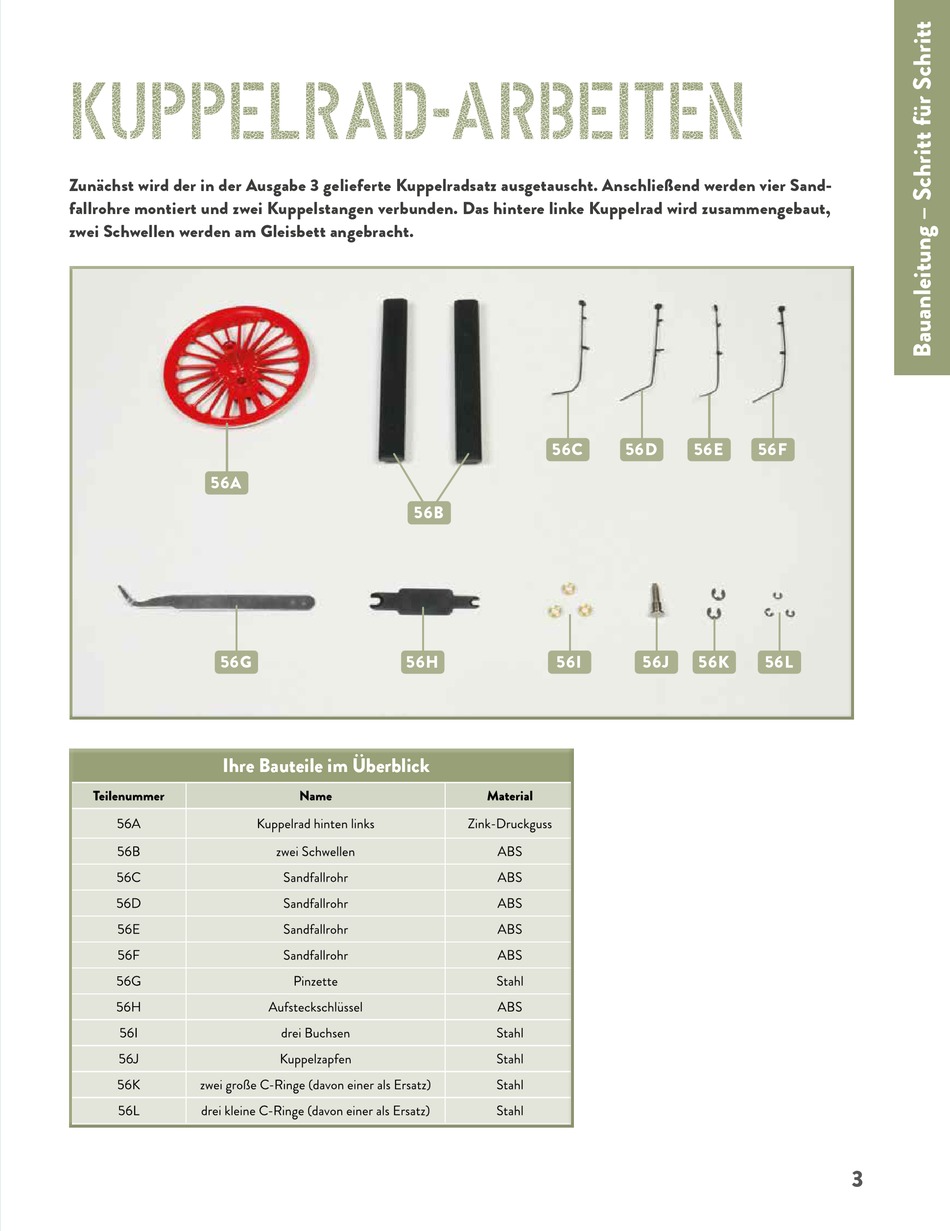

Zunächst wird der in der Ausgabe 3 gelieferte Kuppelradsatz ausgetauscht. Anschließend werden vier Sand-
fallrohre montiert und zwei Kuppelstangen verbunden. Das hintere linke Kuppelrad wird zusammengebaut,
zwei Schwellen werden am Gleisbett angebracht.
56A
56G
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
56C
56B
56H
56I
56D
56E
56F
56J
56K
56L
3
