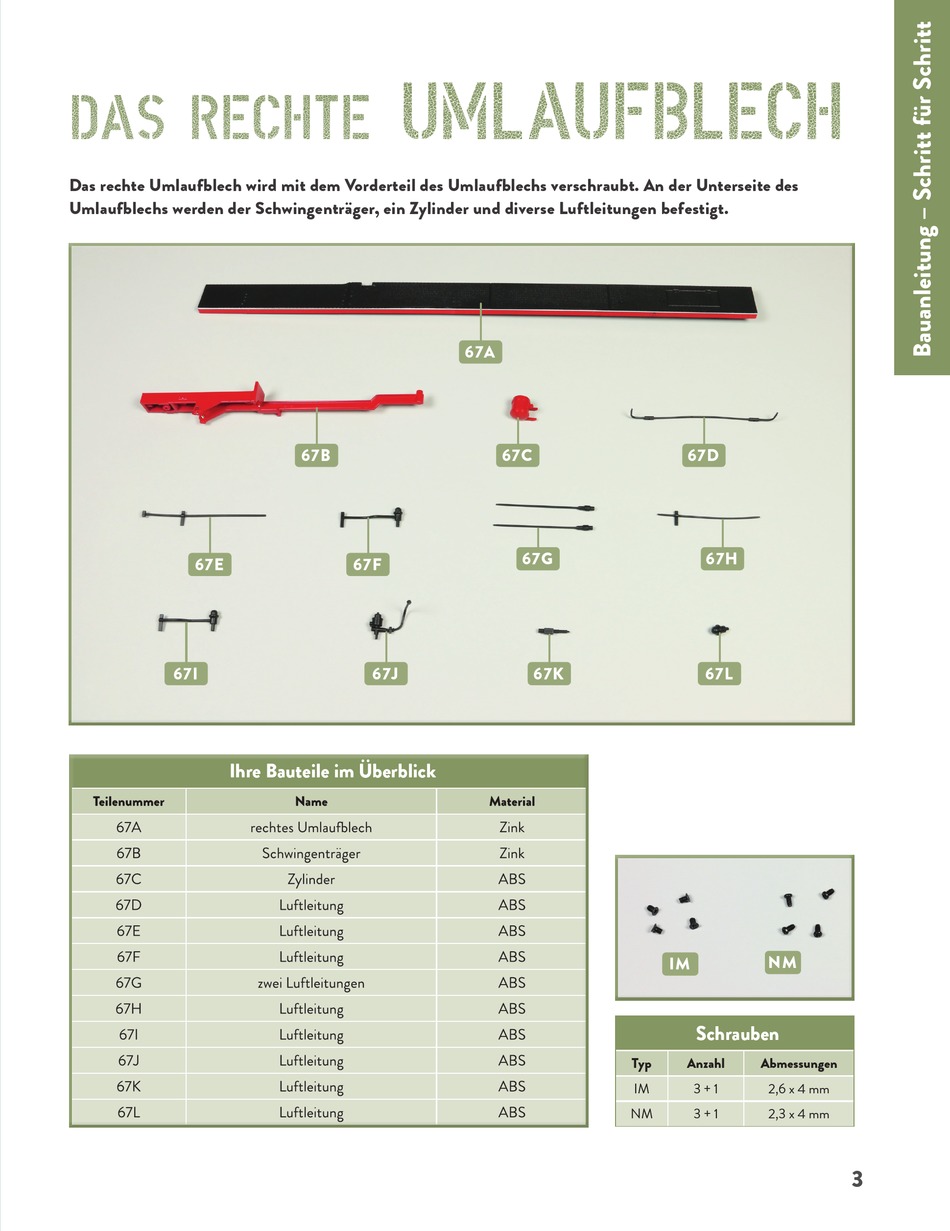

Das rechte Umlaufblech wird mit dem Vorderteil des Umlaufblechs verschraubt. An der Unterseite des
Umlaufblechs werden der Schwingenträger, ein Zylinder und diverse Luftleitungen befestigt.
67E
67I
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
Umlaufblech
67A
67B
67F
67J
67C
67G
67K
IM
Typ
IM
NM
67D
67H
67L
NM
Schrauben
Anzahl
Abmessungen
3 + 1
2,6 x 4 mm
3 + 1
2,3 x 4 mm
3
