Arbeiten am
Der vierte Abschnitt des Bahnsteigs erhält ein Endstück und wird mit der großen Bahnsteigbaugruppe
verbunden. Zwei weitere Bohlen der Bahnsteigkante werden montiert.
130A
130D

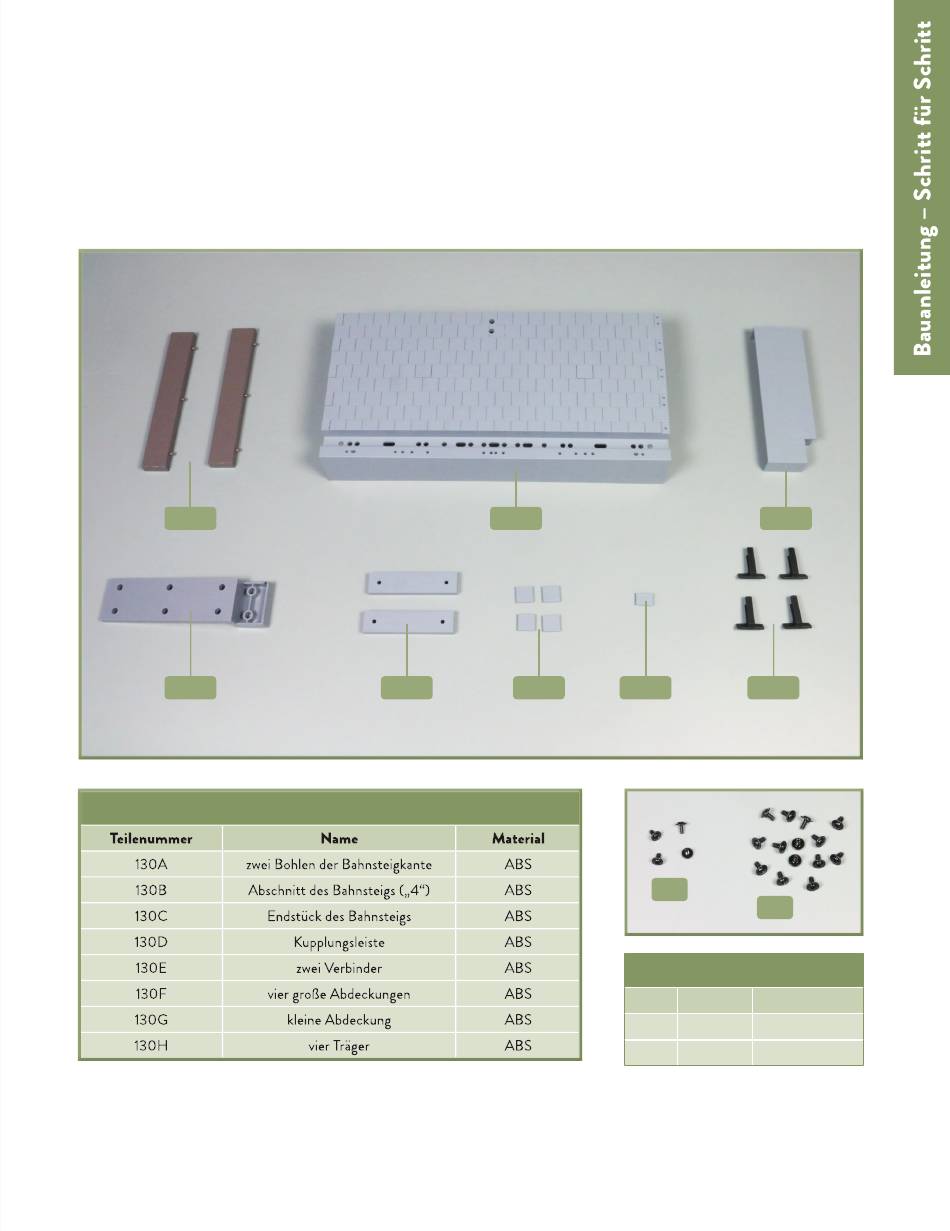

Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
bahnsteig
130B
130E
130F
( III)
130C
130G
130H
VP
WP
Schrauben
Typ
Anzahl
Abmessungen
VP
3 + 1
2,3 x 5 x 6 mm
WP
13 + 1
2,6 x 6 x 7 mm
3
