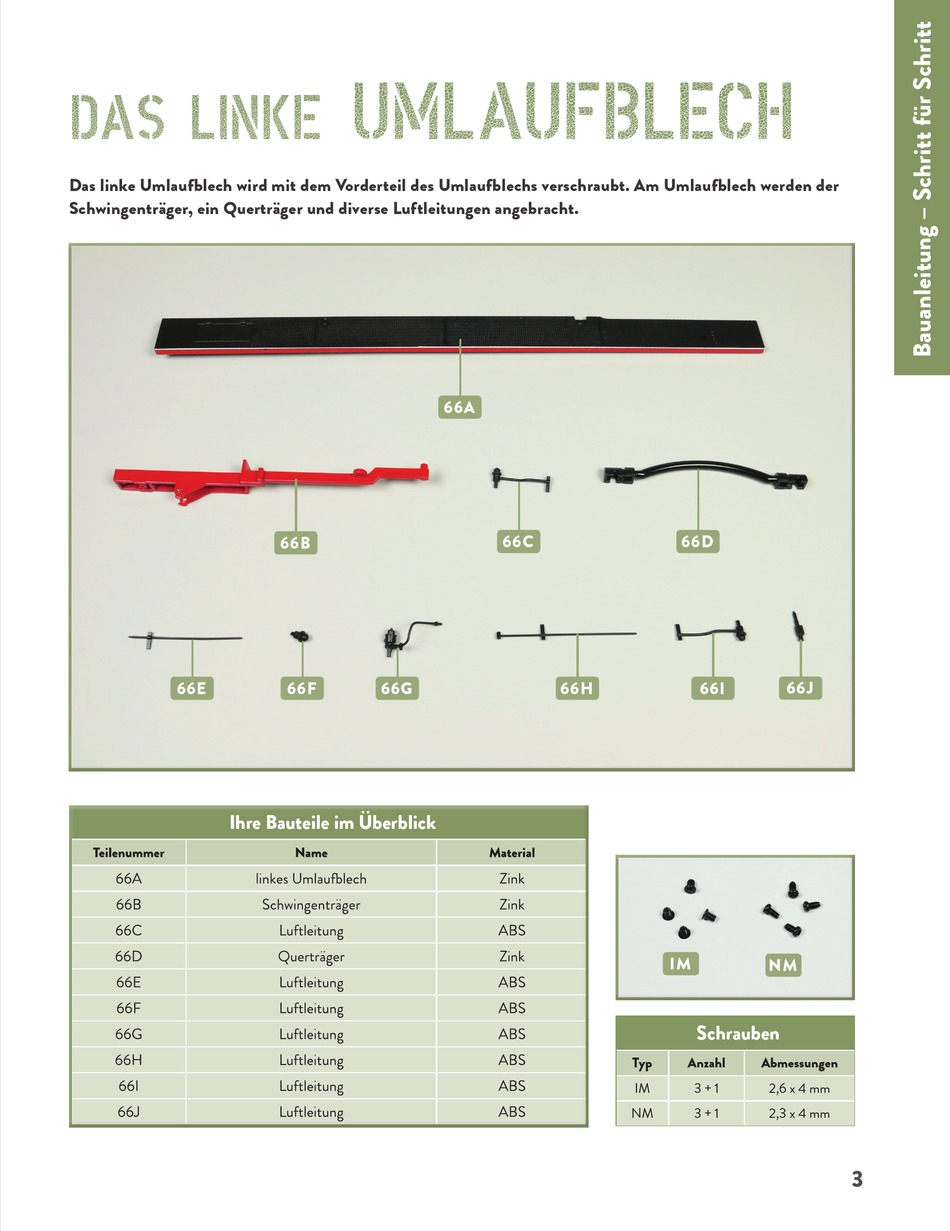

Das linke
Das linke Umlaufblech wird mit dem Vorderteil des Umlaufblechs verschraubt. Am Umlaufblech werden der
Schwingenträger, ein Querträger und diverse Luftleitungen angebracht.
66E
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
Umlaufblech
66A
66B
66F
66G
66C
66D
66H
IM
Typ
IM
NM
66I
66J
NM
Schrauben
Anzahl
Abmessungen
3 + 1
2,6 x 4 mm
3 + 1
2,3 x 4 mm
3
Werbung
Verwandte Anleitungen für Hachette Baureihe 01
Inhaltszusammenfassung für Hachette Baureihe 01
- Seite 1 Umlaufblech Das linke Das linke Umlaufblech wird mit dem Vorderteil des Umlaufblechs verschraubt. Am Umlaufblech werden der Schwingenträger, ein Querträger und diverse Luftleitungen angebracht. Ihre Bauteile im Überblick Ihre Bauteile im Überblick Schrauben Anzahl Abmessungen 3 + 1 2,6 x 4 mm 3 + 1 2,3 x 4 mm...
- Seite 2 SCHRITT 1: Weiterbau des Umlaufblechs Legen Sie drei Schrauben und das linke Umlaufblech (mit der Oberseite nach unten) auf Ihre Arbeitsplatte. Nehmen Sie die Frontverkleidung und fügen Sie sie mit dem Umlaufblech zusammen, wie es der Pfeil andeutet. Fixieren Sie die Frontverkleidung am Umlaufblech , indem Sie drei Schrauben...
- Seite 3 Die Luftleitung ist korrekt an beiden Teilen des Umlaufblechs, , festgeklebt. Nehmen Sie die Luftleitung versehen Sie deren vorderes Ende sowie deren langes Zapfenende mit etwas Sekundenkleber. Das Leitungsende wird an der Aufnahme fixiert, die sich hinten an der Luftleitung befindet, der Zapfen (auf den der Pfeil weist) in der Aufnahme des Umlaufblechs Fixieren Sie die Luftleitung...
- Seite 4 Nehmen Sie die Luftleitung versehen Sie deren vorderes Ende sowie deren langes Zapfenende mit etwas Sekundenkleber. Das Leitungsende wird an der Aufnahme der Luftleitung fixiert, der Zapfen in der Aufnahme des Umlaufblechs Die Luftleitung wird an der Luftleitung und an der Aufnahme des Umlaufblechs festgeklebt.
- Seite 5 Legen Sie den Schwingenträger bereit. Kleben Sie die Luftleitung der Aufnahme des Trägers fest. Ihre Ausrichtung ist durch den abgeflachten Zapfen vorgegeben. Befestigen Sie den Schwingenträger mit drei Schrauben an der Unterseite des Umlaufblechs bzw. Das hintere Ende des Schwingenträgers sitzt über dem Bügel des Querträgers , wie es das Foto zeigt.
