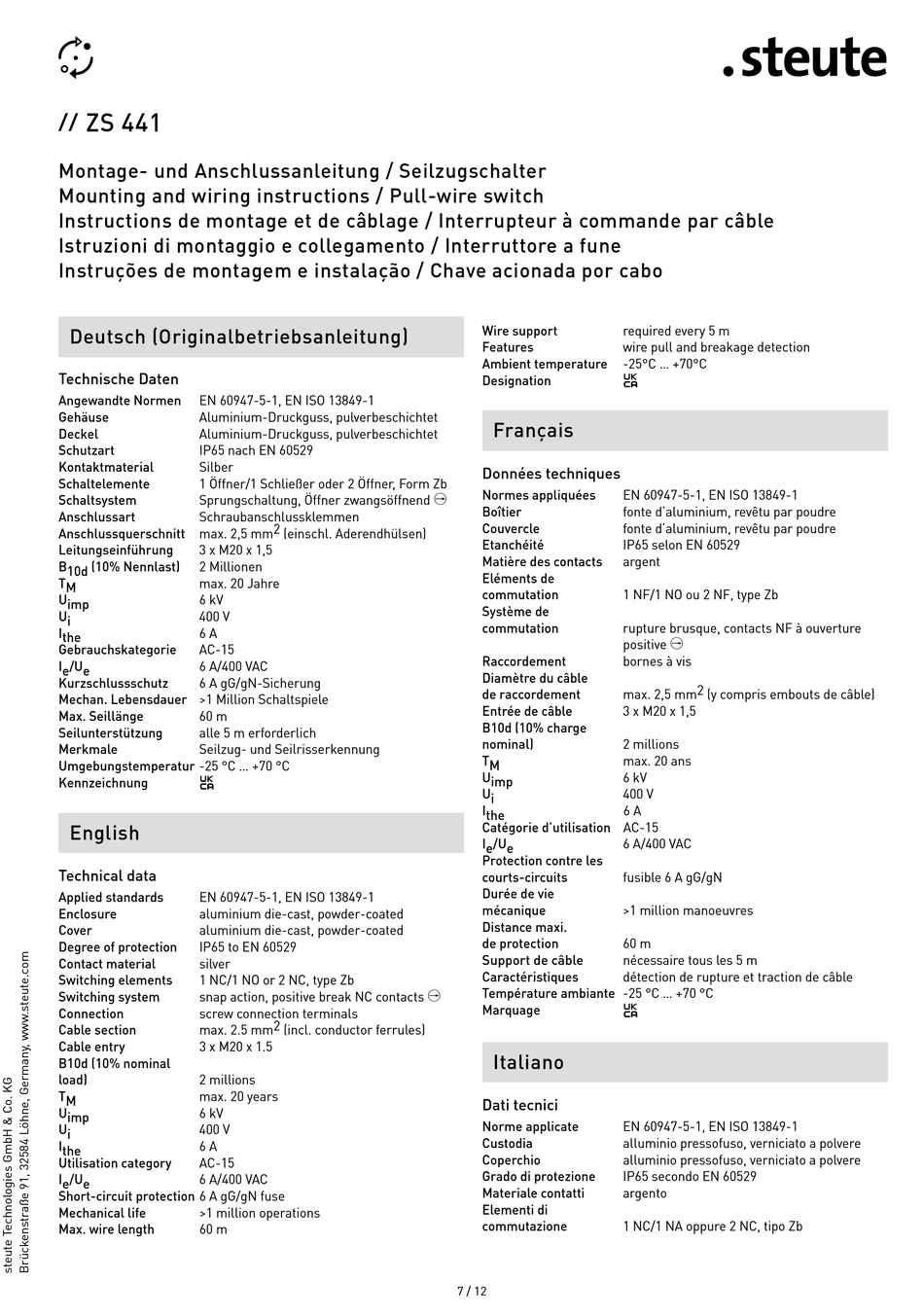

ZS 441
//
Montage- und Anschlussanleitung / Seilzugschalter
Mounting and wiring instructions / Pull-wire switch
Instructions de montage et de câblage / Interrupteur à commande par câble
Istruzioni di montaggio e collegamento / Interruttore a fune
Instruções de montagem e instalação / Chave acionada por cabo
Deutsch (Originalbetriebsanleitung)
Technische Daten
Angewandte Normen EN 60947-5-1, EN ISO 13849-1
Gehäuse Aluminium-Druckguss, pulverbeschichtet
Deckel Aluminium-Druckguss, pulverbeschichtet
Schutzart IP65 nach EN 60529
Kontaktmaterial Silber
Schaltelemente 1 Öffner/1 Schließer oder 2 Öffner, Form Zb
Schaltsystem Sprungschaltung, Öffner zwangsöffnend
Anschlussart Schraubanschlussklemmen
Anschlussquerschnitt max. 2,5 mm 2 (einschl. Aderendhülsen)
Leitungseinführung 3 x M20 x 1,5
B 10d (10% Nennlast) 2 Millionen
T M max. 20 Jahre
U imp 6 kV
U i 400 V
I the 6 A
Gebrauchskategorie AC-15
I e /U e 6 A/400 VAC
Kurzschlussschutz 6 A gG/gN-Sicherung
Mechan. Lebensdauer >1 Million Schaltspiele
Max. Seillänge 60 m
Seilunterstützung alle 5 m erforderlich
Merkmale Seilzug- und Seilrisserkennung
Umgebungstemperatur -25 °C ... +70 °C
Kennzeichnung
Ô
English
Technical data
Applied standards EN 60947-5-1, EN ISO 13849-1
Enclosure aluminium die-cast, powder-coated
Cover aluminium die-cast, powder-coated
Degree of protection IP65 to EN 60529
Contact material silver
Switching elements 1 NC/1 NO or 2 NC, type Zb
Switching system snap action, positive break NC contacts
Connection screw connection terminals
max. 2.5 mm 2 (incl. conductor ferrules)
Cable section
Cable entry 3 x M20 x 1.5
B10d (10% nominal
load) 2 millions
T M max. 20 years
U imp 6 kV
U i 400 V
I the 6 A
Utilisation category AC-15
I e /U e 6 A/400 VAC
Short-circuit protection 6 A gG/gN fuse
Mechanical life >1 million operations
Max. wire length 60 m
Wire support
Features
Ambient temperature
Designation
Français
Données techniques
Normes appliquées
A
Boîtier
Couvercle
Etanchéité
Matière des contacts
Eléments de
commutation
Système de
commutation
Raccordement
Diamètre du câble
de raccordement
Entrée de câble
B10d (10% charge
nominal)
T M
U imp
U i
I the
Catégorie d'utilisation AC-15
I e /U e
Protection contre les
courts-circuits
Durée de vie
mécanique
Distance maxi.
de protection
Support de câble
Caractéristiques
Température ambiante -25 °C ... +70 °C
A
Marquage
Italiano

Dati tecnici

Norme applicate
Custodia
Coperchio
Grado di protezione
Materiale contatti
Elementi di
commutazione
7 / 12
required every 5 m
wire pull and breakage detection
-25°C ... +70°C
Ô
EN 60947-5-1, EN ISO 13849-1
fonte d'aluminium, revêtu par poudre
fonte d'aluminium, revêtu par poudre
IP65 selon EN 60529
argent
1 NF/1 NO ou 2 NF, type Zb
rupture brusque, contacts NF à ouverture
positive
A
bornes à vis
max. 2,5 mm 2 (y compris embouts de câble)
3 x M20 x 1,5
2 millions
max. 20 ans
6 kV
400 V
6 A
6 A/400 VAC
fusible 6 A gG/gN
>1 million manoeuvres
60 m
nécessaire tous les 5 m
détection de rupture et traction de câble
Ô
EN 60947-5-1, EN ISO 13849-1
alluminio pressofuso, verniciato a polvere
alluminio pressofuso, verniciato a polvere
IP65 secondo EN 60529
argento
1 NC/1 NA oppure 2 NC, tipo Zb
