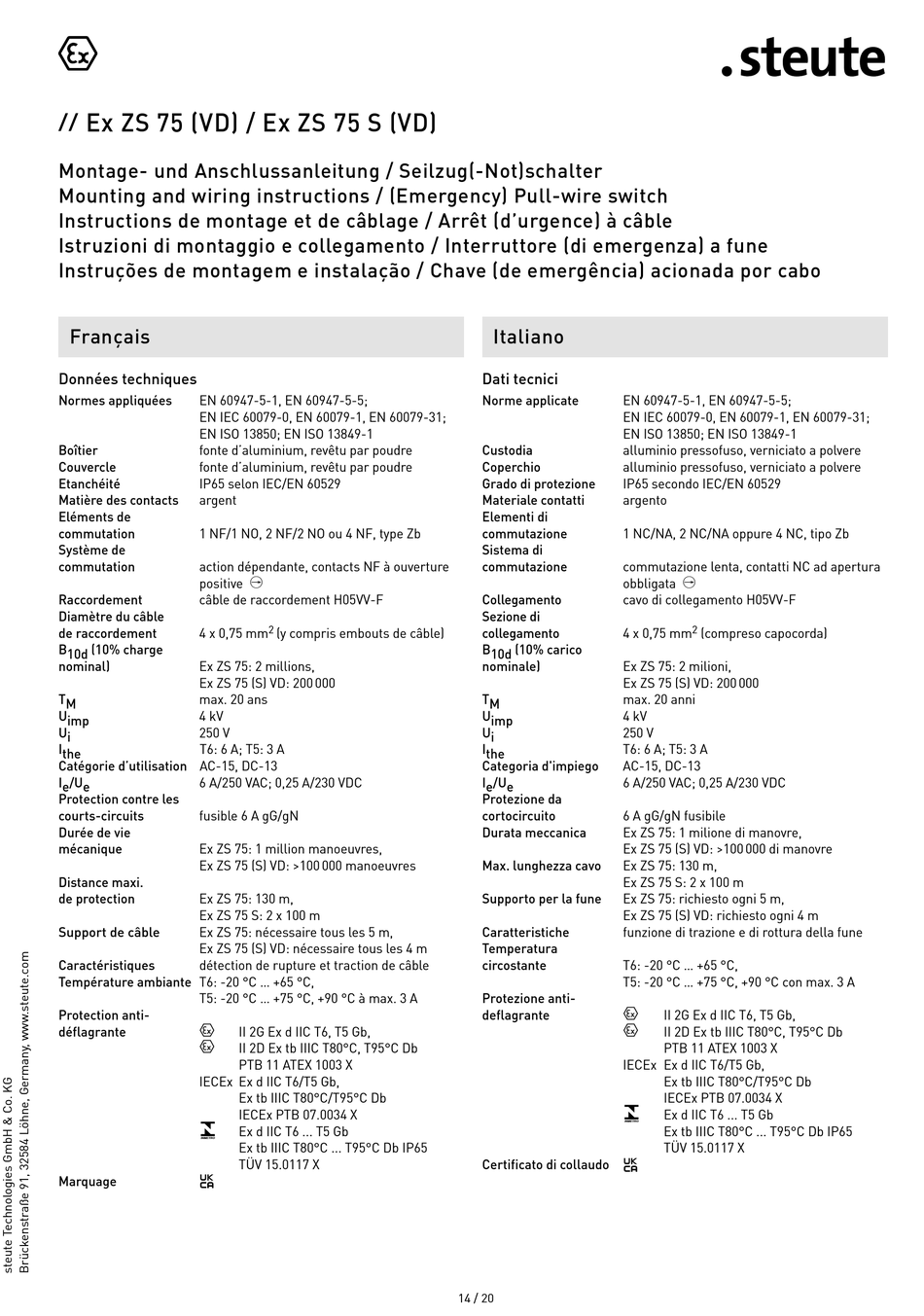

Ex ZS 75 (VD) / Ex ZS 75 S (VD)
//
Montage- und Anschlussanleitung / Seilzug(-Not)schalter
Mounting and wiring instructions / (Emergency) Pull-wire switch
Instructions de montage et de câblage / Arrêt (d'urgence) à câble
Istruzioni di montaggio e collegamento / Interruttore (di emergenza) a fune
Instruções de montagem e instalação / Chave (de emergência) acionada por cabo
Français
Données techniques
Normes appliquées EN 60947-5-1, EN 60947-5-5;
EN IEC 60079-0, EN 60079-1, EN 60079-31;
EN ISO 13850; EN ISO 13849-1
Boîtier fonte d'aluminium, revêtu par poudre
Couvercle fonte d'aluminium, revêtu par poudre
Etanchéité IP65 selon IEC/EN 60529
Matière des contacts argent
Eléments de
commutation 1 NF/1 NO, 2 NF/2 NO ou 4 NF, type Zb
Système de
commutation action dépendante, contacts NF à ouverture
positive
Raccordement câble de raccordement H05VV-F
Diamètre du câble
de raccordement 4 x 0,75 mm
B 10d (10% charge
nominal) Ex ZS 75: 2 millions,
Ex ZS 75 (S) VD: 200 000
T M max. 20 ans
U imp 4 kV
U i 250 V
I the T6: 6 A; T5: 3 A
Catégorie d'utilisation AC-15, DC-13
I e /U e 6 A/250 VAC; 0,25 A/230 VDC
Protection contre les
courts-circuits fusible 6 A gG/gN
Durée de vie
mécanique Ex ZS 75: 1 million manoeuvres,
Ex ZS 75 (S) VD: >100 000 manoeuvres
Distance maxi.
de protection Ex ZS 75: 130 m,
Ex ZS 75 S: 2 x 100 m
Support de câble Ex ZS 75: nécessaire tous les 5 m,
Ex ZS 75 (S) VD: nécessaire tous les 4 m
Caractéristiques détection de rupture et traction de câble
Température ambiante T6: -20 °C ... +65 °C,
T5: -20 °C ... +75 °C, +90 °C à max. 3 A
Protection anti-
déflagrante
L
L
IECEx Ex d IIC T6/T5 Gb,
f
Marquage
Ô
A
2
(y compris embouts de câble)
II 2G Ex d IIC T6, T5 Gb,
II 2D Ex tb IIIC T80°C, T95°C Db
PTB 11 ATEX 1003 X
Ex tb IIIC T80°C/T95°C Db
IECEx PTB 07.0034 X
Ex d IIC T6 ... T5 Gb
Ex tb IIIC T80°C ... T95°C Db IP65
TÜV 15.0117 X
Italiano

Dati tecnici

Norme applicate EN 60947-5-1, EN 60947-5-5;
EN IEC 60079-0, EN 60079-1, EN 60079-31;
EN ISO 13850; EN ISO 13849-1
Custodia alluminio pressofuso, verniciato a polvere
Coperchio alluminio pressofuso, verniciato a polvere
Grado di protezione IP65 secondo IEC/EN 60529
Materiale contatti argento
Elementi di
commutazione 1 NC/NA, 2 NC/NA oppure 4 NC, tipo Zb
Sistema di
commutazione commutazione lenta, contatti NC ad apertura
obbligata
Collegamento cavo di collegamento H05VV-F
Sezione di
collegamento 4 x 0,75 mm
B 10d (10% carico
nominale) Ex ZS 75: 2 milioni,
Ex ZS 75 (S) VD: 200 000
T M max. 20 anni
U imp 4 kV
U i 250 V
I the T6: 6 A; T5: 3 A
Categoria d'impiego AC-15, DC-13
I e /U e 6 A/250 VAC; 0,25 A/230 VDC
Protezione da
cortocircuito 6 A gG/gN fusibile
Durata meccanica Ex ZS 75: 1 milione di manovre,
Ex ZS 75 (S) VD: >100 000 di manovre
Max. lunghezza cavo Ex ZS 75: 130 m,
Ex ZS 75 S: 2 x 100 m
Supporto per la fune Ex ZS 75: richiesto ogni 5 m,
Ex ZS 75 (S) VD: richiesto ogni 4 m
Caratteristiche funzione di trazione e di rottura della fune
Temperatura
circostante T6: -20 °C ... +65 °C,
T5: -20 °C ... +75 °C, +90 °C con max. 3 A
Protezione anti-
deflagrante
L
L
IECEx Ex d IIC T6/T5 Gb,
f
Certificato di collaudo
Ô
14 / 20
A
2
(compreso capocorda)
II 2G Ex d IIC T6, T5 Gb,
II 2D Ex tb IIIC T80°C, T95°C Db
PTB 11 ATEX 1003 X
Ex tb IIIC T80°C/T95°C Db
IECEx PTB 07.0034 X
Ex d IIC T6 ... T5 Gb
Ex tb IIIC T80°C ... T95°C Db IP65
TÜV 15.0117 X
