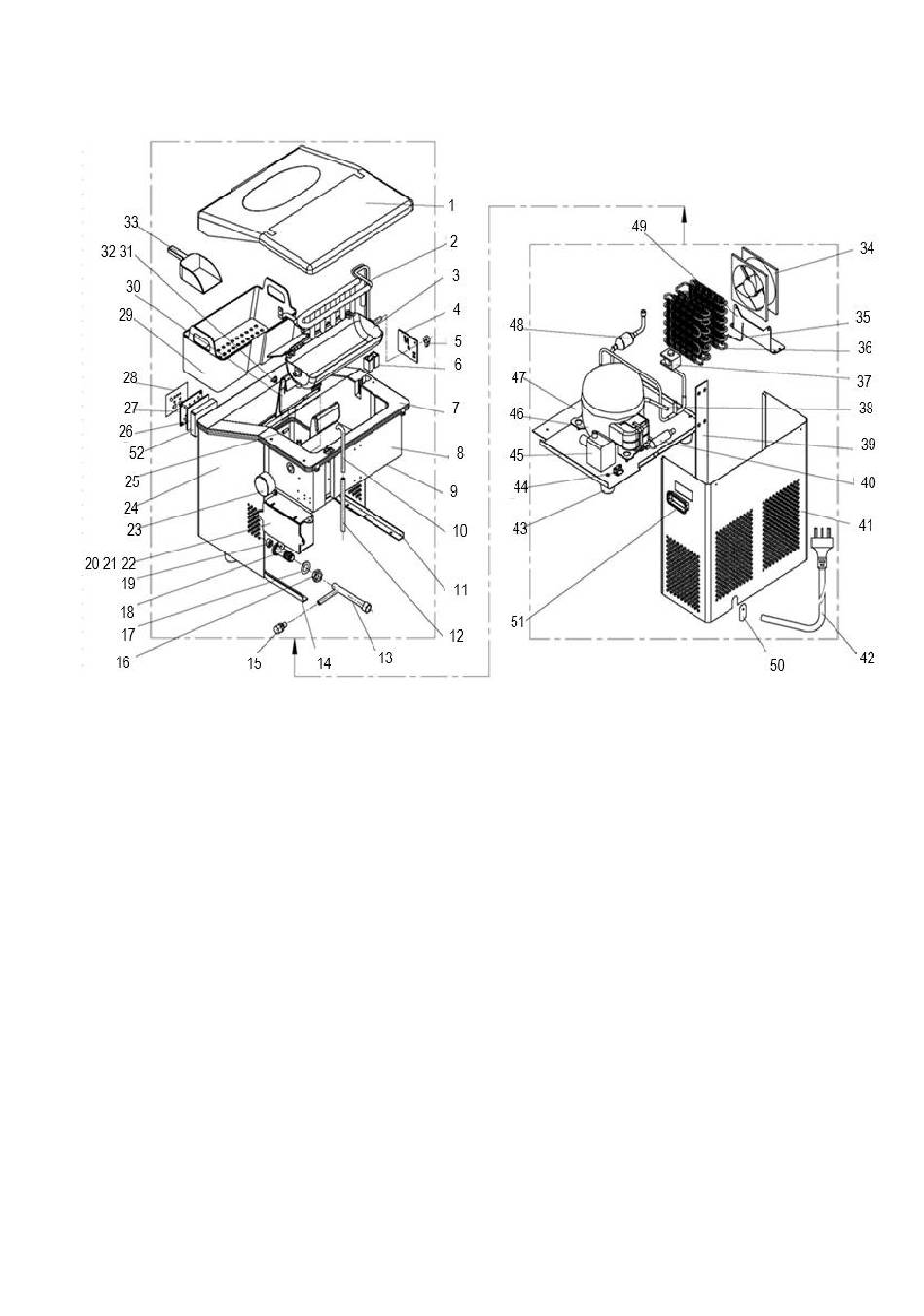

EXPLOSIONSZEICHNUNG:
EXPLOSIONSZEICHNUNG - Legende
1 Complete door
2 Evaporator
3 Water box
4 Micro switch
5 Blocking piece
6 Inner Liner cover
7 Inner Liner
8 Inner Liner insulation
9 Sheet
10 Water line inlet pipe
11 Left corner support
12 Silicone tube
13 T pipe for water drainage
14 Right corner support
15 Water outlet srewing
16 Nut for water outle
17 Seal washer for water outlet pipe
18 Drainage
19 Filter screen
20 Box for main control board
Stand 05/23 SvN
1 Komplette Tür
2 Verdampfer
3 Wasserwanne (325-5115)
4 Mikroschalter (325-5045)
5 Hebel
6 Abdeckung der Innenverkleidung
7 Innenverkleidung
8 Innenisolierung
9 Platte aus Blech
10 Wasserleitungseinlaufrohr
11 Bügel links
12 Schlauch
13 T-Schlauch
14 Verstärkung rechte Ecke
15 Ablaufverschraubung (325-5041)
16 Mutter für Ablaufverschraubung
17 Dichtung für Ablaufverschraubung
18 Auslauf
19 Filter/Sieb (325-5049)
20 Box für Steuerplatine
