Saro EB 15 PRO Betriebsanleitung
Eiswürfelbereiter
Verwandte Anleitungen für Saro EB 15 PRO
Inhaltszusammenfassung für Saro EB 15 PRO

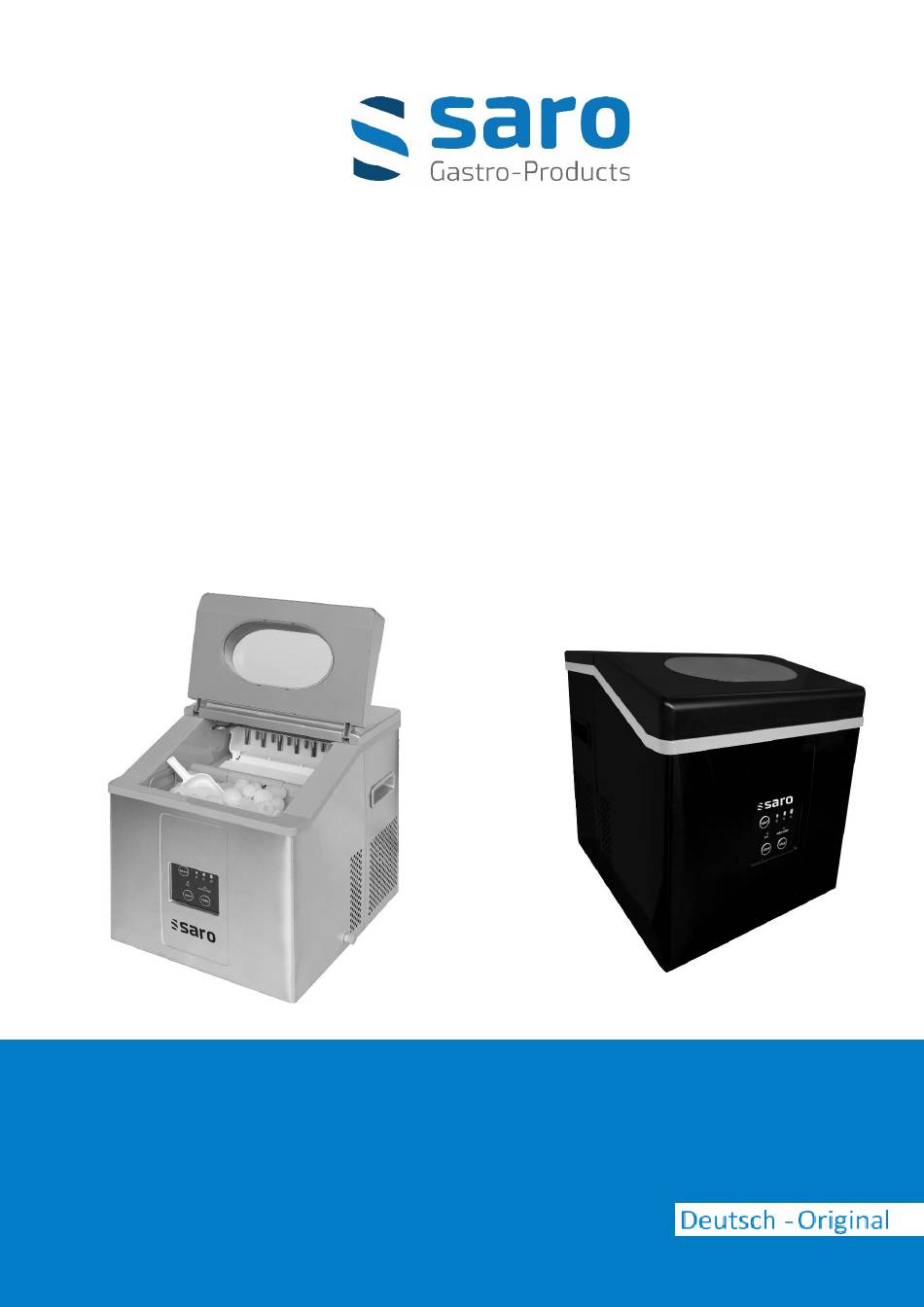

- Seite 1 Betriebsanleitung Eiswürfelbereiter Modell EB 15 PRO / EB 15 S PRO Art-Nr.: 325-1020 / 325-1023 325-1023 325-1020 EB 15 S PRO EB 15 PRO...
-
Seite 2: Inhaltsverzeichnis
Seite 2 von 16 INHALT LIEFERUMFANG ..........................3 NORMEN UND RICHTLINIEN ......................3 TECHNISCHE ÜBERSICHT ....................... 4 SYMBOLERKLÄRUNGEN ........................5 ALLGEMEINE HINWEISE ........................6 SICHERHEITSHINWEISE ........................7 GERÄTEAUFSTELLUNG ........................8 GERÄTEANSCHLUSS ........................8 STRUKTUR UND TEILE ........................9 ERSTE INBETRIEBNAHME ....................... 9 BEDIENUNG - EINSTELLUNGEN .................... -
Seite 3: Lieferumfang
Cafés, Kantinen und Supermärkten entwickelt. Besonders eignet sich der Eiswürfelbereiter für die schnelle Produktion, einer größeren Menge von Eiswürfeln. Bitte lesen Sie sich die Betriebsanleitung, vor der Inbetriebnahme, aufmerksam durch. Wir wünschen Ihnen viel Spaß mit Ihrem neuen SARO-Produkt. LIEFERUMFANG •... -
Seite 4: Technische Übersicht
Seite 4 von 16 TECHNISCHE ÜBERSICHT Eiswürfelbereiter Modell EB 15 PRO EB 15 S PRO Bestell-Nr. 325-1020 325-1023 Material (Gehäuse) Edelstahl; (Deckel) Kunststoff Farbe grau schwarz Ein-/Ausschalter Ja (Rückseite) Anschlussvorbereitung Steckerfertig mit Schukostecker Menge der Eiswürfel Ca. 15 kg / 24 h Herstellung der Eiswürfel... -
Seite 5: Symbolerklärungen
Seite 5 von 16 SYMBOLERKLÄRUNGEN 05/2025 PL... -
Seite 6: Allgemeine Hinweise
Seite 6 von 16 ALLGEMEINE HINWEISE • Bewahren Sie diese Betriebsanleitung griffbereit in der Nähe des Gerätes auf. • Der Hersteller/Händler kann nicht verantwortlich gemacht werden für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen. • Bei Nichtbeachtung dieser Bedienungsanleitung ist die Sicherheit des Gerätes nicht mehr gewährleistet. •... -
Seite 7: Sicherheitshinweise
Seite 7 von 16 SICHERHEITSHINWEISE • Falsche Bedienung und unsachgemäße Behandlung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen. • Das Gerät ist weder geeignet noch vorgesehen für die Lagerung von Medikamenten oder leicht entzündlichen, brenn- baren oder explosiven Stoffen. •... -
Seite 8: Geräteaufstellung
Seite 8 von 16 GERÄTEAUFSTELLUNG Stellen Sie das Gerät in einem trockenen und ausreichend belüfteten Raum auf. Sorgen Sie dabei für einen sicheren Stand auf einem trockenen und rutschfesten Untergrund. Stellen Sie das Gerät mit der Rückseite mindestens 10 cm von der Wand entfernt auf, um jederzeit für genügend Luftzirkulation zu sorgen. -
Seite 9: Struktur Und Teile
Seite 9 von 16 STRUKTUR UND TEILE ERSTE INBETRIEBNAHME Vor der ersten Nutzung: Packen Sie das Gerät aus, überprüfen es auf Vollständigkeit und stellen Sie es auf (Siehe Geräteaufstellung). Säubern Sie das Gerät (siehe Reinigung). Schließen Sie das gesäuberte Kühlgerät (Siehe Geräteanschluss) an eine 230 V Steckdose an. 05/2025 PL... -
Seite 10: Bedienung - Einstellungen
Seite 10 von 16 BEDIENUNG - EINSTELLUNGEN - Öffnen Sie den Klappdeckel und füllen Sie Wasser in den Wassertank. Entnehmen Sie für diesen Vorgang den Eiswürfelvorratsbehälter. Befüllen Sie das Gerät nur bis zur Markierung mit Wasser. Setzen Sie den Vorratsbehälter wieder ein - Schließen Sie den Klappdeckel. -
Seite 11: Reinigung
Seite 11 von 16 REINIGUNG Außen- und Innenseiten mit einem feuchten, weichen Tuch ab- bzw. auswischen. Sie können ein leichtes Reinigungsmittel verwenden. Keine scharfen, bleichenden, ätzenden oder kratzenden Reinigungsmittel/Reinigungshilfen verwenden, die Oberflächen könnten dadurch beschädigt/zerkratzt werden. Reinigen Sie täglich den Vorratsbehälter, die Wasserwanne und den Eisschieber. Reinigen Sie von Zeit zu Zeit auch die Lüftungsschlitze, da Staub und Schmutz die Schlitze verschließen kann. -
Seite 12: Fehlersuche Und -Behebung
Seite 12 von 16 FEHLERSUCHE UND -BEHEBUNG Problem Ursache und Lösung Keine Kühlung Ist der Stecker eingesteckt? Ist die Steckdose in Ordnung? Ist die Sicherung defekt? Stromausfall? Somit die Stromversorgung des Gerätes wieder realisieren. Unbefriedigende Kühlleistung Direkte Sonneneinstrahlung? Gibt es eine Wärmequelle in der Nähe? Ist die Belüftung der Umgebung schlecht? Schließt der Deckel richtig? Ist die Deckeldichtungsleiste deformiert oder beschädigt? Starke Geräusche... -
Seite 13: Stromlaufplan
Seite 13 von 16 STROMLAUFPLAN Übersetzung zum Schaltplan: Operation Panel Bedienfeld SQ1 Switch 1 SQ1 Endschalter f. Wasserwanne 1 SQ2 Switch 2 SQ2 Schalter Endschalter f. Wasserwanne 2 Ice-full Sensor Sensor für Eisvoll Water level Sensor Wasserstandssensor Condenser Temp Sensor Temperatursensor Kondensator Fan Motor Lüftermotor... -
Seite 14: Explosionszeichnung
Seite 14 von 16 EXPLOSIONSZEICHNUNG: EXPLOSIONSZEICHNUNG - Legende Complete door Komplette Tür Evaporator Verdampfer Water box Wasserwanne (325-5115) Micro switch Mikroschalter (325-5045) Blocking piece Hebel Inner Liner cover Abdeckung der Innenverkleidung Inner Liner Innenverkleidung Inner Liner insulation Innenisolierung Sheet Platte aus Blech Water line inlet pipe Wasserleitungseinlaufrohr Left corner support... - Seite 15 Seite 15 von 16 Main control board Steuerplatine Turning motor Motor für Wasserschale (325-5047) Front panel Vorderseite Limit pole Anschlag für Wasserwanne Operation board Bedienplatine (325-5100) Fixing for operation board Fixierung für Bedienplatte Operation board sticker Bedienfolie (325-5105) Ice storage basket Eiskorb (325-5110) Drainig rack Ablaufblende...
-
Seite 16: Verpackungs-Entsorgung
Über Adressen und Öffnungszeiten von Sammelstellen informiert Sie Ihre zuständige Verwaltung. Nur so ist sichergestellt, dass Altgeräte fachgerecht entsorgt und verwertet werden. Vielen Dank! Made in P.R.C for: SARO Gastro-Products GmbH Sandbahn 6, 46446 Emmerich am Rhein, Germany Tel. +49 (0) 2822 9258-0...
