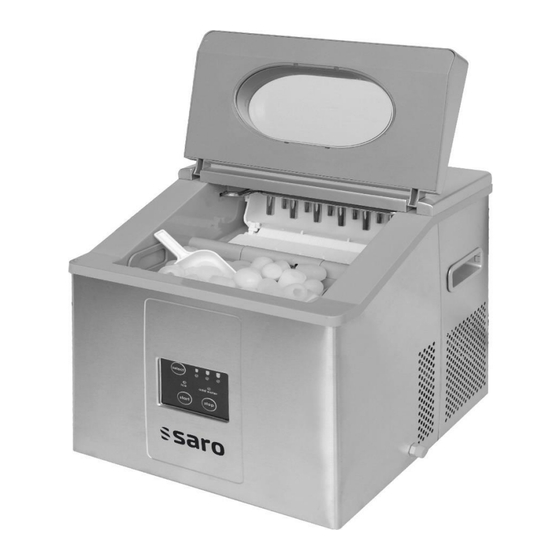

Saro EB15 Betriebsanleitung
Eiswürfelbereiter
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Saro EB15
Inhaltszusammenfassung für Saro EB15

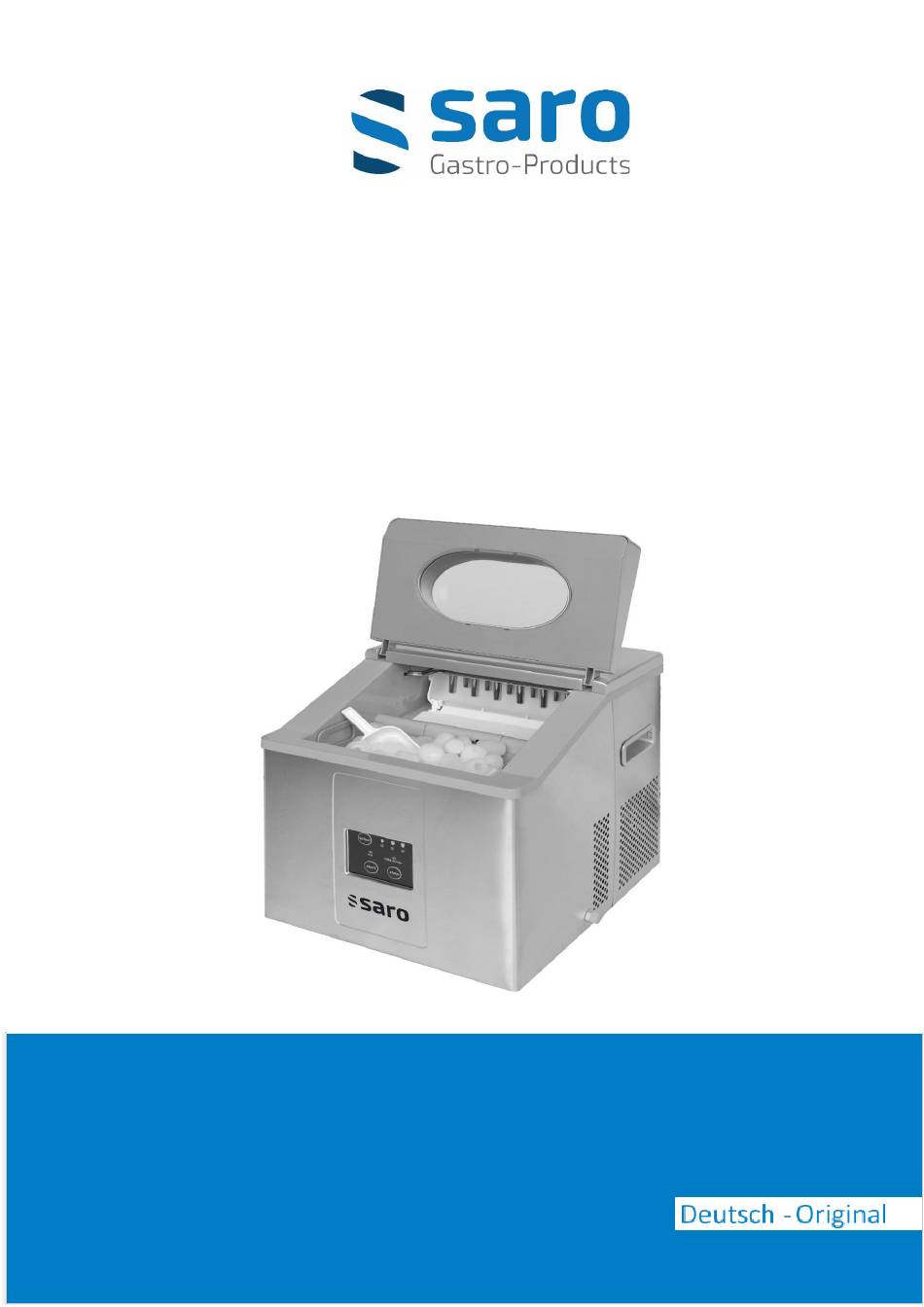

- Seite 1 Seite 1 von 27 Betriebsanleitung Eiswürfelbereiter Modell EB15 Art-Nr.: 325-1020 Stand 05/23 SvN...
-
Seite 2: Inhaltsverzeichnis
Seite 2 von 27 INHALT Lieferumfang ..............................3 Normen und Richtlinien ..........................3 Technische Übersicht ..........................3/4 Symbolerklärungen ............................4 Allgemeine Hinweise............................... 5 Sicherheitshinweise ............................... 6 Geräteaufstellung ..............................7 Geräteanschluss ............................7 Struktur und Teile ............................8 Erste Inbetriebnahme ............................. 8 Bedienung –... -
Seite 3: Lieferumfang
Cafés, Kantinen und Supermärkten entwickelt. Besonders eignet sich der Eiswürfelbereiter für die schnelle Produktion, einer größeren Menge von Eiswürfeln. Bitte lesen Sie sich die Betriebsanleitung, vor der Inbetriebnahme, aufmerksam durch. Wir wünschen Ihnen viel Spaß mit Ihrem neuen SARO-Produkt. LIEFERUMFANG •... -
Seite 4: Symbolerklärungen
Seite 4 von 27 10 – 40 °C Umgebungstemperatur Kältemittelart/Menge R600a / 28 g Anschluss 230 V / 50 Hz / 0,11 kW Abmessungen außen B 356 x T 396,7 x H 430 mm Gewicht brutto/netto 19 / 17,2 kg GTIN [EAN-Code] 4017337325078 Stand 05/23 SvN... -
Seite 5: Allgemeine Hinweise
Seite 5 von 27 ALLGEMEINE HINWEISE • Bewahren Sie diese Betriebsanleitung griffbereit in der Nähe des Gerätes auf. • Der Hersteller/Händler kann nicht verantwortlich gemacht werden für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen. • Bei Nichtbeachtung dieser Bedienungsanleitung ist die Sicherheit des Gerätes nicht mehr gewährleistet. •... -
Seite 6: Sicherheitshinweise
Seite 6 von 27 SICHERHEITSHINWEISE • Falsche Bedienung und unsachgemäße Behandlung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen. • Das Gerät ist weder geeignet noch vorgesehen für die Lagerung von Medikamenten oder leicht entzündlichen, brenn- baren oder explosiven Stoffen. •... -
Seite 7: Geräteaufstellung
Seite 7 von 27 GERÄTEAUFSTELLUNG Stellen Sie das Gerät in einem trockenen und ausreichend belüfteten Raum auf. Sorgen Sie dabei für einen sicheren Stand auf einem trockenen und rutschfesten Untergrund. Stellen Sie das Gerät mit der Rückseite mindestens 10 cm von der Wand entfernt auf, um jederzeit für genügend Luftzirkulation zu sorgen. -
Seite 8: Struktur Und Teile
Seite 8 von 27 STRUKTUR UND TEILE ERSTE INBETRIEBNAHME Vor der ersten Nutzung: Packen Sie das Gerät aus, überprüfen es auf Vollständigkeit und stellen Sie es auf (Siehe Geräteaufstellung). Säubern Sie das Gerät (siehe Reinigung). Schließen Sie das gesäuberte Kühlgerät (Siehe Geräteanschluss) an eine 230 V Steckdose an. BEDIENUNG - EINSTELLUNGEN - Öffnen Sie den Klappdeckel und füllen Sie Wasser in den Wassertank. -
Seite 9: Reinigung
Seite 9 von 27 Eiswürfelherstellung: Das Wasser wird vom Wassertank in die Wasserwanne gepumpt. Der in der Wasserwanne befindliche Verdampfer sorgt dafür, dass das Wasser zu Eis wird. Die Eiswürfelherstellung dauert ca. 7 – 15 Minuten, je nach eingestellter Größe der Eiswürfel. Sobald der Herstellungszyklus beendet wurde, schwenkt die Wasserwanne nach hinten und das restliche Wasser fließt zurück in den Wassertank. -
Seite 10: Kühlgerät Außer Betrieb Nehmen / Lagerung /Transport
Seite 10 von 27 KÜHLGERÄT AUßER BETRIEB NEHMEN / LAGERUNG /TRANSPORT Schalten Sie das Gerät aus, ziehen Sie den Netzstecker. Reinigen Sie das Gerät innen und außen gründlich und öffnen Sie die Tür, damit das Gerät ausreichend trocknen kann. Ist es trocken und soll das Gerät für eine längere Zeit nicht benutzt werden, stellen sie es an einem trockenen, staubfreien und nicht heißen Ort ab. -
Seite 11: Stromlaufplan
Seite 11 von 27 STROMLAUFPLAN Übersetzung zum Schaltplan: Operation board Bedienfeld T1 Temperature Sensor T1 Temperaturfühler T2 Temperature Sensor T2 Temperaturfühler SQ1 Switch 1 SQ1 Endschalter f. Wasserwanne 1 SQ2 Switch 2 SQ2 Schalter Endschalter f. Wasserwanne 2 SQ3 Water Level Sensor SQ3 Wasserstandssensor Fan Motor Lüftermotor... -
Seite 12: Explosionszeichnung Mit Legende
Seite 12 von 27 EXPLOSIONSZEICHNUNG: EXPLOSIONSZEICHNUNG - Legende Complete door Komplette Tür Evaporator Verdampfer Water box Wasserwanne (325-5115) Micro switch Mikroschalter (325-5045) Blocking piece Hebel Inner Liner cover Abdeckung der Innenverkleidung Inner Liner Innenverkleidung Inner Liner insulation Innenisolierung Sheet Platte aus Blech Water line inlet pipe Wasserleitungseinlaufrohr Left corner support... - Seite 13 Seite 13 von 27 Cover of box for main control board Abdeckung für Box für Steuerplatine Main control board Steuerplatine (325-5095) Turning motor Motor für Wasserschale (325-5047) Front panel Vorderseite End stop Anschlag für Wasserwanne Operation board Bedienplatine (325-5100) Fixing for operation board Fixierung für Bedienplatte Operation board sticker Bedienfolie (325-5105)
-
Seite 14: Verpackungs-Entsorgung
Falls vorhanden (Name des Händlers) E-Mail-Adresse des Verkäufers Eventuell Weitere Notizen Name des Verkäufers Made in P.R.C for: SARO Gastro-Products GmbH Sandbahn 6, 46446 Emmerich am Rhein, Germany Tel. +49 (0) 2822 9258-0 +49 (0) 2822 18192 E-Mail info@saro.de www.saro.de Hinweis: Technische- / Design- / Modelländerungen und Irrtümer vorbehalten.
