Anschlussplan; Typ 701590 (Ø 60) Und Typ 701591 (Ø 80) - JUMO miroVIEW Kurzanleitung

5.3

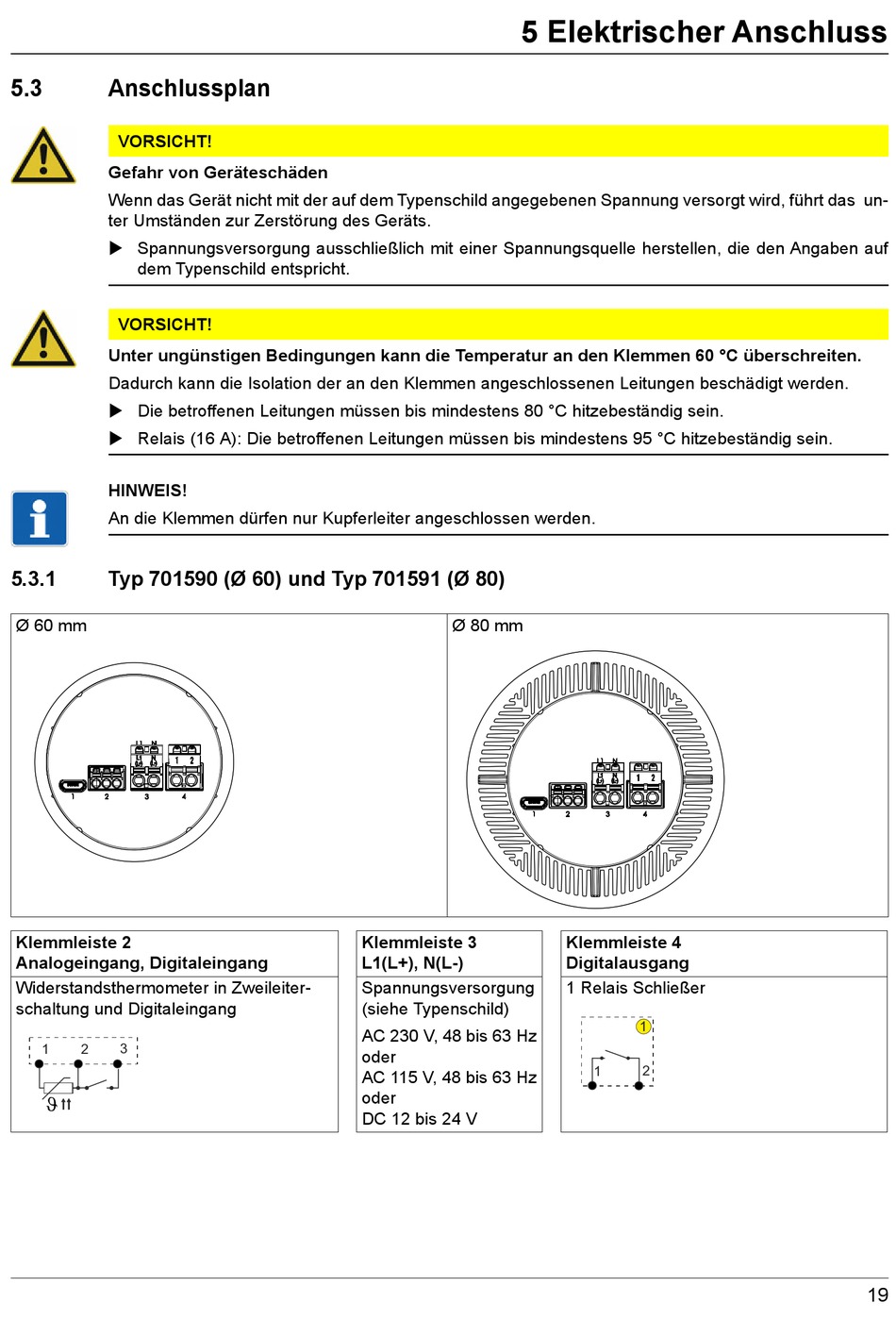

Anschlussplan

VORSICHT!
Gefahr von Geräteschäden
Wenn das Gerät nicht mit der auf dem Typenschild angegebenen Spannung versorgt wird, führt das un-
ter Umständen zur Zerstörung des Geräts.
 Spannungsversorgung ausschließlich mit einer Spannungsquelle herstellen, die den Angaben auf
dem Typenschild entspricht.
VORSICHT!
Unter ungünstigen Bedingungen kann die Temperatur an den Klemmen 60 °C überschreiten.
Dadurch kann die Isolation der an den Klemmen angeschlossenen Leitungen beschädigt werden.
 Die betroffenen Leitungen müssen bis mindestens 80 °C hitzebeständig sein.
 Relais (16 A): Die betroffenen Leitungen müssen bis mindestens 95 °C hitzebeständig sein.
HINWEIS!
An die Klemmen dürfen nur Kupferleiter angeschlossen werden.
5.3.1 Typ 701590 (Ø 60) und Typ 701591 (Ø 80)
Ø 60 mm
Klemmleiste 2
Analogeingang, Digitaleingang
Widerstandsthermometer in Zweileiter-
schaltung und Digitaleingang
3
1 2
5 Elektrischer Anschluss
Ø 80 mm
Klemmleiste 3
L1(L+), N(L-)
Spannungsversorgung
(siehe Typenschild)
AC 230 V, 48 bis 63 Hz
oder
AC 115 V, 48 bis 63 Hz
oder
DC 12 bis 24 V
Klemmleiste 4
Digitalausgang
1 Relais Schließer
1
1 2
19
