Inhaltszusammenfassung für JUMO di 48
Seite 1

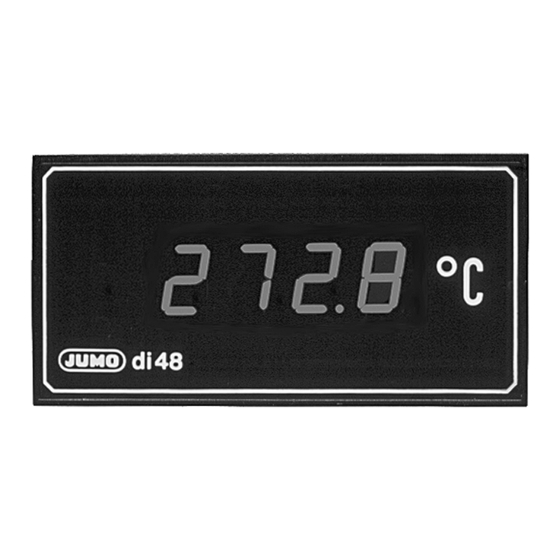

J di 48 Programmierbares Anzeigeinstrument Programmable digital indicator B 95.1520.4 Montageanleitung Installation Instructions 11.00/00346264...
Seite 2
Besonderheiten - Konfiguration über Setup-Programm für PC - galvanisch getrennter Meßeingang (Setup nicht galv. vom Meßeingang getrennt) - Vielfältige Anschlußmöglichkeiten: - Widerstandsthermometer in Zwei-/Drei-/Vierleiterschaltung - Thermoelement - Widerstandsferngeber - Einheitssignale - Potentiometer in Zwei-/Drei-/Vierleiterschaltung - interne Vergleichsstelle - kundenspezifische Linearisierung - Offsetkorrektur - Eingangsfilter zur Unterdrückung von Störungen - 24-V-Spannungsversorgung für Zweidraht-Meßumformer...
2 Anschluss Anschluss für Anschlussbelegung Symbol Spannungs- Außenleiter versorgung Neutralleiter L— lt. Typenschild Technische Erde Ausgang Spannungs- 24V/45mA quelle Spannungsversorgung für Zweidraht-Messumformer Messeingang 14+ ≤ 1V Spannung 17+ ≤ 10V 18+ ≤ 10mA Strom 15+ ≤ 200mA...
Seite 5
2 Anschluss Anschluss für Anschlussbelegung Symbol Thermo- elemente Widerstands- Zweileiteranschluss: ≤ 30Ω thermometer Leitungswiderstand R wird im Setup-Programm angegeben Dreileiterschaltung: Vierleiterschaltung: Widerstands- A = Anfang ferngeber S = Schleifer E = Ende Potentiometer Zweileiteranschluss ≤ 30Ω Leitungswiderstand R wird im SETUP-Programm angegeben Dreileiterschaltung Vierleiterschaltung...
Seite 9
J di 48 Programmable digital indicator B 95.1520.4 Installation Instructions...
Seite 10
Features - configuration from PC through setup program - electrically isolated measurement input (setup is not isolated from the measurement input) - many different inputs possible: - resistance thermometer in 2-/3-/4-wire circuit - thermocouple - resistance transmitter - standard signals - potentiometer in 2-/3-/4-wire circuit - internal cold junction - customised linearisation...
Seite 11
1 Type designation and sizes Standard version 951520 / . . . (1) Input Code Universal measurement input, programmable Customised (2) Supply voltage Code 110 — 240V AC, +10/-15%, 48 — 63Hz 20 — 53V DC/AC, +/- 0%, 0/48 — 63Hz...
Seite 12
2 Connection Connection for Terminals Symbol Supply Line voltage Neutral L— as on label Technical earth Output Voltage 24V/45mA supply Supply for 2-wire transmitter Measurement input 14+ ≤ 1V Voltage 17+ ≤ 10V 18+ ≤ 10mA Current 15+ ≤ 200mA...
Seite 13
2 Connection Connection for Terminals Symbol Thermocouples Resistance 2-wire circuit: ≤ 30Ω thermometer Lead resistance R is entered in the setup program 3-wire circuit: 4-wire circuit: Resistance A = start transmitter S = slider E = end Potentiometer 2-wire circuit ≤...
Seite 14
3 PC interface for setup h Lever off the front cover carefully, with the aid of a screwdriver...
