Beschreibung
2 Beschreibung
2.1

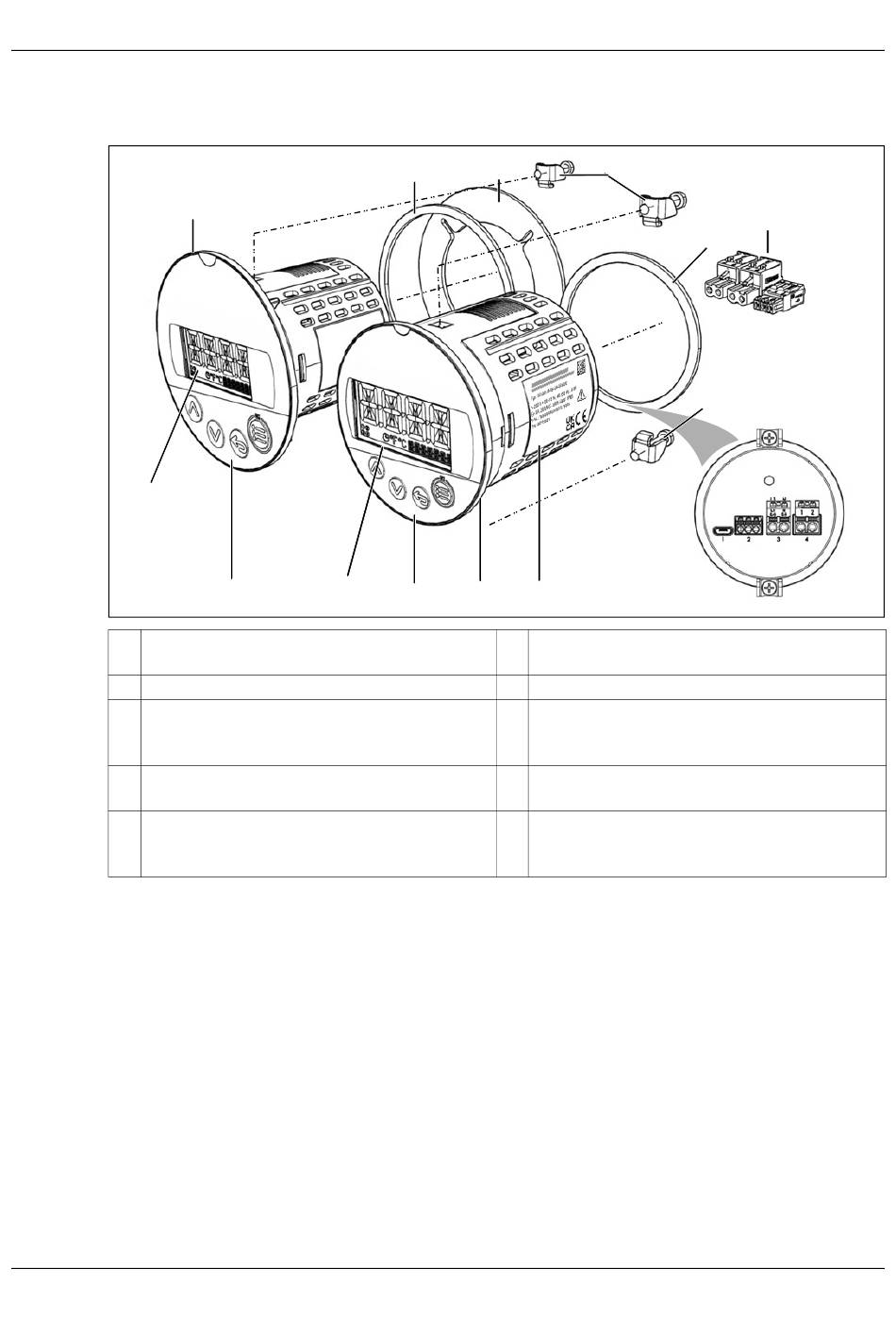

Gesamtübersicht
Das Gerät ist in folgenden Ausführungen lieferbar:
(7)
1
Typ 701591,
Frontblende 88 mm
3
Dichtung
5
Schalttafelbefestiger
7
Display
Rückansicht mit Leiterplattensteckern,
Kapitel 5.2 „Anschlusselemente und Stecker",
Seite 18
2.2
Kurzbeschreibung
Der smarte Digitalanzeiger dient der elektronischen Anzeige einer Prozesstemperatur. Diese erfasst
das Gerät über einen Analogeingang für ein Widerstandsthermometer. Weitere Funktionalitäten sind
Grenzwertüberwachung, Min-/Max-Wertspeicherung, Hold-Funktion und Tarierfunktion. Das Gerät ist
mit 1 Relais (Schließer AC 250 V, 16 A) lieferbar.
Der Unterschied der beiden Gerätetypen besteht im Durchmesser der Frontblende: Typ 701590
Ø 60,5 mm, Typ 701591 Ø 80,5 mm. Die runde Gehäusebauform ermöglicht es, das Gerät überall dort
einzusetzen, wo bisher runde Zeigerinstrumente im Einsatz waren.
Das Gerät zeichnet sich durch eine einfache, klar strukturierte und mit Texten unterstützte Bedienung in
den Landessprachen Deutsch, Englisch, Französisch und Spanisch aus. Prozesswerte, Texte und Pa-
rameter werden in zwei 18-Segment-LCD-Anzeigen dargestellt. Zusätzliche Anzeigeelemente informie-
ren über die Schaltstellung des Ausgangs, den Timerstatus und die Temperatureinheit.
Steckbare Klemmleisten mit Push-in-Technologie ermöglichen eine schnelle elektrische Installation.
8
(1)
(6)
(7)
(3)
(4)
(6)
(2)
(8)
2
Typ 701590,
Frontblende 68 mm
4
Adapterblech
6
Frontblende mit Folientastatur,
Kapitel 6.1 „Anzeige- und Bedienelemente",
Seite 21
8
Typenschild, Kapitel 2.3.1 „Typenschild",
Seite 9
(5)
(9)
(3)
(5)
(10)
