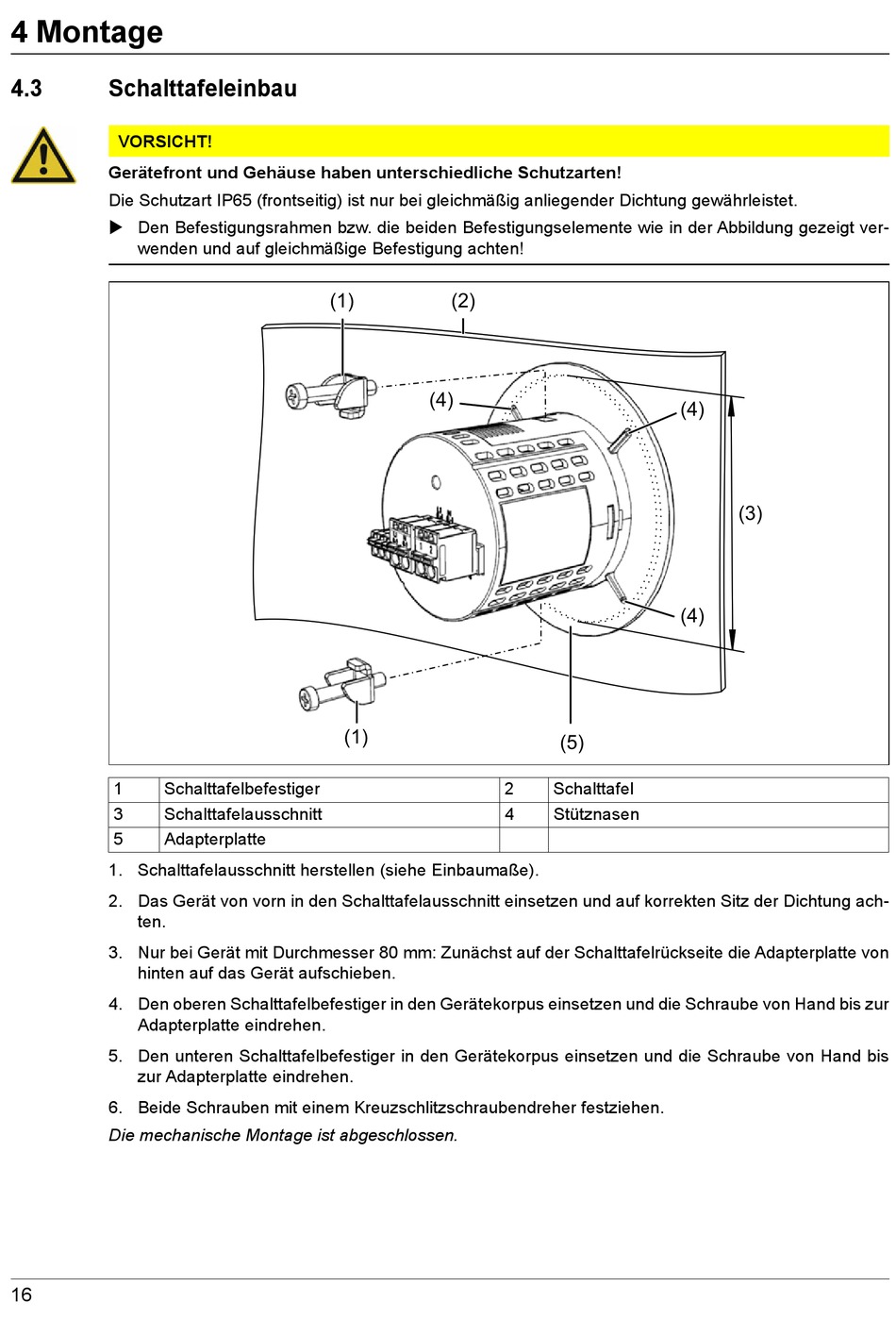

4 Montage
4.3
Schalttafeleinbau
VORSICHT!
Gerätefront und Gehäuse haben unterschiedliche Schutzarten!
Die Schutzart IP65 (frontseitig) ist nur bei gleichmäßig anliegender Dichtung gewährleistet.
Den Befestigungsrahmen bzw. die beiden Befestigungselemente wie in der Abbildung gezeigt ver-
wenden und auf gleichmäßige Befestigung achten!
1
Schalttafelbefestiger
3
Schalttafelausschnitt
5
Adapterplatte
1. Schalttafelausschnitt herstellen (siehe Einbaumaße).
2. Das Gerät von vorn in den Schalttafelausschnitt einsetzen und auf korrekten Sitz der Dichtung ach-
ten.
3. Nur bei Gerät mit Durchmesser 80 mm: Zunächst auf der Schalttafelrückseite die Adapterplatte von
hinten auf das Gerät aufschieben.
4. Den oberen Schalttafelbefestiger in den Gerätekorpus einsetzen und die Schraube von Hand bis zur
Adapterplatte eindrehen.
5. Den unteren Schalttafelbefestiger in den Gerätekorpus einsetzen und die Schraube von Hand bis
zur Adapterplatte eindrehen.
6. Beide Schrauben mit einem Kreuzschlitzschraubendreher festziehen.
Die mechanische Montage ist abgeschlossen.
16
(1)
(2)
(4)
(1)
(5)
2
Schalttafel
4
Stütznasen
(4)
(3)
(4)
