W99015F15_BMD015F15302
Waschtisch-Unterschrank und Solid Surface-Doppelwaschtisch
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
drilling point for screew hooks, dimensions for mounting and drain
Breite Waschtisch= 1530
haken= 700
28
Armaturabstand= 750
44
Gesamtbreite= 1512
hten Sie die Lage des Abflusses und der Wasseranschlüsse
hluss ist nur vom Fachmann nach DIN EN 60364 durchzuführen!
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
• Die Montage muß durch fachkundiges Personal erfolgen.
• Beachten Sie die beiliegenden Montageanleitungen.
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
nische Änderungen und Irrtümer vorbehalten! Aktuellster Stand auf www.pelipal.com
wer supply should be carried out only by a qualified technician
both IEC60364 and national regulations in force!
These instructions are intended to prevent personal injury or property damage.
We will not be held responsible in case of disregard.
• Assembly must be carried out by skilled personnel.
• Take notice of enclosed installation instructions.
• Assemble the included additional safety brackets for vanity base cabinets.
cal changes and errors reserved! Latest status at www.pelipal.com
24.11.2022

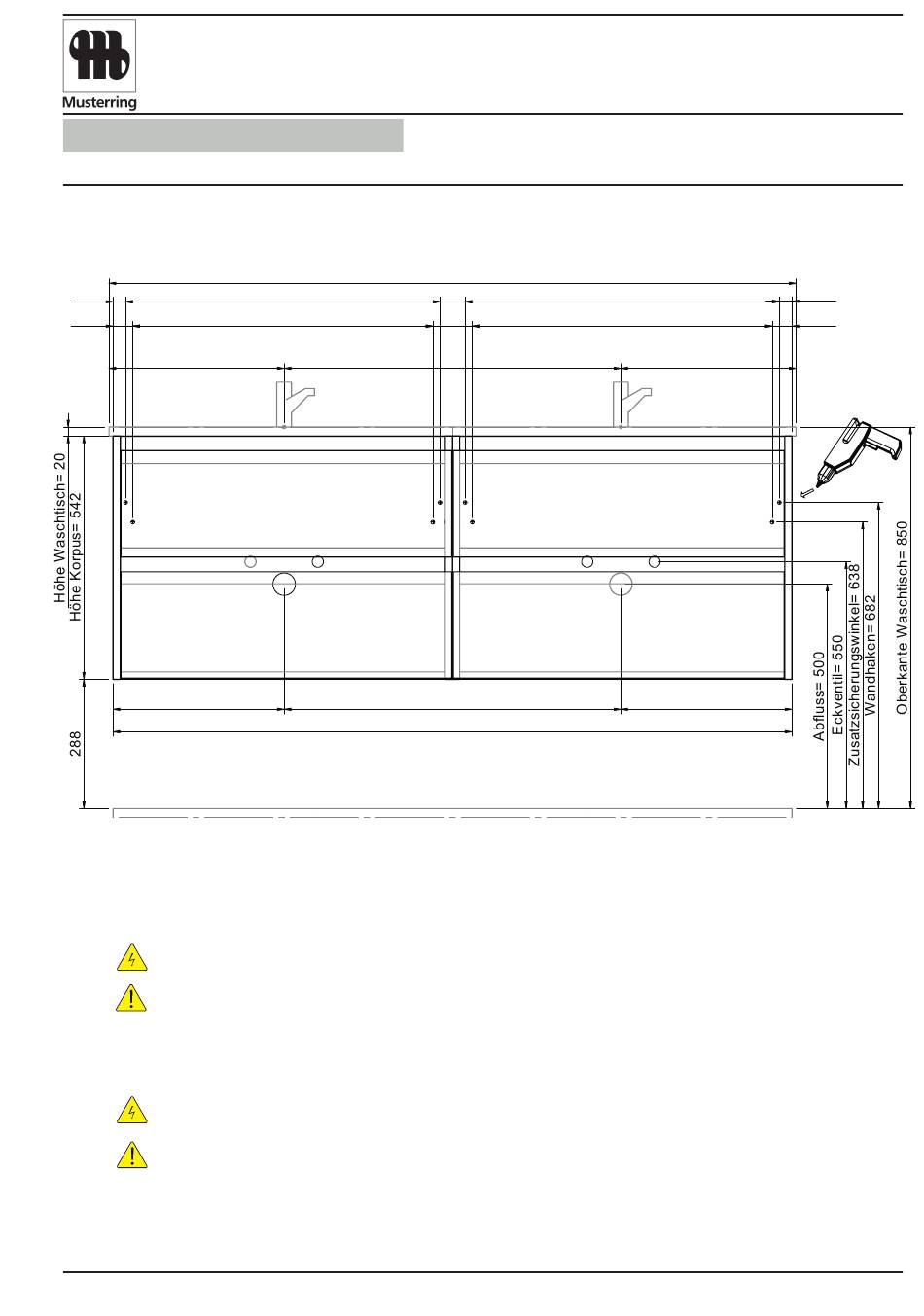

Installationsskizze
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
drilling point for screew hooks, dimensions for mounting and drain
W99015F15_BMD015F15302
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
drilling point for screew hooks, dimensions for mounting and drain
56
Wandhaken= 700
88
Zusatzsicherungswinkel= 668
Wandhaken= 700
Zusatzsicherungswinkel= 668
390
Abfluss= 750
381
Bitte beachten Sie die Lage des Abflusses und der Wasseranschlüsse
Der Elektroanschluss ist nur vom Fachmann nach DIN EN 60364 durchzuführen!
VORSICHT
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
• Die Montage muß durch fachkundiges Personal erfolgen.
• Beachten Sie die beiliegenden Montageanleitungen.
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
HINWEIS: Technische Änderungen und Irrtümer vorbehalten! Aktuellster Stand auf www.pelipal.com
Connection to power supply should be carried out only by a qualified technician
and according to both IEC60364 and national regulations in force!
CAUTION
These instructions are intended to prevent personal injury or property damage.
We will not be held responsible in case of disregard.
• Assembly must be carried out by skilled personnel.
• Take notice of enclosed installation instructions.
• Assemble the included additional safety brackets for vanity base cabinets.
NOTICE: Technical changes and errors reserved! Latest status at www.pelipal.com
www.pelipal.com
Breite Waschtisch= 1530
56
390
88
Zusatzsicherungswinkel= 668
Armaturabstand= 750
381
Abfluss= 750
Gesamtbreite= 1512
Stand 11.05.2023
REVENTO LINE
28
44
Wandhaken= 700
390
381
www.pelipal.com
28
44
15
