Musterring REVENTO LINE Installationsskizzen Seite 14

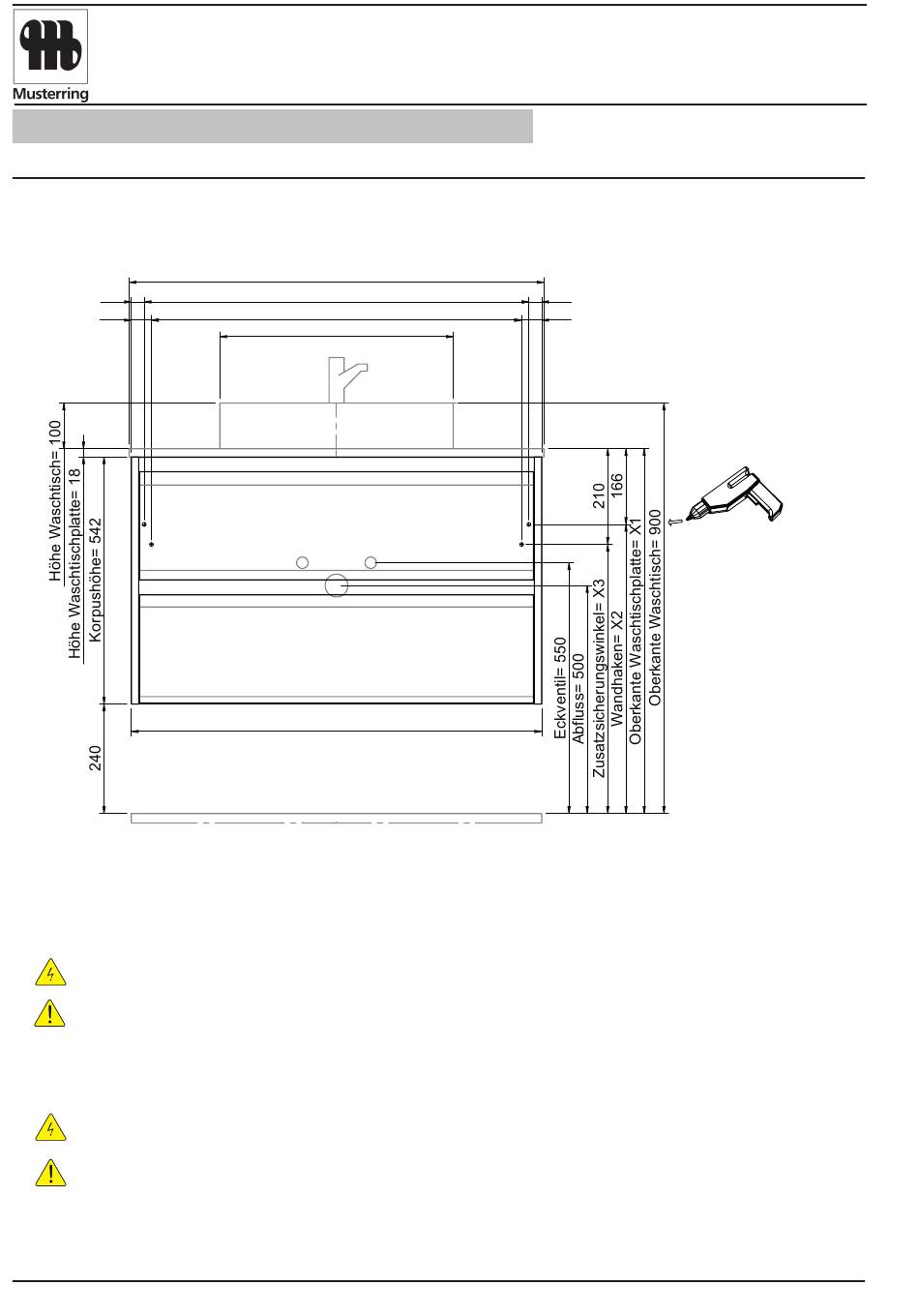

Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
drilling point for screew hooks, dimensions for mounting and drain
W01015F90_PME189149H_BAEDW015136 W01015F90_PME189149H_BAEDW015136
Waschtisch-Unterschrank, Waschtischplatte und Edelstahl-Aufsatzbecken
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
W01015F90_PME189149H_BAEDW015136 W01015F90_PME189149H_BAEDW015136
drilling point for screew hooks, dimensions for mounting and drain drilling point for screew hooks, dimensions for mounting and drain
Breite Waschtischplatte= 910
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
Wandhaken= 844
Zusatzsicherungswinkel= 812
Breite Waschtisch= 512
28
44
Korpusbreite= 900
X1 = 900 mm - Höhe Waschtisch
X2 = 900 mm - Höhe Waschtisch - 166 mm
X3 = 900 mm - Höhe Waschtisch - 210 mm
Bitte beachten Sie die Lage des Abflusses und der Wasseranschlüsse Bitte beachten Sie die Lage des Abflusses und der Wasseranschlüsse
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Der Elektroanschluss ist nur vom Fachmann nach DIN EN 60364 durchzuführen! Der Elektroanschluss ist nur vom Fachmann nach DIN EN 60364 durchzuführen!
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung. Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
• Die Montage muß durch fachkundiges Personal erfolgen. • Die Montage muß durch fachkundiges Personal erfolgen.
• Beachten Sie die beiliegenden Montageanleitungen. • Beachten Sie die beiliegenden Montageanleitungen.
VORSICHT VORSICHT
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel • Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
HINWEIS: Technische Änderungen und Irrtümer vorbehalten! Aktuellster Stand auf www.pelipal.com HINWEIS: Technische Änderungen und Irrtümer vorbehalten! Aktuellster Stand auf www.pelipal.com
Connection to power supply should be carried out only by a qualified technician Connection to power supply should be carried out only by a qualified technician
These instructions are intended to prevent personal injury or property damage. These instructions are intended to prevent personal injury or property damage.
and according to both IEC60364 and national regulations in force! and according to both IEC60364 and national regulations in force!
We will not be held responsible in case of disregard. We will not be held responsible in case of disregard.
• Assembly must be carried out by skilled personnel. • Assembly must be carried out by skilled personnel.
• Take notice of enclosed installation instructions. • Take notice of enclosed installation instructions.
CAUTION CAUTION
• Assemble the included additional safety brackets for vanity base cabinets. • Assemble the included additional safety brackets for vanity base cabinets.
NOTICE: Technical changes and errors reserved! Latest status at www.pelipal.com NOTICE: Technical changes and errors reserved! Latest status at www.pelipal.com
24.11.2022 24.11.2022
14
Installationsskizze
drilling point for screew hooks, dimensions for mounting and drain drilling point for screew hooks, dimensions for mounting and drain
Breite Waschtischplatte= 910
Wandhaken= 844
Zusatzsicherungswinkel= 812
Breite Waschtisch= 512
Korpusbreite= 900
X1 = 900 mm - Höhe Waschtisch
X2 = 900 mm - Höhe Waschtisch - 166 mm
X3 = 900 mm - Höhe Waschtisch - 210 mm
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung. Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
• Die Montage muß durch fachkundiges Personal erfolgen. • Die Montage muß durch fachkundiges Personal erfolgen.
• Beachten Sie die beiliegenden Montageanleitungen. • Beachten Sie die beiliegenden Montageanleitungen.
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel • Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
These instructions are intended to prevent personal injury or property damage. These instructions are intended to prevent personal injury or property damage.
We will not be held responsible in case of disregard. We will not be held responsible in case of disregard.
• Assembly must be carried out by skilled personnel. • Assembly must be carried out by skilled personnel.
• Take notice of enclosed installation instructions. • Take notice of enclosed installation instructions.
• Assemble the included additional safety brackets for vanity base cabinets. • Assemble the included additional safety brackets for vanity base cabinets.
www.pelipal.com www.pelipal.com
28
44
28
44
Stand 11.05.2023
REVENTO LINE
