Waschtisch-Unterschrank, Waschtischplatte und Solid Surface-Aufsatzbecken

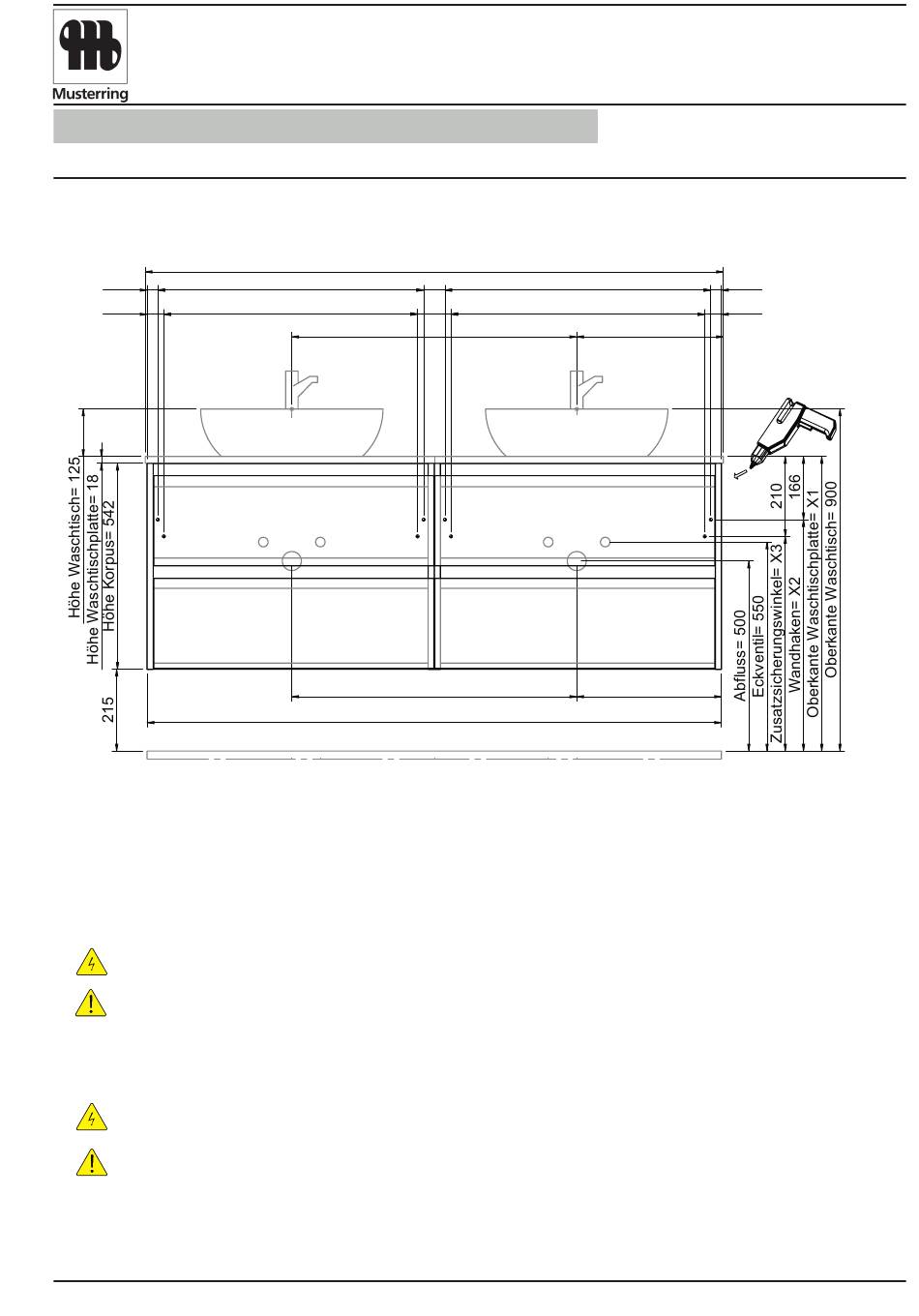

Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
drilling point for screew hooks, dimensions for mounting and drain
Wandhaken= 700
Zusatzsicherungswinkel= 668
28
44
X1 = 900 mm - Höhe Waschtisch
X2 = 900 mm - Höhe Waschtisch - 166 mm
X3 = 900 mm - Höhe Waschtisch - 210 mm
Bitte beachten Sie die Lage des Abflusses und der Wasseranschlüsse
Bitte beachten Sie die Lage des Abflusses und der Wasseranschlüsse
Der Elektroanschluss ist nur vom Fachmann nach DIN EN 60364 durchzuführen!
VORSICHT
Der Elektroanschluss ist nur vom Fachmann nach DIN EN 60364 durchzuführen!
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
• Die Montage muß durch fachkundiges Personal erfolgen.
VORSICHT
• Beachten Sie die beiliegenden Montageanleitungen.
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
HINWEIS: Technische Änderungen und Irrtümer vorbehalten! Aktuellster Stand auf www.pelipal.com
Connection to power supply should be carried out only by a qualified technician
and according to both IEC60364 and national regulations in force!
HINWEIS: Technische Änderungen und Irrtümer vorbehalten! Aktuellster Stand auf www.pelipal.com
Connection to power supply should be carried out only by a qualified technician
CAUTION
and according to both IEC60364 and national regulations in force!
These instructions are intended to prevent personal injury or property damage.
We will not be held responsible in case of disregard.
• Assembly must be carried out by skilled personnel.
CAUTION
• Take notice of enclosed installation instructions.
• Assemble the included additional safety brackets for vanity base cabinets.
NOTICE: Technical changes and errors reserved! Latest status at www.pelipal.com
NOTICE: Technical changes and errors reserved! Latest status at www.pelipal.com
24.11.2022
Installationsskizze
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
drilling point for screew hooks, dimensions for mounting and drain
W99015F15_PMD181549H_BAEN003M08010A
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
Breite Waschtischplatte= 1522
drilling point for screew hooks, dimensions for mounting and drain
56
88
Zusatzsicherungswinkel= 668
Breite Waschtischplatte= 1522
Wandhaken= 700
Armaturabstand= 750
Zusatzsicherungswinkel= 668
Armaturabstand= 750
Abfluss= 750
Gesamtbreite= 1512
X1 = 900 mm - Höhe Waschtisch
X2 = 900 mm - Höhe Waschtisch - 166 mm
X3 = 900 mm - Höhe Waschtisch - 210 mm
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
• Die Montage muß durch fachkundiges Personal erfolgen.
• Beachten Sie die beiliegenden Montageanleitungen.
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
These instructions are intended to prevent personal injury or property damage.
We will not be held responsible in case of disregard.
• Assembly must be carried out by skilled personnel.
• Take notice of enclosed installation instructions.
• Assemble the included additional safety brackets for vanity base cabinets.
Wandhaken= 700
56
Wandhaken= 700
386
88
Zusatzsicherungswinkel= 668
381
Abfluss= 750
Gesamtbreite= 1512
Stand 11.05.2023
www.pelipal.com
REVENTO LINE
www.pelipal.com
