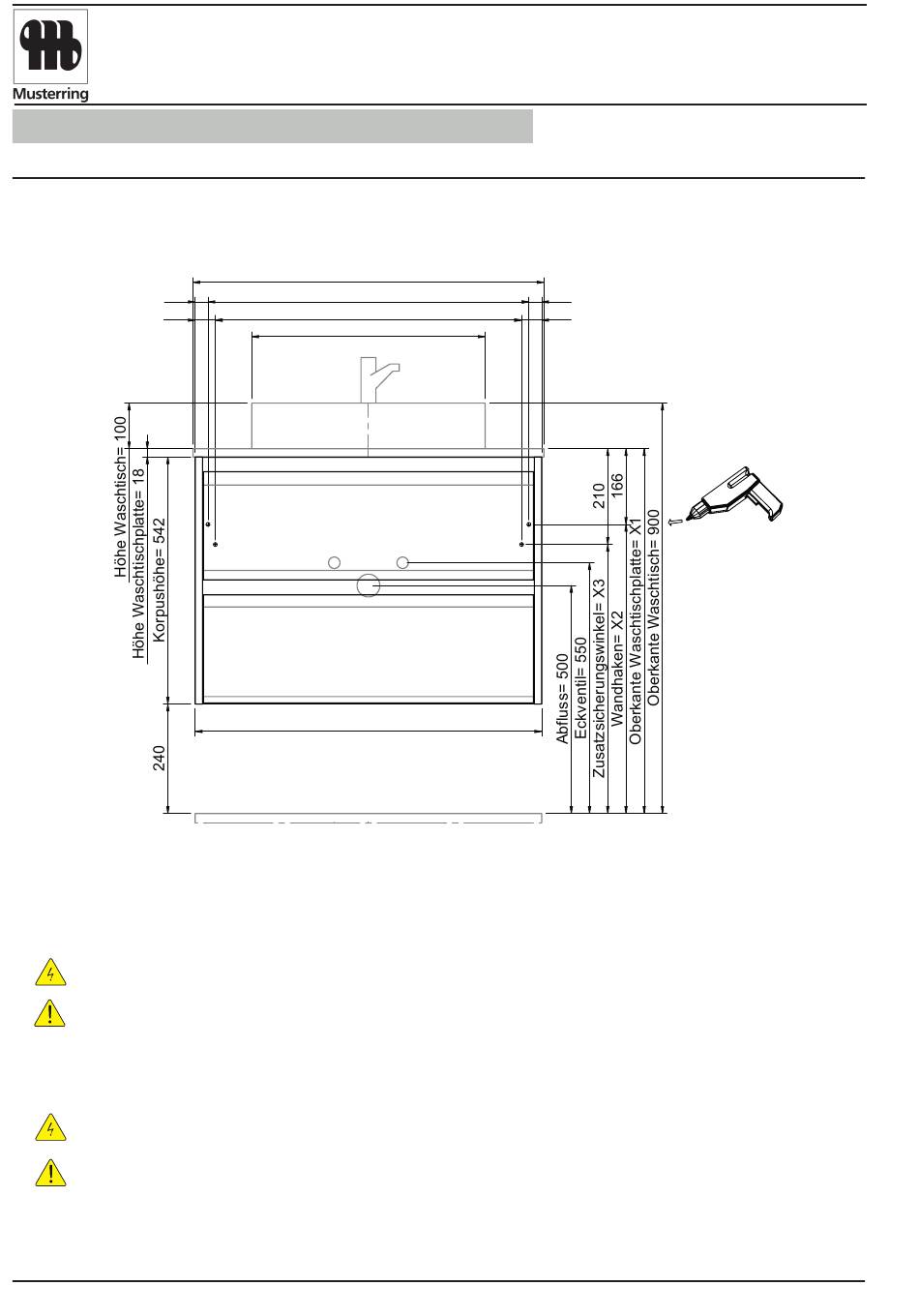

Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
drilling point for screew hooks, dimensions for mounting and drain
W01015F76_PME187749H_BAEDW015136
W01015F76_PME187749H_BAEDW015136
Waschtisch-Unterschrank, Waschtischplatte und Edelstahl-Aufsatzbecken
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
W01015F76_PME187749H_BAEDW015136
W01015F76_PME187749H_BAEDW015136
drilling point for screew hooks, dimensions for mounting and drain
drilling point for screew hooks, dimensions for mounting and drain
Breite Waschtischplatte= 770
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
28
Wandhaken= 704
44
Zusatzsicherungswinkel= 672
Breite Waschtisch= 512
28
44
Korpusbreite= 760
X1 = 900 mm - Höhe Waschtisch
X2 = 900 mm - Höhe Waschtisch - 166 mm
X3 = 900 mm - Höhe Waschtisch - 210 mm
Bitte beachten Sie die Lage des Abflusses und der Wasseranschlüsse
Bitte beachten Sie die Lage des Abflusses und der Wasseranschlüsse
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Der Elektroanschluss ist nur vom Fachmann nach DIN EN 60364 durchzuführen!
Der Elektroanschluss ist nur vom Fachmann nach DIN EN 60364 durchzuführen!
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
• Die Montage muß durch fachkundiges Personal erfolgen.
• Die Montage muß durch fachkundiges Personal erfolgen.
• Beachten Sie die beiliegenden Montageanleitungen.
• Beachten Sie die beiliegenden Montageanleitungen.
VORSICHT
VORSICHT
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
HINWEIS: Technische Änderungen und Irrtümer vorbehalten! Aktuellster Stand auf www.pelipal.com
HINWEIS: Technische Änderungen und Irrtümer vorbehalten! Aktuellster Stand auf www.pelipal.com
Connection to power supply should be carried out only by a qualified technician
Connection to power supply should be carried out only by a qualified technician
These instructions are intended to prevent personal injury or property damage.
These instructions are intended to prevent personal injury or property damage.
and according to both IEC60364 and national regulations in force!
and according to both IEC60364 and national regulations in force!
We will not be held responsible in case of disregard.
We will not be held responsible in case of disregard.
• Assembly must be carried out by skilled personnel.
• Assembly must be carried out by skilled personnel.
• Take notice of enclosed installation instructions.
• Take notice of enclosed installation instructions.
CAUTION
CAUTION
• Assemble the included additional safety brackets for vanity base cabinets.
• Assemble the included additional safety brackets for vanity base cabinets.
NOTICE: Technical changes and errors reserved! Latest status at www.pelipal.com
NOTICE: Technical changes and errors reserved! Latest status at www.pelipal.com
24.11.2022
24.11.2022
8
Installationsskizze
drilling point for screew hooks, dimensions for mounting and drain
drilling point for screew hooks, dimensions for mounting and drain
Breite Waschtischplatte= 770
Wandhaken= 704
Zusatzsicherungswinkel= 672
Breite Waschtisch= 512
Korpusbreite= 760
X1 = 900 mm - Höhe Waschtisch
X2 = 900 mm - Höhe Waschtisch - 166 mm
X3 = 900 mm - Höhe Waschtisch - 210 mm
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
• Die Montage muß durch fachkundiges Personal erfolgen.
• Die Montage muß durch fachkundiges Personal erfolgen.
• Beachten Sie die beiliegenden Montageanleitungen.
• Beachten Sie die beiliegenden Montageanleitungen.
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
These instructions are intended to prevent personal injury or property damage.
These instructions are intended to prevent personal injury or property damage.
We will not be held responsible in case of disregard.
We will not be held responsible in case of disregard.
• Assembly must be carried out by skilled personnel.
• Assembly must be carried out by skilled personnel.
• Take notice of enclosed installation instructions.
• Take notice of enclosed installation instructions.
• Assemble the included additional safety brackets for vanity base cabinets.
• Assemble the included additional safety brackets for vanity base cabinets.
www.pelipal.com
www.pelipal.com
28
44
28
44
Stand 11.05.2023
REVENTO LINE
