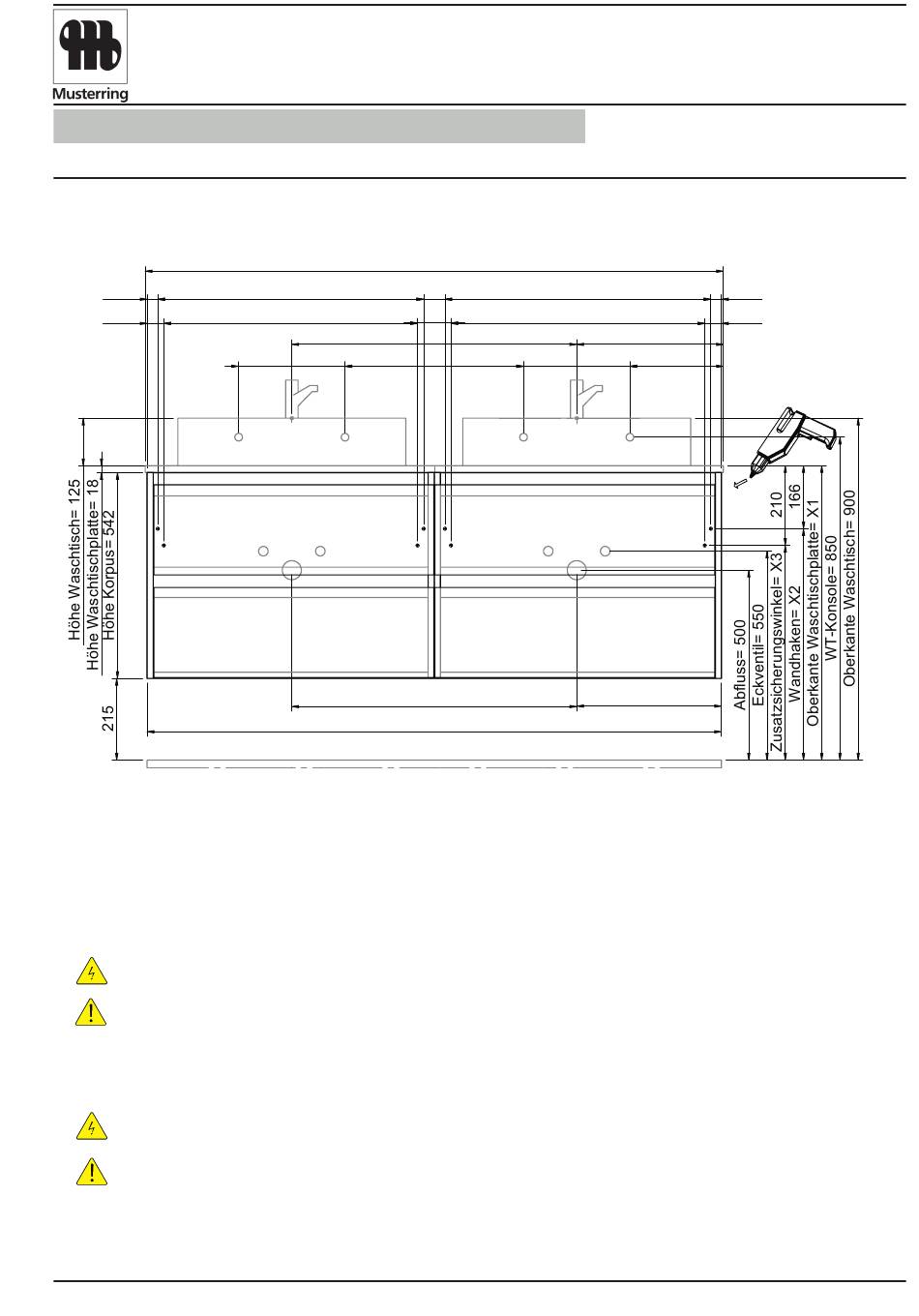

Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
drilling point for screew hooks, dimensions for mounting and drain
W99015F15_PMD181549H_BAETU09079200
Waschtisch-Unterschrank, Waschtischplatte und Keramik-Aufsatzbecken
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
W99015F15_PMD181549H_BAETU09079200
drilling point for screew hooks, dimensions for mounting and drain
Breite Waschtischplatte= 1522
Wandhaken= 700
Zusatzsicherungswinkel= 668
Armaturabstand= 750
28
Konsole= 280
44
Zusatzsicherungswinkel= 668
X1 = 900 mm - Höhe Waschtisch
X2 = 900 mm - Höhe Waschtisch - 166 mm
X3 = 900 mm - Höhe Waschtisch - 210 mm
Bitte beachten Sie die Lage des Abflusses und der Wasseranschlüsse
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Der Elektroanschluss ist nur vom Fachmann nach DIN EN 60364 durchzuführen!
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
• Die Montage muß durch fachkundiges Personal erfolgen.
• Beachten Sie die beiliegenden Montageanleitungen.
VORSICHT
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
HINWEIS: Technische Änderungen und Irrtümer vorbehalten! Aktuellster Stand auf www.pelipal.com
Connection to power supply should be carried out only by a qualified technician
These instructions are intended to prevent personal injury or property damage.
and according to both IEC60364 and national regulations in force!
We will not be held responsible in case of disregard.
• Assembly must be carried out by skilled personnel.
• Take notice of enclosed installation instructions.
CAUTION
• Assemble the included additional safety brackets for vanity base cabinets.
NOTICE: Technical changes and errors reserved! Latest status at www.pelipal.com
24.11.2022
Installationsskizze
Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen
drilling point for screew hooks, dimensions for mounting and drain
56
Wandhaken= 700
88
Zusatzsicherungswinkel= 668
Breite Waschtischplatte= 1522
Wandhaken= 700
470
Konsole= 280
Armaturabstand= 750
Konsole= 280
Abfluss= 750
Gesamtbreite= 1512
Abfluss= 750
Gesamtbreite= 1512
X1 = 900 mm - Höhe Waschtisch
X2 = 900 mm - Höhe Waschtisch - 166 mm
X3 = 900 mm - Höhe Waschtisch - 210 mm
Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden
Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.
• Die Montage muß durch fachkundiges Personal erfolgen.
• Beachten Sie die beiliegenden Montageanleitungen.
• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel
These instructions are intended to prevent personal injury or property damage.
We will not be held responsible in case of disregard.
• Assembly must be carried out by skilled personnel.
• Take notice of enclosed installation instructions.
• Assemble the included additional safety brackets for vanity base cabinets.
www.pelipal.com
386
56
Wandhaken= 700
246
88
Zusatzsicherungswinkel= 668
470
Konsole= 280
381
Stand 11.05.2023
REVENTO LINE
www.pelipal.com
28
44
28
44
386
246
381
17
