Waschtisch-Hängeschrank Und Mineralmarmor-Waschtisch - Musterring Rimini Installationsskizzen

Waschtisch-Hängeschrank und Mineralmarmor-Waschtisch

Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen

Bitte beachten Sie die Lage des Abflusses und der Wasseranschlüsse

Der Elektroanschluss ist nur vom Fachmann nach DIN EN 60364 durchzuführen!

VORSICHT

HINWEIS: Technische Änderungen und Irrtümer vorbehalten! Aktuellster Stand auf www.musterring.com

Connection to power supply should be carried out only by a qualified technician

and according to both IEC60364 and national regulations in force!

CAUTION

NOTICE: Technical changes and errors reserved! Latest status at www.musterring.com

14.11.2019

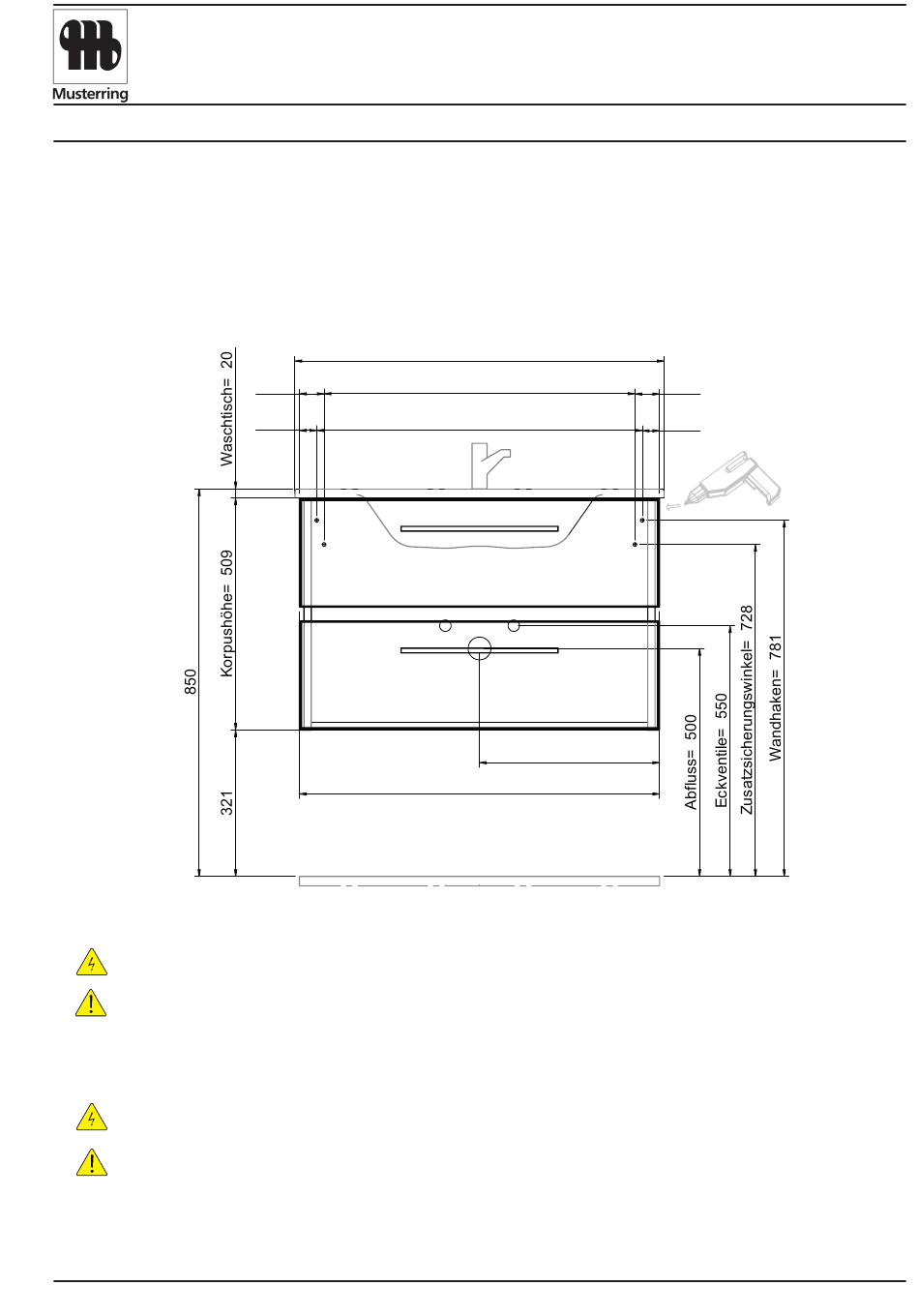

Installationsskizze

Bohrlochhöhen für Schraubhaken, Anschlussmaße und Abflusshöhen

drilling point for screew hooks, dimensions for mounting and drain

W01013M79XX

drilling point for screew hooks, dimensions for mounting and drain

Zusatzsicherungswinkel= 682

Diese Hinweise dienen der Vermeidung von Sach- und Personenschäden

Bei Missachtung und daraus entstandenen Schäden übernehmen wir keine Haftung.

• Die Montage muß durch fachkundiges Personal erfolgen.

• Beachten Sie die beiliegenden Montageanleitungen.

• Montieren Sie bei Waschtischunterschränken die beiliegenden Zusatzsicherungswinkel

These instructions are intended to prevent personal injury or property damage.

We will not be held responsible in case of disregard.

• Assembly must be carried out by skilled personnel.

• Take notice of enclosed installation instructions.

• Assemble the included additional safety brackets for vanity base cabinets.

Waschtisch= 810

Wandhaken= 714

Abfluss= 395

Korpusbreite= 790

Stand 20.11.2019

RIMINI

www.musterring.com

W01013M79xx
