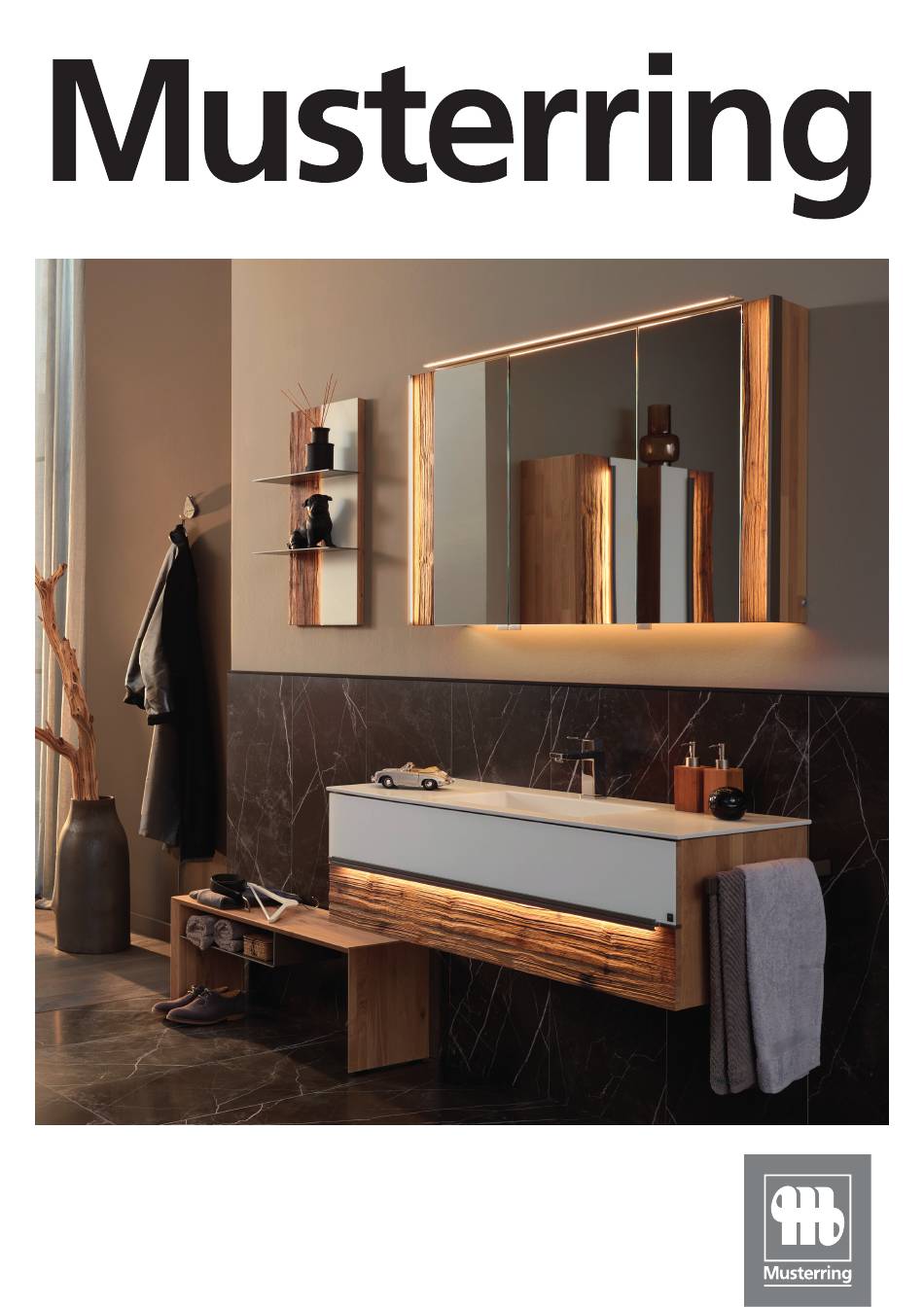

- Seite 1 J A R I N Aufbauanweisung (Bitte aufbewahren, Stand 27.10.2022)
- Seite 2 Auf Musterring Möbel ist Verlass. Die Garantiebestimmungen, Gebrauchs- und Pflegean- a h r e a r a n t i e weisungen sind im Musterring Möbel-Gütepass geregelt. gemäß Gütepass Service-Information Sie erreichen uns per E-Mail oder über das Servicetelefon zu den üblichen Geschäftszeiten.
- Seite 3 JARIN Inhaltsverzeichnis Legen Sie bereit: Hängespiegel mit integrierter Beleuchtung Seite 4 Spiegelschränke Seite 5-6 SW 3, 4, 6 Ø 8mm Waschtische mit Unterschrank Seite 7 - 14 Befestigungsmaterial für Kleiderschränke je nach Ausstattungsvariante: - Breite 62,0 cm 1 Unterschrank Seite 9 ①...
-
Seite 4: Hängespiegel Mit Integrierter Beleuchtung
JARIN Hängespiegel mit integrierter Beleuchtung . Der Hängespiegel wird mit 2 vormontierten Beschlägen an der Wand befestigt. 2. Hierzu werden 2 Bohrungen mit 8mm Durchmesser im entsprechenden Abstand der Elementbreite (siehe Abbildung) gebohrt. Nachdem die mitgelieferten Haken (5,8x50mm) in die Wand montiert wurden, kann der Hängespiegel aufgehängt werden. - Seite 5 JARIN Spiegelschrank Der Spiegelschrank wird mit 2 vormontierten Hängebeschlägen und 2 Wandschienen an der Wand befestigt. 2. Hierzu werden 4x Bohrungen mit 8mm Durchmesser im entsprechenden Abstand der Elementbreite (siehe Abbildung) gebohrt und die Wandschienen mit je 2 Schrauben (Zylinderkopf 5,5x60mm) angeschraubt.
- Seite 6 JARIN Spiegelschrank Jetzt muss die Aushebesicherung eingeschraubt werden (siehe Abbildung 4), hierdurch wird ein unbeabsichtigtes Aushängen des Schrankes verhindert. 6. Zum Schluss werden die Abdeckkappen in die Bohrung der Rückwand eingesetzt. 7. Der Anschluss der Aufsatzleuchte für den Hängeschrank erfolgt bei der Montage.
-
Seite 7: Waschtisch Mit Unterschrank
JARIN Waschtisch mit Unterschrank 1. Nachdem der Unterschrank aus der Transportverpackung entnommen worden ist, müssen die Schubkästen heraus genommen werden. Hierzu muss die Verriegelung unterhalb der Schubkästen gelöst werden (siehe Abbildung). Position der Schubkästen für das spätere Wiedereinsetzen beachten! - Seite 8 JARIN Waschtisch mit Unterschrank 2. Die Unterschränke werden direkt an die Wand montiert. Jedem Schrankelement ist eine entsprechende Bohrschablone beigelegt. Bohrungen für Elemente mit 1-/2-Schubkästen 3. Die Oberkante der Bohrschablone entspricht der Oberkante des Mineralstein- Waschtisches. 4. Die Montagehöhe des Waschtisches ist variabel, die angegebenen Höhen in den nachfolgenden Skizzen beziehen sich auf eine Waschtischhöhe von 90 cm.
-
Seite 9: Waschtisch 62,0 Cm Breit Mit Unterschrank
JARIN Waschtisch 62,0 cm breit mit Unterschrank Becken eingelassen Bei Keramik alle Höhen- maße = -6mm Aufsatzbecken Bei Keramik unterschiedliche Höhe beachten!! - Seite 10 JARIN Waschtisch 82,0/102,0/122,0 cm breit mit Unterschrank Becken eingelassen bei Keramik alle Höhenmaße = -6mm Aufsatzbecken...
- Seite 11 JARIN Waschtisch 162,4/202,4 cm breit mit 2 Unterschränken Bei Keramikwaschbeken sind alle Höhenmaße = -6mm Aufsatzbecken...
- Seite 12 JARIN Waschtisch mit Unterschrank Laut Bohrschablone bohren. Dann den Korpus an die Wand montieren (Zylinderkopf 5,5x60mm) und in Waage ausrichten. 6. Bei Elementen mit 2 Unterschränken ist am rechten Unterschrank eine Abstandsleiste montiert. Beide Unterschränke wie in Pos.5 beschrieben aufhängen, anschließend...
- Seite 13 JARIN Waschtisch mit Unterschrank Waschtisch mit Unterschrank 7. Jetzt werden die Armaturen am Waschbecken montiert. 7. Jetzt werden die Armaturen am Waschbecken montiert. Danach wird der Waschtisch mit neutral vernetztem Silikon auf den Unterschrank aufgelegt und zur Wand abgedichtet. Danach wird der Waschtisch mit neutral vernetztem Silikon auf den Unterschrank Die Aufsatzbecken werden ebenfalls auf dem Waschtisch aufgelegt und aufgelegt und zur Wand abgedichtet.
- Seite 14 JARIN Waschtisch mit Unterschrank Anschließend werden die Abläufe der Waschtische montiert und an den Abfluss angeschlossen. Die Wasseranschlüsse werden angeschlossen. - Ablaufabdeckung - Schaumstoffdichtung - Waschbecken Boden - Keildichtung aus Gummi - Spannmutter Zum Schluss werden die Schubkästen wieder in den Unterschrank eingesetzt, hierbei ist ein deutliches „Klick“...
- Seite 15 JARIN Hängepaneele 1. Das Hängepaneel wird mit 2 Wandschienen an der Wand befestigt. 2. Hierzu werden 4 Bohrungen mit 8mm Durchmesser im entsprechenden Abstand der Elementhöhe (siehe Abbildung) gebohrt. 3. Nachdem die mitgelieferten Wandschienen an der Wand montiert wurden (Schrauben 5x80mm), kann das Hängepaneel aufgehängt werden.
- Seite 16 JARIN Standspiegel 1. Den Spiegelkorpus mit der Bodenplatte verbinden. 2. Hierzu die Bodenplatte bis zur Übereinstimmung der Schraubpunkte drehen (Schrauben 4x25) 3. Standspiegel aufstellen, die Haken mittels mitgelieferte Gewindestifte vormontierten Muffen montieren.
- Seite 17 JARIN Hängeschrank 1. Der Hängeschrank wird mit 2 vormontierten Beschlägen und 2 Wandschienen an der Wand befestigt. 2. Hierzu werden 4x Bohrungen mit 8mm Durchmesser im entsprechenden Abstand (siehe Abbildung) gebohrt und die Wandschienen mit je 2 Schrauben (Zylinderkopf 5,5x60mm) angeschraubt.
- Seite 18 JARIN Hängeschrank ie Aushebesicherung muss eingeschraubt werden (siehe Abbildung 4), hierdurch wird ein unbeabsichtigtes Aushängen des Schrankes verhindert. 6. Zum Schluss werden die Abdeckkappen in die Bohrung der Rückwand eingesetzt.
-
Seite 19: Hängeschrank Mit Regal
JARIN Hängeschrank mit Regal 1. Der Hängeschrank kann mit dem Hängeregal Wahlweise oben oder unten ergänzt werden, anbei ein Beispiel Hängeregal auf dem Hängeschrank. 2. Hierzu muss eine Distanzplatte zwischen den Elementen, diese kann als Bohrschablone verwendet werden. Die Verbindung erfolgt immer von unten, daher von oben mit Zulage bohren um Ausrisse zu vermeiden, anschließend... - Seite 20 JARIN Hängeregale 1. Das Hängeregal wird mit einer Aufhängeleiste an der Wand befestigt. 2. Hierzu werden 2 Bohrungen mit 8mm Durchmesser im entsprechenden Abstand der Regalhöhe (siehe Abbildung) gebohrt. 3. Nachdem die mitgelieferte Aufhängeleiste an der Wand montiert wurden (Schrauben...
- Seite 21 JARIN Elektrische Anschlüsse und Wasser Anschlüsse 1. Die LED-Beleuchtung der Badelemente ist bereits vormontiert, an die entsprechenden Schalter angeschlossen und mit dem passenden EVG verbunden. 2. Der Anschluss des EVG an das Stromnetz erfolgt bei den Hängeschränken, Hängespiegeln, Spiegelschränken und dem Hängepaneel über Aderendhülsen direkt an die Hauselektrik.
