Ein Beispiel für eine ordnungsgemäße Verbindung des Temperaturreglers

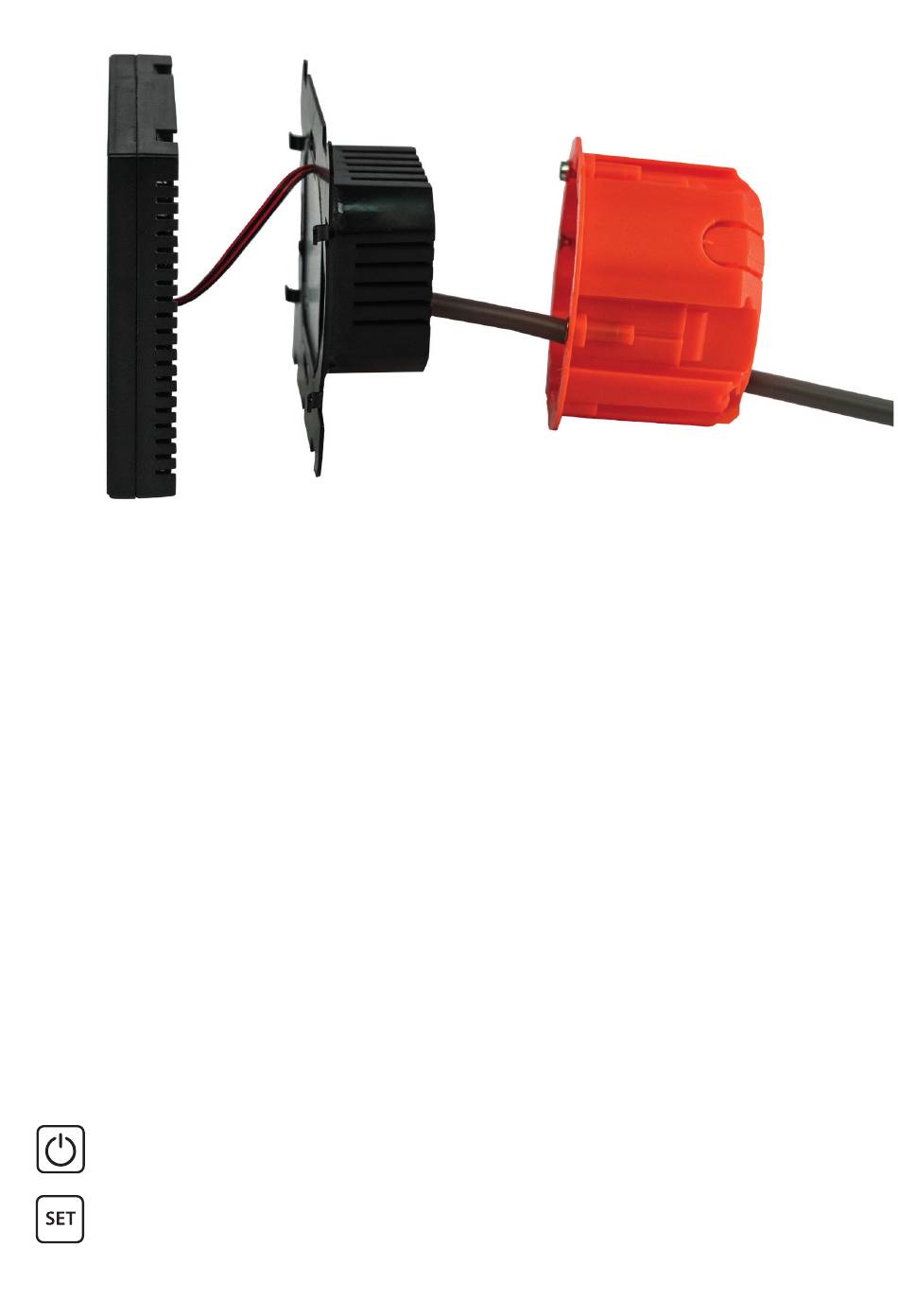

Um den Thermoregulator im Schaltkasten und den elektrischen Anschlüssen zu ins-
tallieren, öffnen Sie das Gehäuse sehr vorsichtig (um das Verbindungsband nicht zu
beschädigen) und entfernen Sie die Anzeigeeinheit gemäß den Anweisungen in Ab-
bildung 4. Der Bildschirm sollte vorsichtig nach oben bewegt werden (abweichend
von Abb. 6) Die Installation des Temperaturreglers sollte an einem Ort geplant wer-
den, der keiner direkten Sonneneinstrahlung ausgesetzt ist. Abbildung 2 zeigt die
Klemmleiste des Temperaturreglers, die für die elektrischen Anschlüsse des Geräts
an das Stromnetz verwendet wird. Die Kabel sollten wie im Diagramm gezeigt ange-
schlossen werden. Nach Abschluss der Installation und Herstellung der elektrischen
Anschlüsse sollte das System gemäß dem nächsten Abschnitt dieses Handbuchs
konfiguriert werden.
STEUERUNG – BESCHREIBUNG DER STEUERTASTEN
Die grafische Kennzeichnung der Tasten auf dem Bedienfeld (Display) des Tem-
peraturreglers ist unten dargestellt. Diese Tasten sind multifunktional, d.h. je
nach Betriebszustand des Thermoregulators können durch Differenzierung der
Berührungsdauer verschiedene Befehle an den Thermoregulator ausgegeben wer-
den. Nachfolgend werden die Tasten beschrieben und die damit verfügbaren Ther-
moregulator-Funktionen ausführlich besprochen.
An / aus Schalter
Wenn der Thermoregulator ausgeschaltet ist, können Sie durch Drücken
dieser Taste für 3–5 Sekunden erweiterte A-Einstellungen konfigurieren.
Wenn der Thermoregulator eingeschaltet ist, wird durch Berühren der manuelle
oder programmierbare Modus aktiviert.
Abb. 7
