INSTALLATION DES THERMOSTATS, ELEKTRISCHE ANSCHLÜSSE
TERMOFOL TF-H1 Mark II ist ein moderner, programmierbarer Thermoregler mit
LED-Bedienfeld, der zur Steuerung von elektrischen Heizsystemen entwickelt
wurde. Der Thermoregulator liest die Temperatur von den internen und exter-
nen Temperatursensoren, die im Set enthalten sind. Trennen Sie den Tempera-
turregler vor Montage, Demontage, Reinigung oder Inspektion immer von der
Stromversorgung, z.B. durch Abschalten der Stromleitung im Elektroschaltschrank.
Lesen Sie den gesamten Inhalt dieses Handbuchs, bevor Sie mit der Installation des
Temperaturreglers beginnen. Auf dem Gebiet der Republik Polen müssen die elek-
trischen Anschlüsse des Temperaturreglers von einem Elektriker mit aktiver SEP-Qu-
alifikation für Elektroinstallationsarbeiten bis 1 kV durchgeführt werden. Die elek-
trische Installation, die den Temperaturregler versorgt, muss den Anforderungen
entsprechen, die in der Verordnung des Ministers für Infrastruktur und Bauwesen
über die technischen Bedingungen für Gebäude und ihren Standort [Gesetzblatt
von 2018, Nr. vom 7. Juni 2019, Ziff 1065] zusammen mit den Referenzstandards.

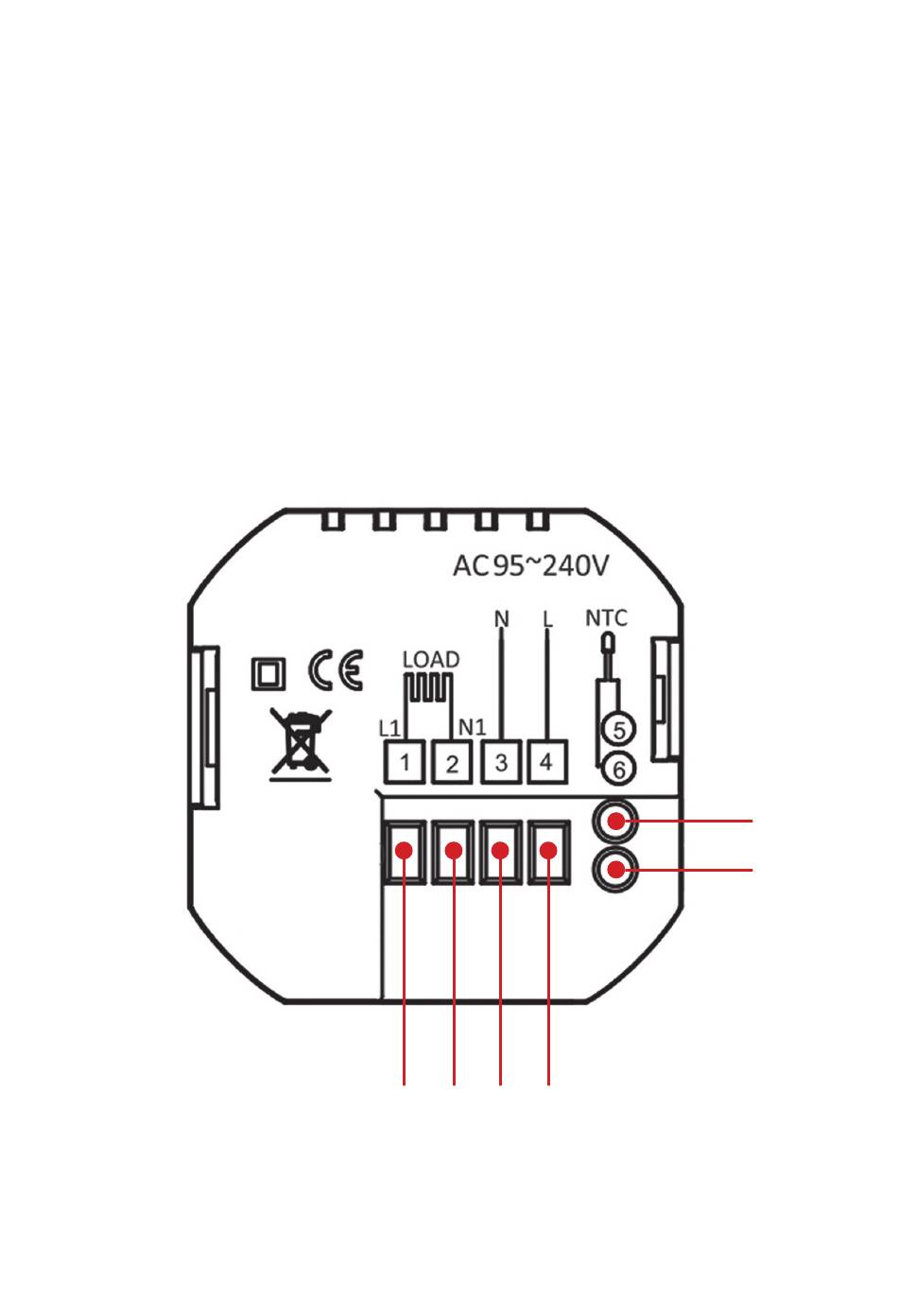

Abb. 2
1. Klemme zum Anschluss des Phasenleiters der Stromversorgung des geregelten Empfängers (Matte,
Heizfolie)
2. Klemme zum Anschluss des Neutralleiters des geregelten Empfängers (Matte, Heizfolie)
3. Klemme zum Anschluss des Neutralleiters der Spannungsversorgung des Thermoreglers
4. Klemme zum Anschluss des Phasenleiters der Spannungsversorgung des Temperaturreglers
5.6. Klemmen zum Anschluss des externen NTC-Temperatursensors (Polarität egal)
TERMOFOL TF-H1
MARK II
IP21
1
2 3
4
5
6
