Protector AS-5120 Betriebsanleitung Seite 3

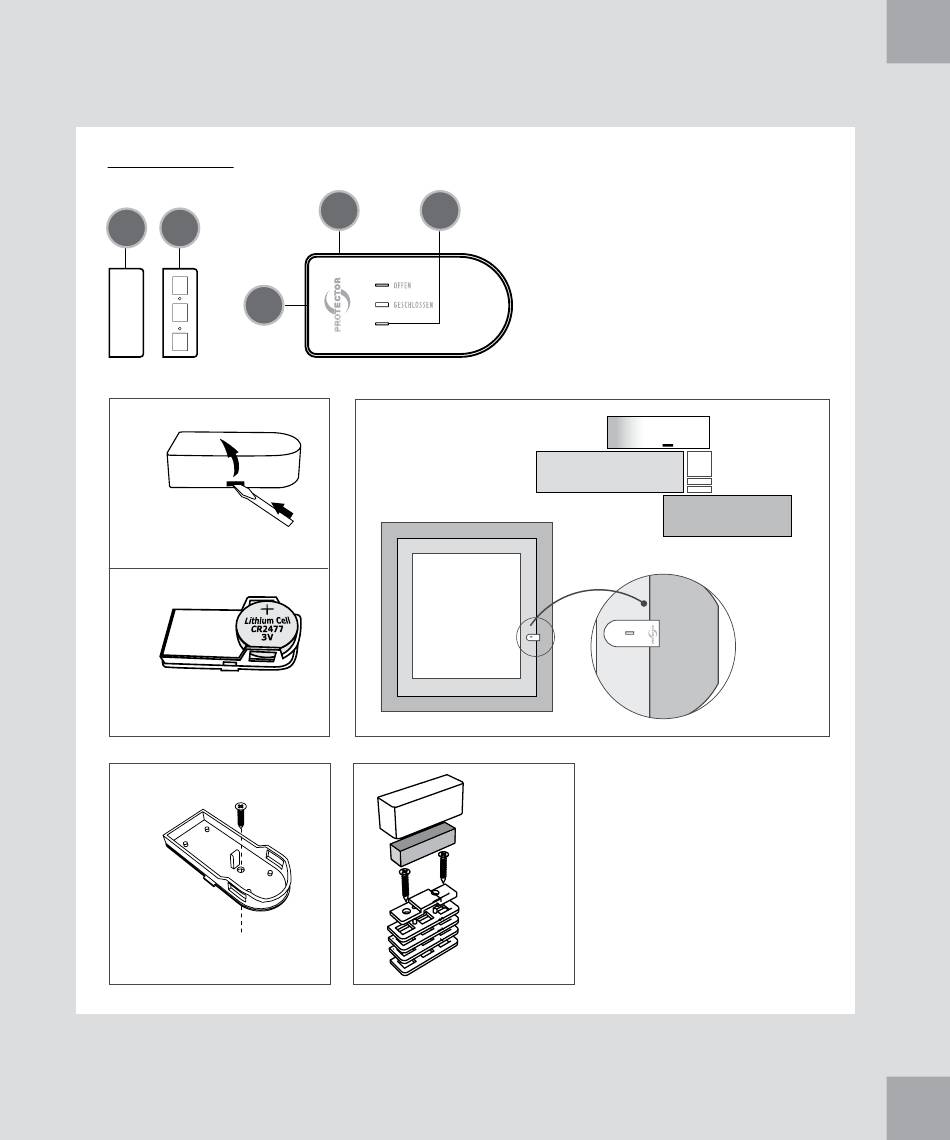

FENSTER-SENDER
8 U
6a
(Abb. A)
Gehäuse öffnen durch
seitliches Hebeln mit Schraubendreher
(Abb. C)
Batterie einlegen „+ Pol" befindet
sich oben
Befestigen mit Schrauben oder Klebepads
6 7
Gehäusedeckel
Magnet
Schrauben
Gehäuseboden
Unterlegteile
(optional)
(6) Fenster-Sender
(7) LED Status
(8) Magnet für Fenster-Sender
(U) Unterlegteile
Fenster-Sender
Magnet
Fensterflügel
Unterlegscheiben
Fensterrahmen
Sie können den Fenster-Sender und das
Magnetgehäuse wahlweise mit beigefügten
Klebepads oder Schrauben befestigen. Bei
Verwendung von einem oder mehreren Un-
terlegteilen beim Magnetgehäuse, z.B. zum
Ausgleich von Fensterrahmen, empfehlen wir
den Fenster-Sender und das Magnetgehäuse
mit Schrauben zu befestigen, um ein
versehentliches Abfallen zu vermeiden.
