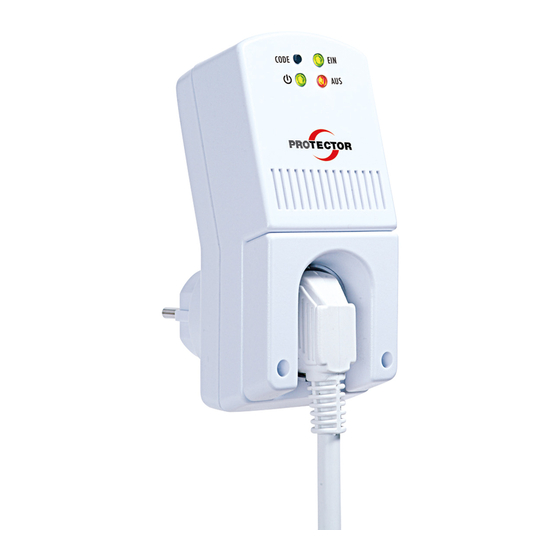

Protector AS-5120 Betriebsanleitung

Funk-abluftsteuerung
Vorschau ausblenden Andere Handbücher für AS-5120:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

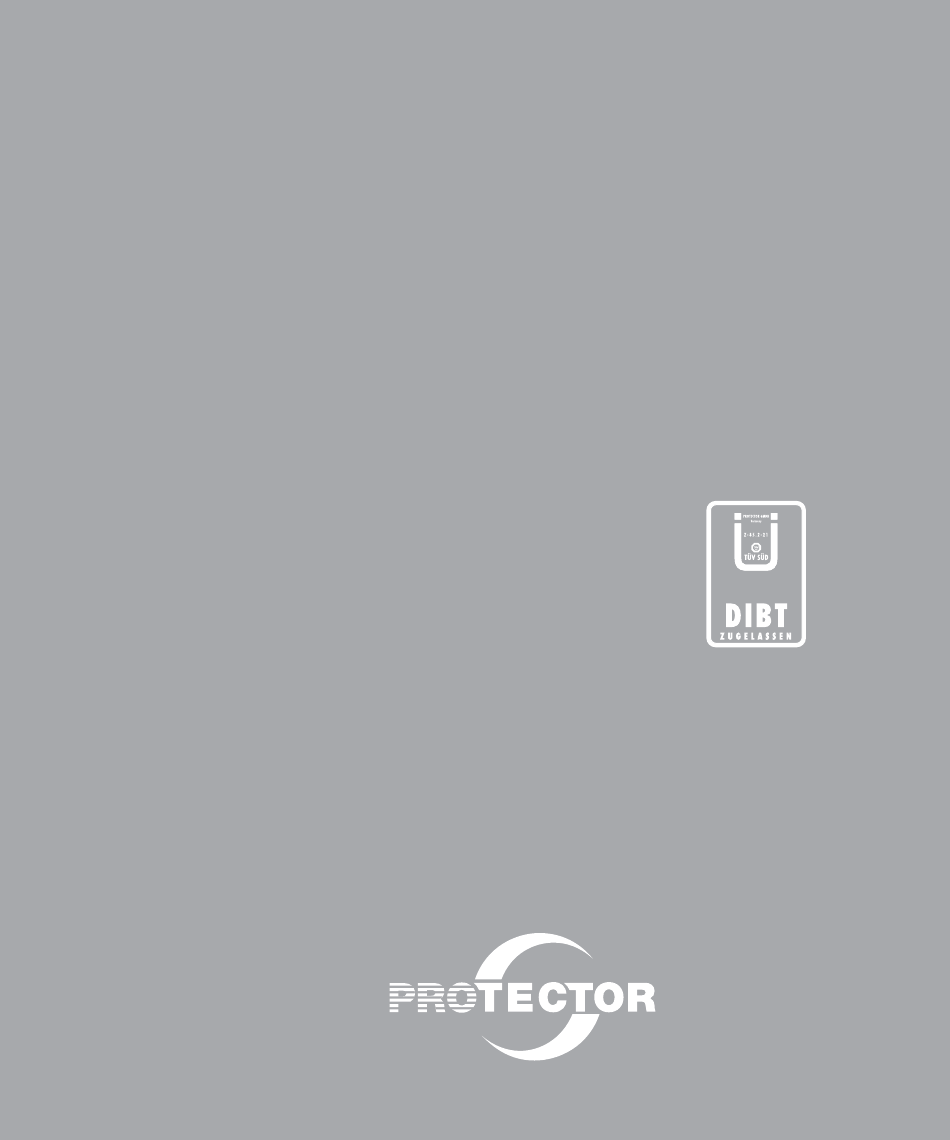

AS-5120
BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
02
12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Protector AS-5120

Inhaltszusammenfassung für Protector AS-5120

  • Seite 1 AS-5120 BETRIEBSANLEITUNG OPERATING INSTRUCTIONS...

  • Seite 2: Funk-Abluftsteuerung As-5120

    FUNK-ABLUFTSTEUERUNG AS-5120 ZENTRALE (1) AS 5120 Empfänger (2) Test-Taste Test/Codierung (3) LED Netz (4) LED Gerät Zustand EIN (5) LED Gerät Zustand AUS (S) Umstecksicherung...
  • Seite 3 FENSTER-SENDER (6) Fenster-Sender (7) LED Status (8) Magnet für Fenster-Sender (U) Unterlegteile Sender Magnet Fensterflügel Unterlegscheiben Fensterrahmen Batterie Gehäuse öffnen durch seitliches Hebeln mit CR 2477 Schraubendreher Sie können den Fenster-Sender und das Gehäusedeckel Magnetgehäuse wahlweise mit beigefügten Klebepads oder Schrauben befestigen. Bei Magnet Verwendung von einem oder mehreren Un- Schrauben...

  • Seite 4: Montage

    Unterlagen bei Weitergabe des Gerätes an Dritte aus. MONTAGE Montage des Empfängers ALLGEMEINES Stecken Sie den Empfänger der AS-5120 in eine Steck- dose. Stecken Sie den Stecker des zu schaltenden Ge- Sie können dieses Gerät als Abluftsteuergerät einsetzen, räts in die Steckdose des Empfängers und schrauben welches als Hilfsmittel zur Überwachung der Frischluft-...
  • Seite 5 Montage des Fenster-Senders ACHTUNG! Vorbereitung Der Abstand zwischen Sender und dem Magneten darf 7 mm nicht überschreiten und achten Sie bitte auf Fenster-Sender (6) und Magnet (8) an dem oberen Fensterrahmen und dem Fensterflügel so montieren, festen und korrekten Sitz der einzelnen Komponenten. dass der allseitige Abstand der beiden Gehäuseteile kleiner 7 mm ist.
  • Seite 6 Berechnungstabelle zur Bestimmung der Mindestspaltöffnung Ihres Fensters (Tabelle 1) Fensterfläche i n m 14000 15000 2000 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 Maximal Zulässige Abluftleistung in m 5 cm 6 cm 7 cm 8 cm 1005 9 cm 1096...
  • Seite 7 Bitte die aufgeführte Reihenfolge genau Messen Sie die innere Breite und Höhe des Fensters einhalten! und errechnen Sie die Fenstergröße in m (Breite x Höhe = m²; Zum Beispiel: 0,8m x 1,0m = 0,8m²)= Fenstergröße Stecken Sie den Stecker des zu schaltenden Gerätes (z.B.
  • Seite 8 Aktivieren Sie den Fenster-Sender durch öffnen und Am EMPFÄNGER den Taster (2) für 5 Sekunden gedrückt schließen des Fensters. (Fenster-Sender und Magnet halten, bis die grüne LED „EIN“ (4) und die rote LED müssen korrekt montiert sein). „AUS“ (5) abwechselnd blinken. Fenster-Sender Legen Sie im Fenster-SENDER (6), die Batterie Fenster-Sender LED leuchtet bei:...

  • Seite 9: Technische Daten

    Funktionsprüfung FENSTER-SENDER AUS > Ruhezustand / Sleep-Modus. Abluftgerät EINschalten und das Fenster öffnen > Grün aufblinken > Fenster wird geöffnet. Abluftgerät muss anlaufen. Rot aufblinken > Fenster wird geschlossen. ROT 0,5 s blinken > Fenster-Sender Batterie leer. Fenster schließen > Abluftgerät muss abschalten. Fenster erneut öffnen >...

  • Seite 10: Jahre Beschränkte Garantie

    ACHTUNG! Haftungsbeschränkung Keine eigenen Reparaturversuche durchführen! Der Hersteller ist nicht für den Verlust oder die Beschä- digung irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden haftbar, die direkt oder indirekt aus der Störung dieses Produktes resultieren. Änderungen 2 JAHRE BESCHRÄNKTE GARANTIE ohne Ankündigung vorbehalten.
  • Seite 11 Geräts haben. Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. Diese Bedienungsanleitung ist eine Publikation der Protector GmbH An den Kolonaten 37 D-26160 Bad Zwischenahn Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

  • Seite 12: Central Unit

    WIRELESS EXHAUST AIR CONTROL AS-5120 CENTRAL UNIT THE PLUG GUARD must be fitted! (1) AS 5120 Receiver (2) Test Button Test / Coding (3) Power LED (4) LED Device Status ON (5) LED Device Status OFF (S) Plug Guard...
  • Seite 13 WINDOW TRANSMITTER (6) Window Transmitter (7) LED Status (8) Magnet for Window Transmitter (U) Washers Transmitter Magnet Window casement Washers Window frame Battery Open the casing by lifting the side with a CR 2477 screwdriver You can mount the window sensor and magnet housing optionally with the enclosed Casing cover adhesive pads or screws.
