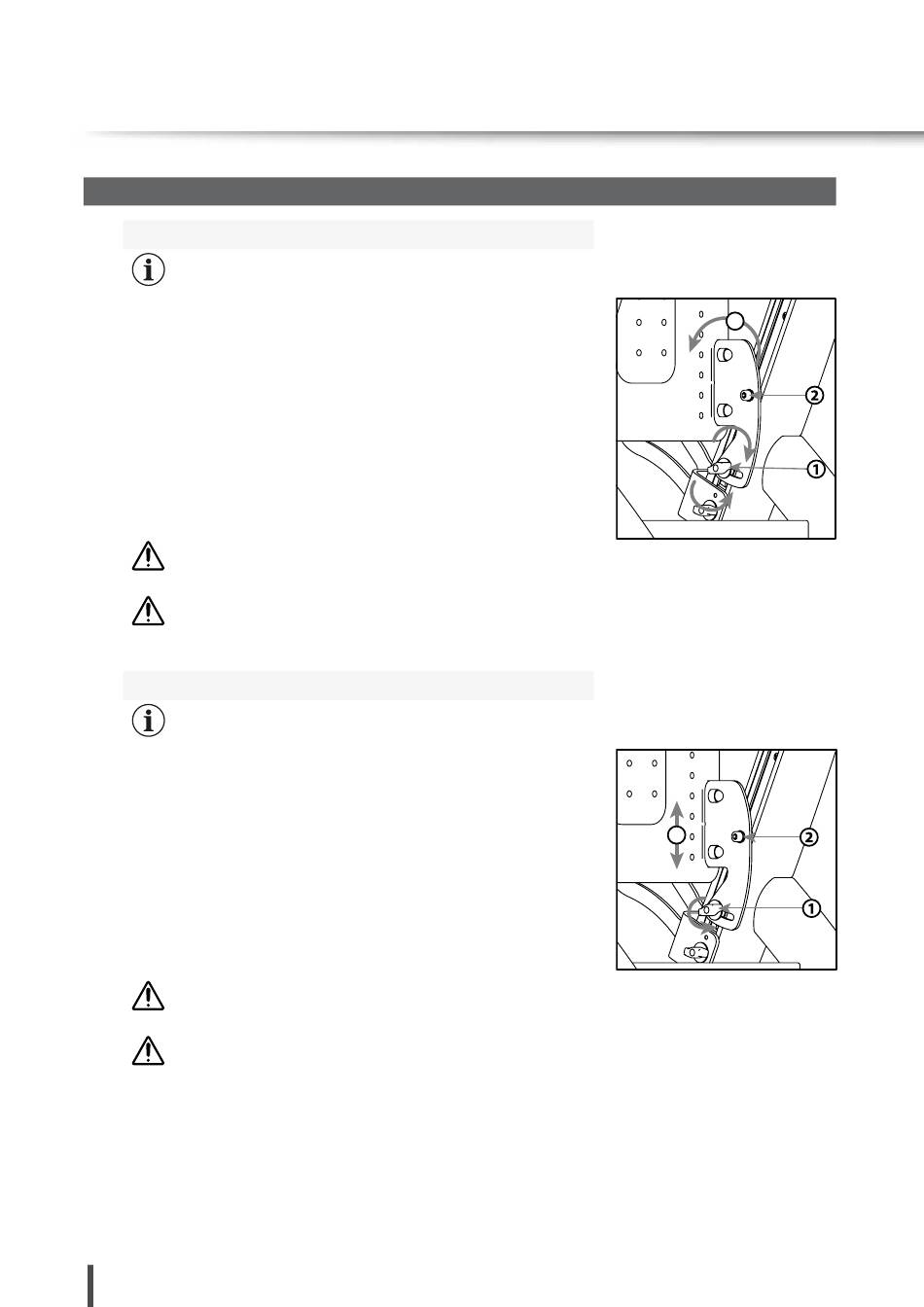

6. Bedienung/Einstellung
von Gerät und Zubehör
6.1 Rückeneinheit
Rückenwinkel
Diesen Vorgang auf beiden Seiten ausführen.
[1]
Flügelschrauben
Hierzu sind 3 volle Umdrehungen ausreichend.
[3]
Rückeneinheit
in den gewünschten Winkel stellen.
Flügelschrauben
[1]
Für weniger Reibungskräfte vor der Einstellung lösen Sie die Zylinder-
[2]
schrauben
beidseitig gegen den Uhrzeigersinn lösen. Hierzu sind
2 bis 3 volle Umdrehungen ausreichend. Vergessen Sie bitte nicht, die
Zylinderschrauben
[2]
wieder fest anzuziehen.
WARNUNG Bei der Verstellung ist auf Klemm- und
Quetschgefahr zu achten!
GEFAHR Verstellung ist nur bei fester Höhenverstellung
der Sitzplatte möglich! Ziehen Sie nach jeder Einstellung
alle Schraubverbindungen wieder fest!
Höhenverstellung
Diesen Vorgang auf beiden Seiten ausführen.
[1]
Flügelschrauben
Hierzu sind 2 bis 3 volle Umdrehungen ausreichend.
Zylinderschrauben
[2]
Hierzu sind 2 bis 3 volle Umdrehungen ausreichend.
[3]
Rückeneinheit
in die gewünschten Höhe bringen.
[1]
Flügelschrauben
[2]
Zylinderschrauben
anziehen.
WARNUNG Bei der Verstellung ist auf Klemm- und
Quetschgefahr zu achten!
GEFAHR Verstellung ist nur bei fester Höhenverstellung
der Sitzplatte möglich! Ziehen Sie nach jeder Einstellung
alle Schraubverbindungen wieder fest!
18 von 44
beidseitig gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest anziehen.
beidseitig im Uhrzeigersinn nach der Einstellung
beidseitig gegen den Uhrzeigersinn lösen.
beidseitig gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest anziehen.
beidseitig im Uhrzeigersinn wieder fest
3
