5.2.6 Priključivanje voda za ispuštanje kondenzata
1
2

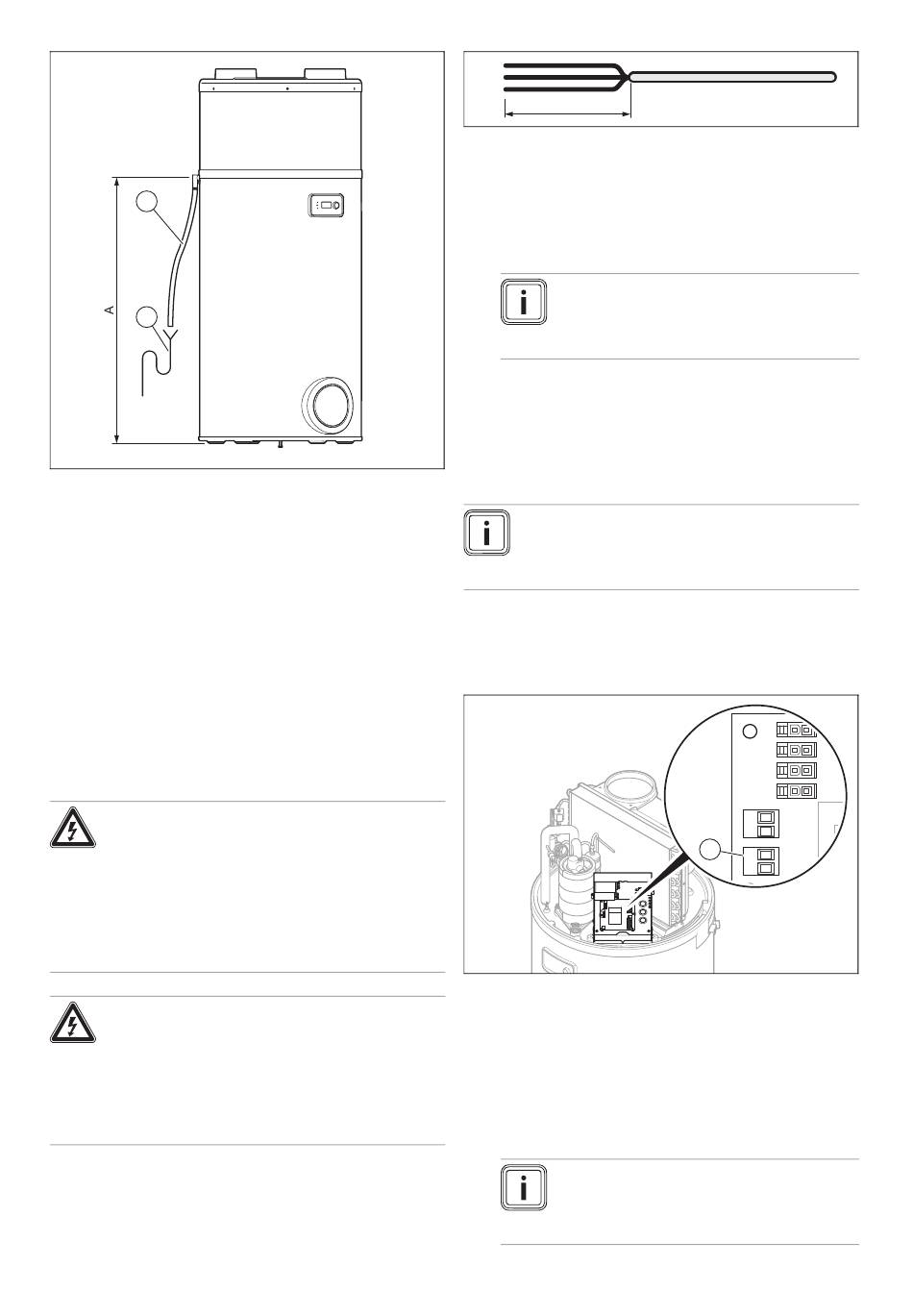

1. Spojite vod za ispuštanje kondenzata (1) s predinstali-
ranim sifonom za odvod (2).
– A: 1.047 mm
2. Vod za ispuštanje kondenzata položite s padom i bez
mjesta savijanja.
3. Napunite sifon za odvod vodom.
4. Oslobodite mali razmak između kraja voda za ispušta-
nje kondenzata i sifona za odvod.
5. Uvjerite se da vod za ispuštanje kondenzata nije her-
metički spojen s sifonom za odvod.
6. Provjerite može li kondenzat slobodno istjecati.
5.3

Elektroinstalacija

Električnu instalaciju smiju izvršiti samo kvalificirani elektri-
čari.
Opasnost!
Opasnost po život od strujnog udara!
Mrežne priključne stezaljke L i N pod trajnim
su naponom čak i kada je isključen proizvod.
▶
Isključite dovod struje.
▶
Dovod struje zaštitite od ponovnog uključi-
vanja.
Opasnost!
Opasnost po život od strujnog udara!
Kondenzatori su još napunjeni satima nakon
prekida dovoda struje.
▶
Pričekajte toliko dugo dok se kondenzatori
ne isprazne.
Dovod struje do proizvoda ne smije prekinuti vremenski
sklopni sat.
8000015885_00 Upute za instaliranje i održavanje
5.3.1 Provođenje ožičenja
20 mm max.
1. Malonaponske i niskonaponske kabele provedite kroz
različite kabelske provodnice na stražnjoj strani proi-
zvoda.
2. Vodite računa da se izolacija unutarnjih žila ne ošteti
skidanjem vanjskog plašta.
3. Uklonite izolaciju kabela maks. 20 mm.
Napomena
Ako ste sa kabela već skinuli plašt više od
20 mm, onda ih morate fiksirati kabelskim
vezicama.
4. Neizolirane žile opremite čahurama za žile kako biste
utvrdili sigurnu vezu slobodnih pojedinačnih žica i na
taj način izbjegli kratke spojeve.
5.3.2 Priključivanje kabela za niskotarifno ili
visokotarifno rasterećenje
Napomena
Fotonaponska funkcija i upravljanje izvan potro-
šnje struje ne mogu se paralelno koristiti jer kori-
ste isti kontakt.
1. Kako biste što više smanjili vremena rada proizvoda
za vremena visoke tarife ugovora za struju (ukoliko
je predviđen), priključite upravljački kontakt brojila za
struju.
2. Demontirajte zaštitni zaklopac. (→ stranica 169)
3. Uklonite crni zaštitni zaklopac elektroničke ploče.
4. Uklonite crveni most na priključnoj stezaljci (1) elektro-
distribucijskog poduzeća (kontakt tvrtke za distribuciju
električne energije).
5. Kabele provedite kroz kabelsku provodnicu na stražnjoj
strani proizvoda i kroz kabelsku provodnicu na stražnjoj
strani kontrolne kutije.
Napomena
Pritom pazite na to da je kabelska provod-
nica što manje prorezana kako bi se sprije-
čio izlaz zraka za vrijeme rada proizvoda.
X3 T air
X4 T degiv
X5 T eau
X2 HP
2
1
1
