Tastsensor-Modul Universal
7
Bedienflächen montieren,Tasten montieren
Die Tasten stehen als kompletter Tastensatz zur Verfügung (siehe Bild 4). Einzelne
Tasten oder der komplette Tastensatz können durch Tasten mit Symbolen ersetzt
werden.
Die physikalische Adresse ist in das Gerät geladen.
￭
Tasten lagerichtig auf das Gerät setzen und mit kurzem Druck einrasten.
Kennzeichnung TOP = oben beachten.
8
Blinkfrequenzen der LED
Betriebszustand
Applikation entladen
Safe-State-Mode
Status Blinken
Alarmmeldung
Master-Reset
Programmiermodus
Vollflächige Bedienung
9
Technische Daten
KNX
KNX Medium
Sicherheit
Inbetriebnahme-Modus
Nennspannung KNX
Stromaufnahme KNX
ohne Erweiterungsmodul
mit Erweiterungsmodul
Anschlussart KNX
Anschlussleitung KNX
32407603
j0082407603

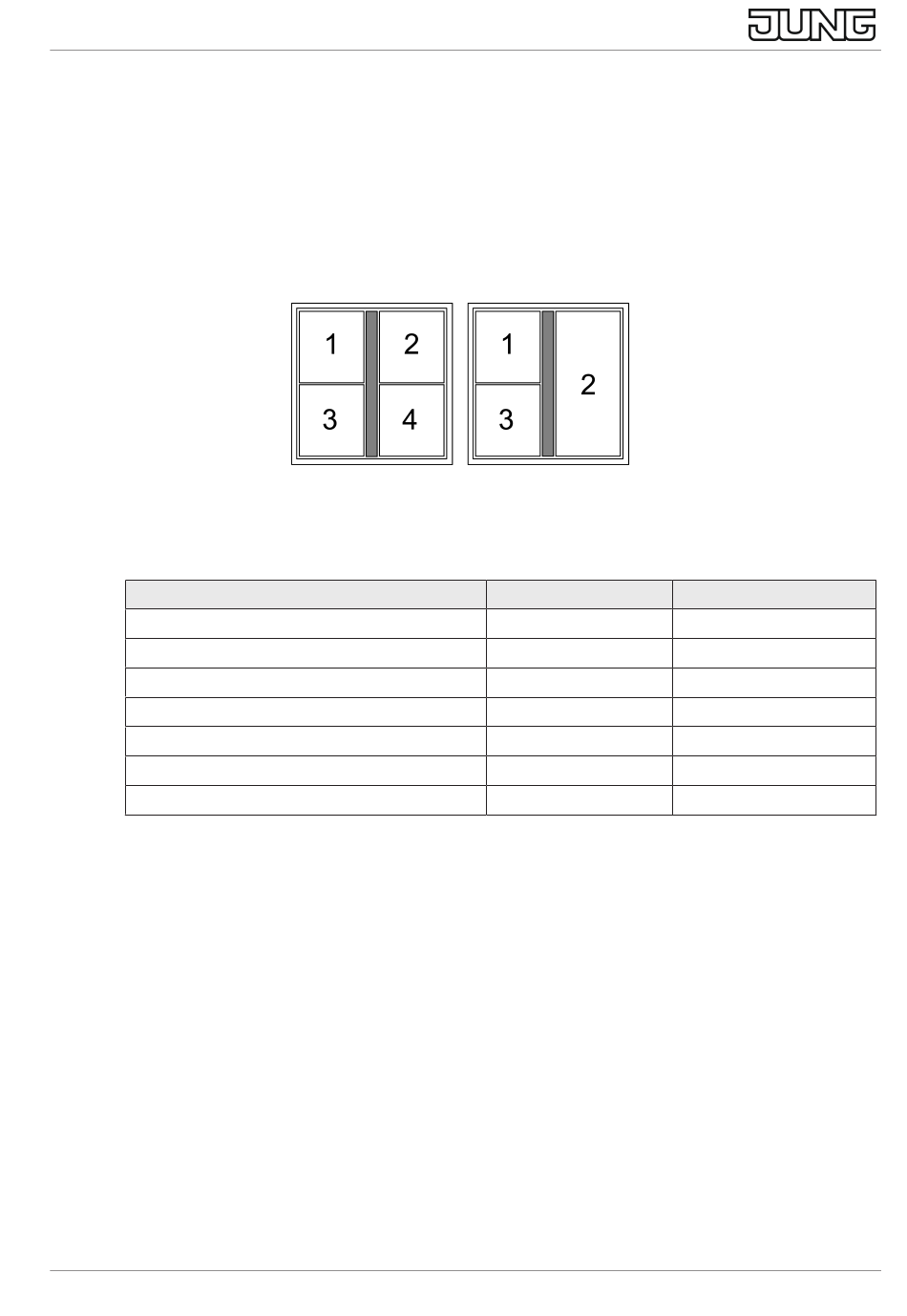

Bild 4: Tastenzuordnung
Betriebs-LED
ca. 0,75 Hz
ca. 1 Hz
ca. 2 Hz
ca. 2 Hz
ca. 4 Hz
ca. 8 Hz
ca. 8 Hz
10 / 11
Status-LED
Bei Tastendruck Ein
---
ca. 2 Hz
ca. 2 Hz
---
---
ca. 8 Hz
KNX Data Secure (X-Mode)
DC 21 ... 32 V SELV
5 ... 8 mA
5 ... 11 mA
Anschlussklemme
EIB-Y (St)Y 2x2x0,8
TP256
S-Mode
28.02.2023
